VEGAPULS 42, 44 und 45 – 4 … 20 mA
Запуск в работу
Поэтому удобно и быстро, как в примере,
проводить настройку без среды.
• Выберите в следующем окне, хотите ли
Вы настраивать в метрах (м) или футах
(ft).
• Укажите дистанцию для верхнего и ниж-
него уровней заполнения и соответствую-
щий уровень заполнения в %.
В примере 0 % заполнения соответствует
дистанции 5,850 м, а 100 % заполнения 1,270
м.
• Подтвердите с помощью “OК”.
Для обнаружения уровня заполнения вне
рабочего диапазона, рабочий диапазон соот-
ветственно исправляется в меню
"Sensoranpassung/Arbeitsbereich“

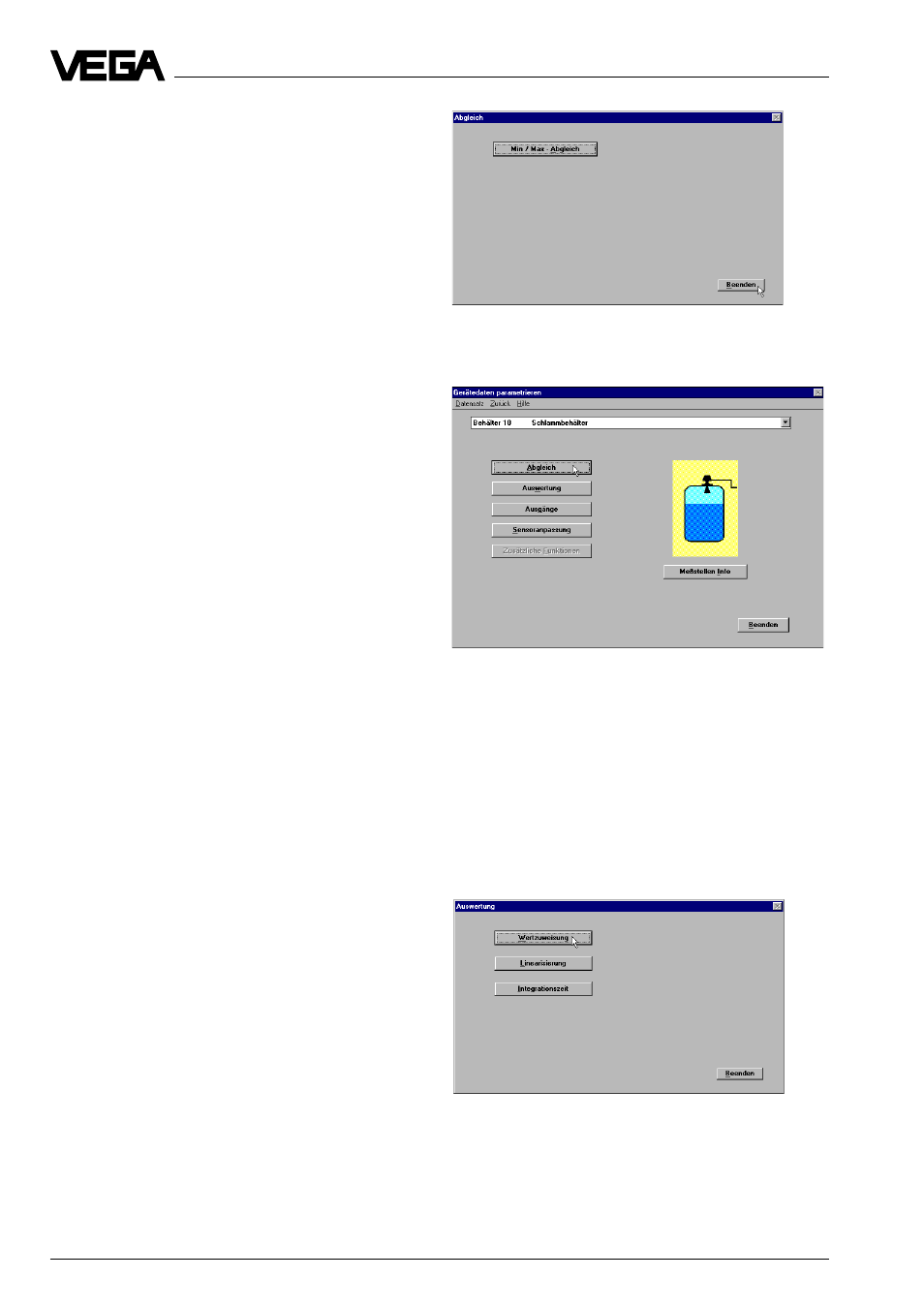

Вы опять находитесь в меню “Abgleich”.
Таким образом электроника датчика имеет
две характерные точки, из которых образу-
ется линейная пропорциональность между
дистанцией заполнения и процентным запол-
нением резервуара.
Эти две характерные точки могут распола-
гаться, конечно, не на 0 % и 100 %, но
должны быть по возможности далеко друг от
друга (например, 20 % и 80 %). Характерные
точки для настройки min/max должны
находиться минимально на 50 мм друг от
друга. Если характерные точки располагают-
ся слишком близко друг от друга,
увеличивается возможная ошибка в измере-
ниях. Благоприятно поэтому, чтобы Вы
проводили регулировку при 0 % и при
100 %.
В меню “Gerätedaten/Parametrieren/Auswer-
tung/Linearisierung“ Вы сможете позже по
потребности задать или указать другую
линейную зависимость между дистанцией и
процентным уровнем заполнения.
• Нажмите в меню “Abgleich“на “Beenden“.
Вы опять находитесь в окне меню
«Gerдtedaten parametrieren”.
Обработка данных/Придание значений
• Нажмите на “Auswertung”.
Открывается окно меню “Auswertung”.
• Нажмите на “Wertzuweisung”.
