VEGAPULS 42, 44 und 45 – 4 … 20 mA
Монтаж и установка
Führungsrohr
Использование направляющих
труб
При очень неровных внутренних поверхнос-
тях существующих отводных труб, например
из-за сильных следов ржавчины, или при их
больших диаметрах, рекомендуется исполь-
зование направляющих труб в действущей
отводной трубе. Это уменьшает уровень
шумов и значительно увеличивает
надежность. Фланец направляющей трубы
монтируется при этом просто как
промежуточный фланец между фланцами
резервуара и датчика.
Для того чтобы увеличить минимальное
расстояние, направляющая труба может
также выступать из опуска или отводной
трубы. При этом на более длинную направля-
ющую трубу приваривается снаружи плоский
приварной фланец. В обоих случаях следует
предусмотреть соответствующее отверстие
для выравнивания давления.
Уплотнение при соединении и удли-
нении труб
Микроволны реагируют особенно чувстви-
тельно на щели при соединении фланцев.
Некачественное соединение может привести
к отдельным отражениям или повышенному
шуму сигнала. При этом нужно учитывать
следующие пункты:
• Используемое уплотнение должно соот-
ветствовать внутреннему диаметру
трубы.
• Должны использоваться, по возможности,
электропроводные уплотнения, как напри-
мер проводящий PTFE или графит.
• На одной направляющей трубе должно
находиться возможно меньшее число мест
уплотнения.

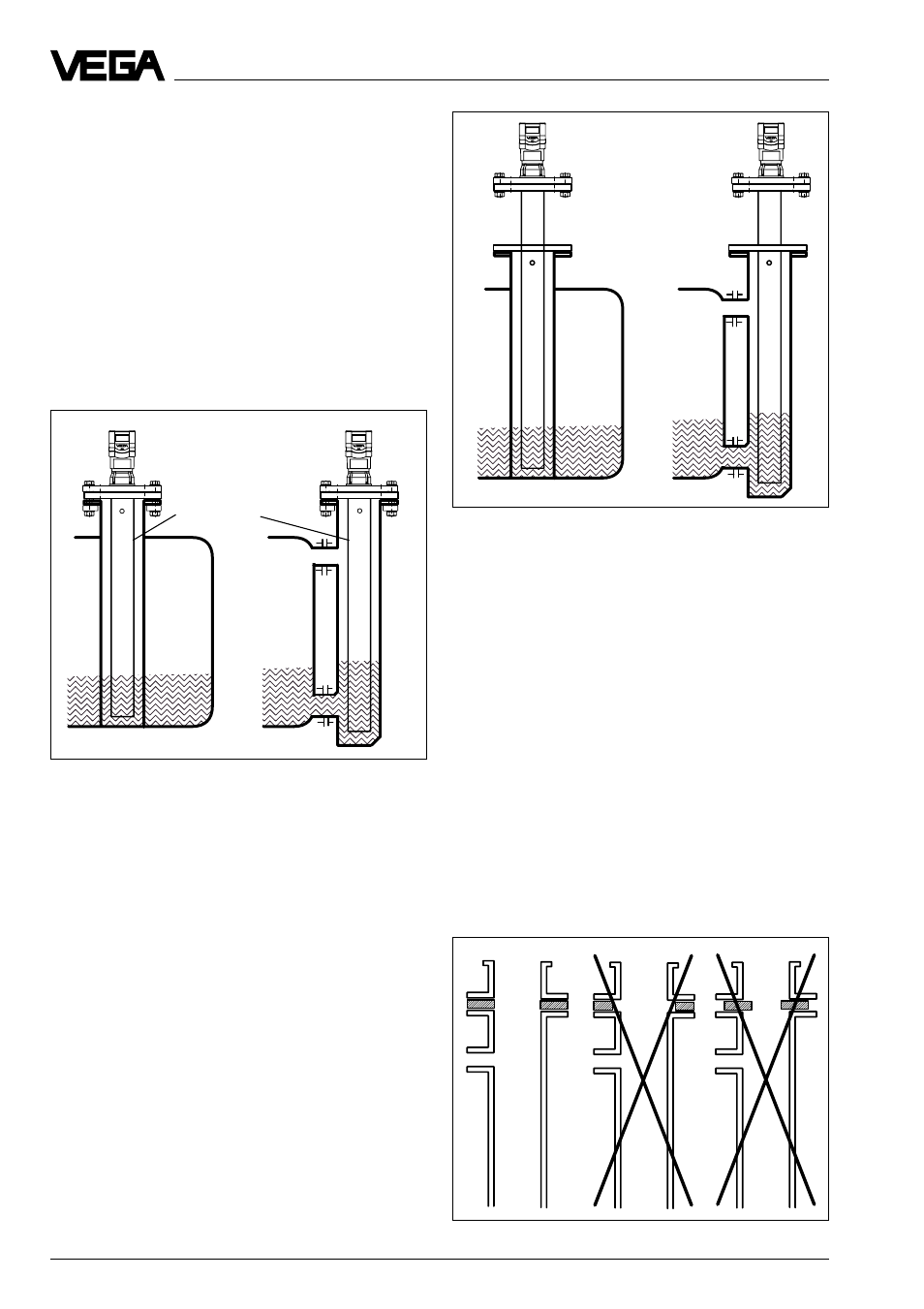

Направляющая труба в существующем опуске
или отводной трубе
Удлиненная направляющая труба
Соединения фланцев в отводных трубах
