VEGAPULS 42, 44 und 45 – 4 … 20 mA
Запуск в работу

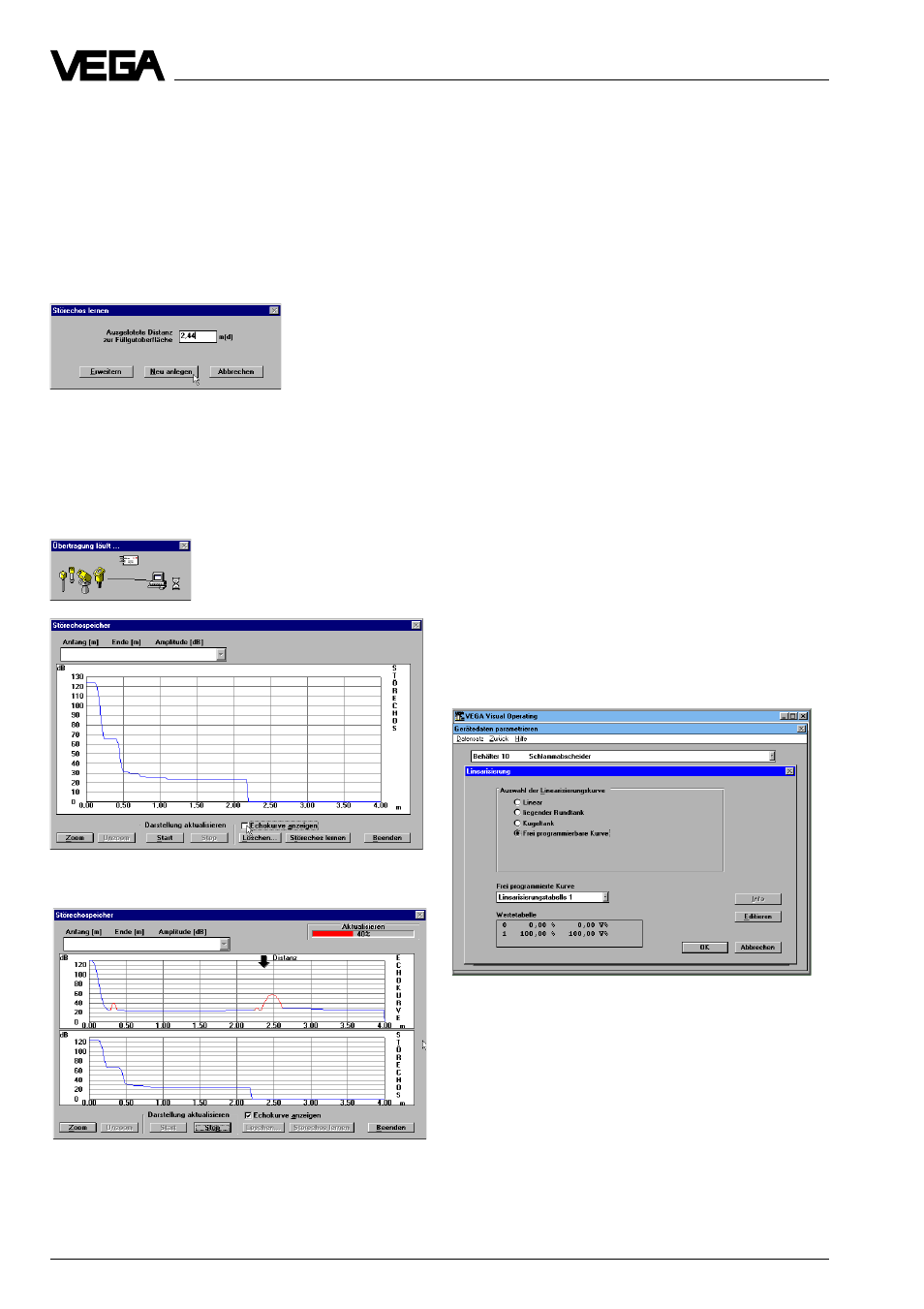

• Нажмите для этого в окне меню “Sensor
optimisation” на пункт “
Störechospeicher“
• Нажмите в окне меню “Störecho-
speicher” на “
Störechos lernen“. Откро-
ется маленькое окно “Störechos lernen”.
• Укажите проверенное расстояние до за-
полняемого материала и нажмите на “Neu
anlegen”.
Этим Вы побуждаете датчик охарактеризо-
вать все эхо-сигналы перед эхом заполняе-
мого материала как ложные эхо-сигналы.
Таким образом, датчик ложные эхо-сигналы
не будет считать как эхо уровня заполнения.
• Нажмите “Echokurve anzeigen”.
Появится эхо-кривая и характеристика лож-
ного эхо-сигнала.
• Выйдите из меню, нажав “Beenden”.
Вы снова в окне меню “Sensoranpassung”.
В пункте меню “Reset” Вы возвратите все
варианты из меню “Sensoranpassung” опять
в стандартные значения.
• Покиньте окно меню “Sensoranpassung”,
нажав “Beenden”.
Линеаризация
Если в вашем резервуаре существует дру-
гая, а не линейная зависимость между
уровнем заполнения и заполняемым количе-
ством, то выберите в окне меню
“Auswertung” пункт меню “Linearisierung”.
• Нажмите на “Linearisation”.
Открывается окно меню “Linearisierung”.
Предварительно настраивается линейная
зависимость между процентным значени
ем уровня заполнения (высотой заполнения)
и процентным значением заполняемого
объема. Вы можете наряду с двумя описан-
ными линеаризированными кривыми
“Liegender Rundtank” (лежащий цилиндричес-
кий резервуар) и “Kugeltank” (сферический
резервуар) задать также несколь- ко “frei
programmierbare Kurve” (свободно програм-
мируемые кривые). Линейная означает, что
зависимость между процентной величиной
объема заполнения и величиной высоты
заполнения является линейной.
