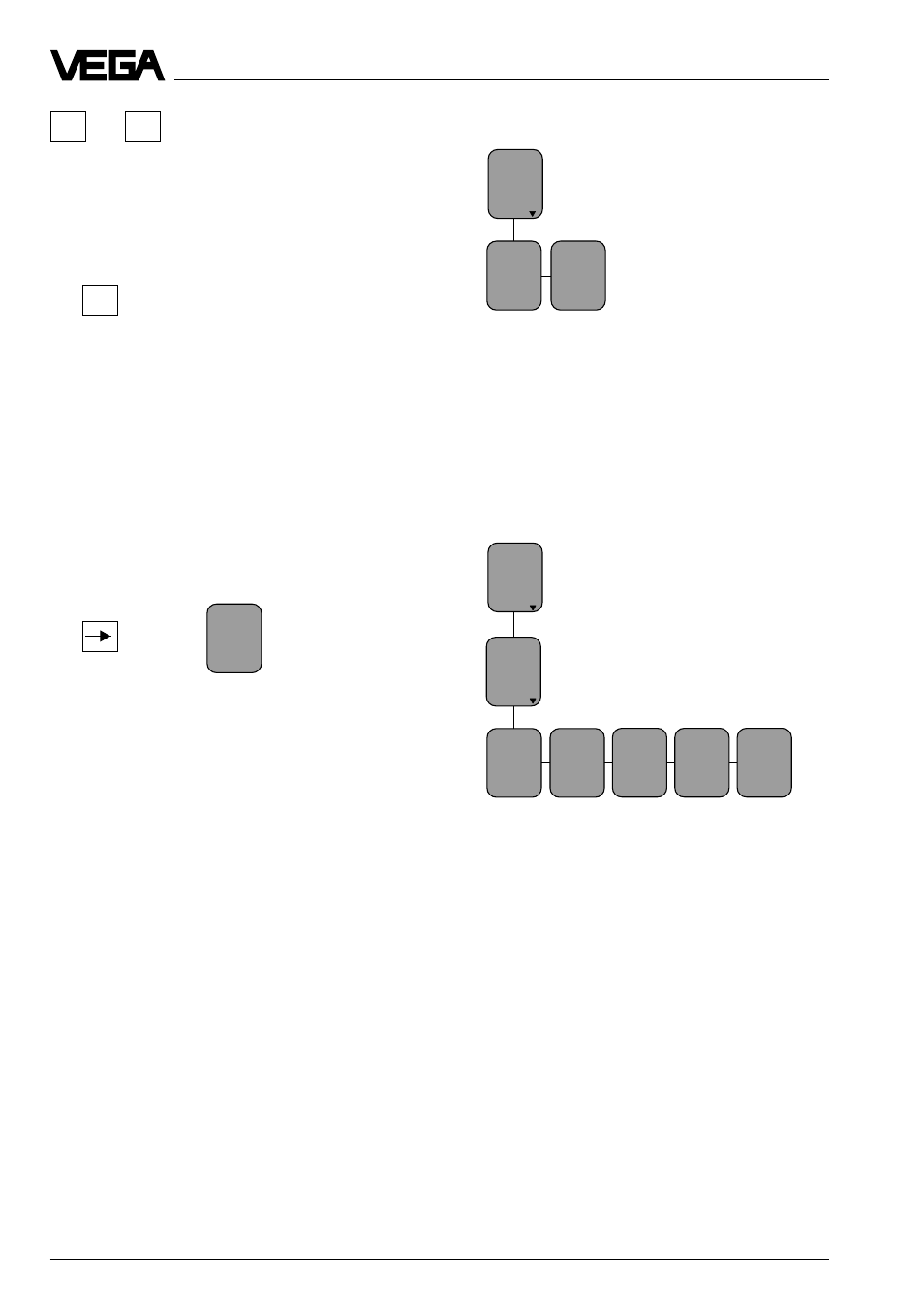

78 VEGAPULS 42, 44 und 45 – 4 … 20 mA
mit
Medium
Min-Ab
gleich
bei %
XXX.X
Max-Ab
gleich
bei %
XXX.X
Aus-
wer-
tung
Skalie
rung
0 %
entspr
icht
XXXX
100 %
entspr
icht
XXXX
Dezi-
mal-
punkt
888.8
bezog.
auf
Masse
Ein-
heit
Kg
OK
+ –
или
100.0%
bei
m (d)
XX.XXX
Запуск в работу
Кнопками “+” или “–” Вы
можете скоординировать
указанное прежде процентное
значение с расстоянием до
заполняемого материала
(пример 5,85 м). Если Вы
расстояние не знаете, его
нужно измерить.
Введенное расстояние до
заполняемого материала
записывается в датчик, и
индикация прекращает
мигать.
Таким образом, Вы ввели как нижнее рассто-
яние заполняемого материала, так и процент-
ное значение, соответствующее нижнему
расстоянию заполняемого материала.
Указание:
Для обнаружения уровня заполнения вне
рабочего диапазона, рабочий диапазон соот-
ветственно исправляется в меню "Sensor -
anpassung/Arbeitsbereich“.
Теперь осуществляйте Мах. - регулировку
(расстояние до верхнего уровня) (пример:
100 % и расстояние до продукта 1,270 м).
Для этого введите сначала процентное зна-
чение, и затем дистанцию, соответствую-
щую процентному значению.
Указание:
Введенные значения нижнего и верхнего
расстояния до заполняемого материала
должны, по возможности, далеко отстоять
друг от друга, лучше всего при 0 % и
100 %. Если значения расположены очень
близко друг к другу, например, нижняя дис-
танция при 40 % (3,102 м), а верхняя дистан-
ция при 45 % (3,331 м), то измерение будет
неточным. Из двух точек образуется
пропорциональная прямая (характеристика
уровня заполнения). Даже при малейшем
отклонении между фактическим расстояни-
ем до заполняемого материала и введенным
расстоянием это очень сильно влияет на
характеристику. Благодаря этому, небольшие
ошибки при регулировке превращаются при
близко расположенных точках регулировки в
большие ошибки при выдаче 100 % значения
или 0 %.
(Max.
настройка)
Настройка со средой
Заполните резервуар, например, на 10 % и
укажите в меню “Min-Abgleich” кнопками “+”
и “-” 10 %. Затем заполните резервуар,
например, на 80 % или 100 % и укажите в
меню “Max-Abgleich” кнопками “+” и “-”
80 % или 100 %.
4. Определение измеряемой
величины
В пункте меню “Auswertung” укажите число-
вые значения, которые соответствуют 0 % и
100 % заполнения, и выберите наряду с
позицией десятичной точки физическую
единицу.
Укажите в окне меню “0 %entspriecht” чис-
ловое значение 0 % заполнения (в примере
из настройки с ПЭВМ это были 45 литров).
• Подтвердите, нажав “ОК”.
С помощью кнопки „—>“ Вы можете поме-
нять меню на 100 %. Укажите числовое
значение измеряемой величины, которое
соответствует 100 % заполнению, в примере
это были 1200 литров.
