Монтаж и установка

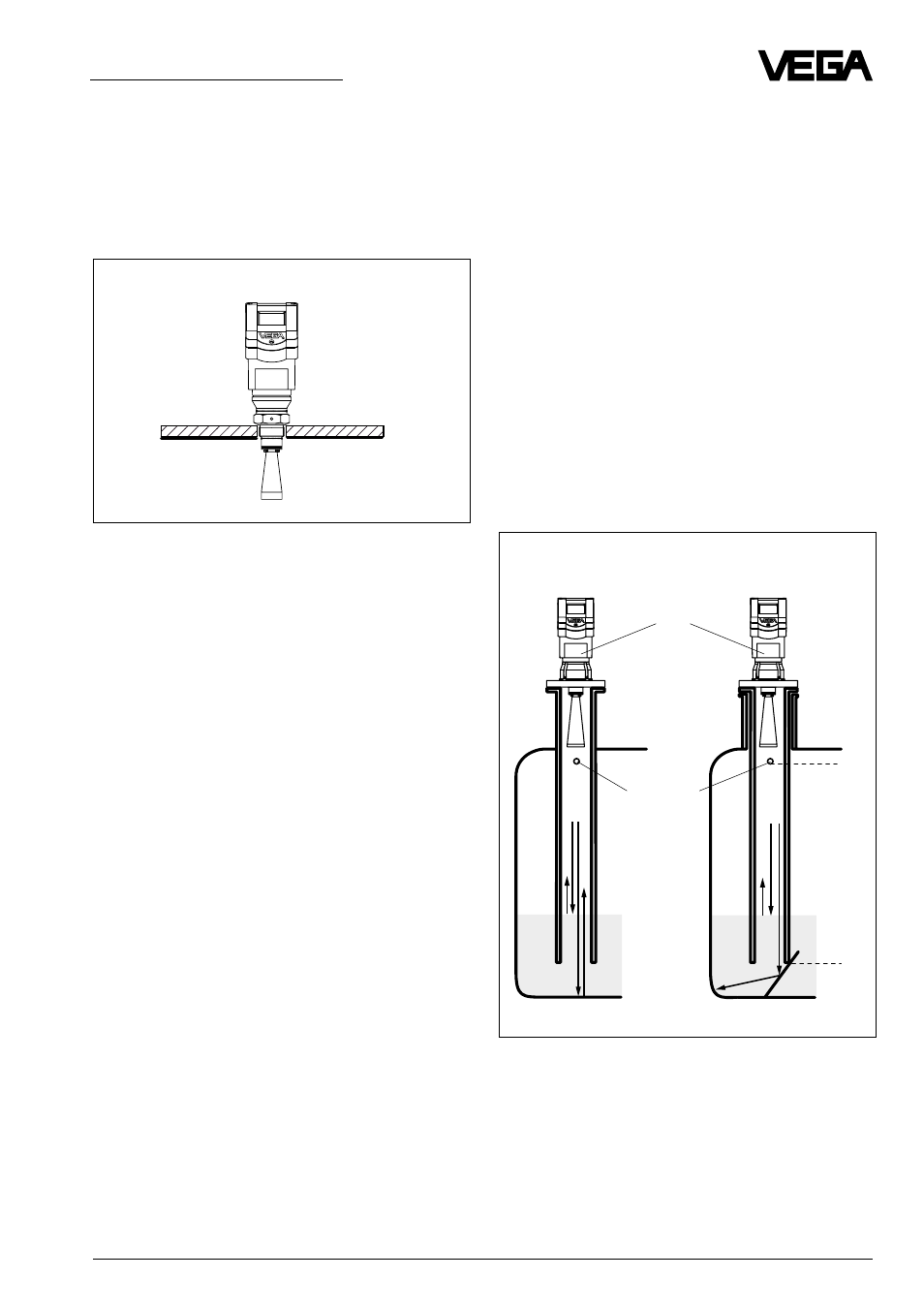

Резьбовая антенна непосредственно на
отверстии резервуара
Альтернативой к монтажу на щтуцере может
быть монтаж резьбовой антенны непосред-
ственно на круглом отверстии резервуара.
Резьбовая антенна непосредственно на
отверстии резервуара
4.3 Измерение в опуске
(волновод или отводная
труба)
Общие указания
Трубчатые антенны используются преимуще-
ственно в резервуарах со многими встроен-
ными конструкциями, как например
нагревательные трубки, теплообменники или
быстро вращающиеся мешалки. Таким обра-
зом возможно также измерение заполняемых
материалов при интенсивной турбуленции.
Благодаря фокусировке радарных сигналов
внутри измерительной трубы, могут также
хорошо измеряться при измерении в волно-
воде и отводной трубе среды с низкой диэ-
лектрической проницаемостью
(e
r
=1,6…3).
Для этого учитывайте следующие указа-
ния к конструкции. На конце трубы жела-
тельно установить рассеивающий экран.
Благодаря этому в области min. уровня
сигнал от заполняемого материала надеж-
нее отражается.
Трубчатая антенная система в резервуаре
Волноводная труба
вварена в резервуар
Волноводная труба
на патрубке
Типовой
шильдик.
Вентиля-
ционное
отверстие
с
Ж
5...10
мм.
Без отражающего
экрана
С отражающим экраном
