2 подключение датчика, Исполнение с корпусом из пластмассы, Двухпроводная схема, пластмассовый корпус – Инструкция по эксплуатации VEGA VEGAPULS 45 4 … 20 mA; HART compact sensor
Страница 55: Четырехпроводная схема, пластмассовый корпус, Электрическое подключение, Loop powered), Отдельное питание)
VEGAPULS 42, 44 und 45 – 4 … 20 mA
55
Электрическое подключение
+
-
+
-
2.23274
1
(+) L1
2
Communication
8
7
6
5
Display
4-20mA
4-
+3
N
-
OK
+
ESC
Tank 1
m (d)
12.345
+
-
Display
5
6
7
8
Communication
2 -
+
4-20mA
1
2.23272
-
OK
+
ESC
Tank 1
m (d)
12.345
5.2 Подключение датчика
После того, как Вы смонтировали датчик в
положение измерения в соответствии с ука-
заниями в главе 4 “Монтаж и установка”,
открутите винт на верхней стороне датчика.
Крышку датчика в варианте с дисплеем
можно открыть. Открутите накидную гайку
держателя кабеля и сдвиньте ее примерно
на 10 см вдоль кабеля. Накидная гайка защи-
щена замком безопасности от саморазвинчи-
вания.
Вставьте кабель в отверстие датчика.
Снова закрутите накидную гайку и подклю-
чите провода кабеля к соответствующим
клеммам.
Клеммы не имеют винтов. Нажмите вниз на
углубление белой лапки клеммы маленькой
отверткой и вставьте медную жилу провода
в отверстие клеммы. Проверьте положение
провода в клеммах легким потягиванием
подключенного провода.

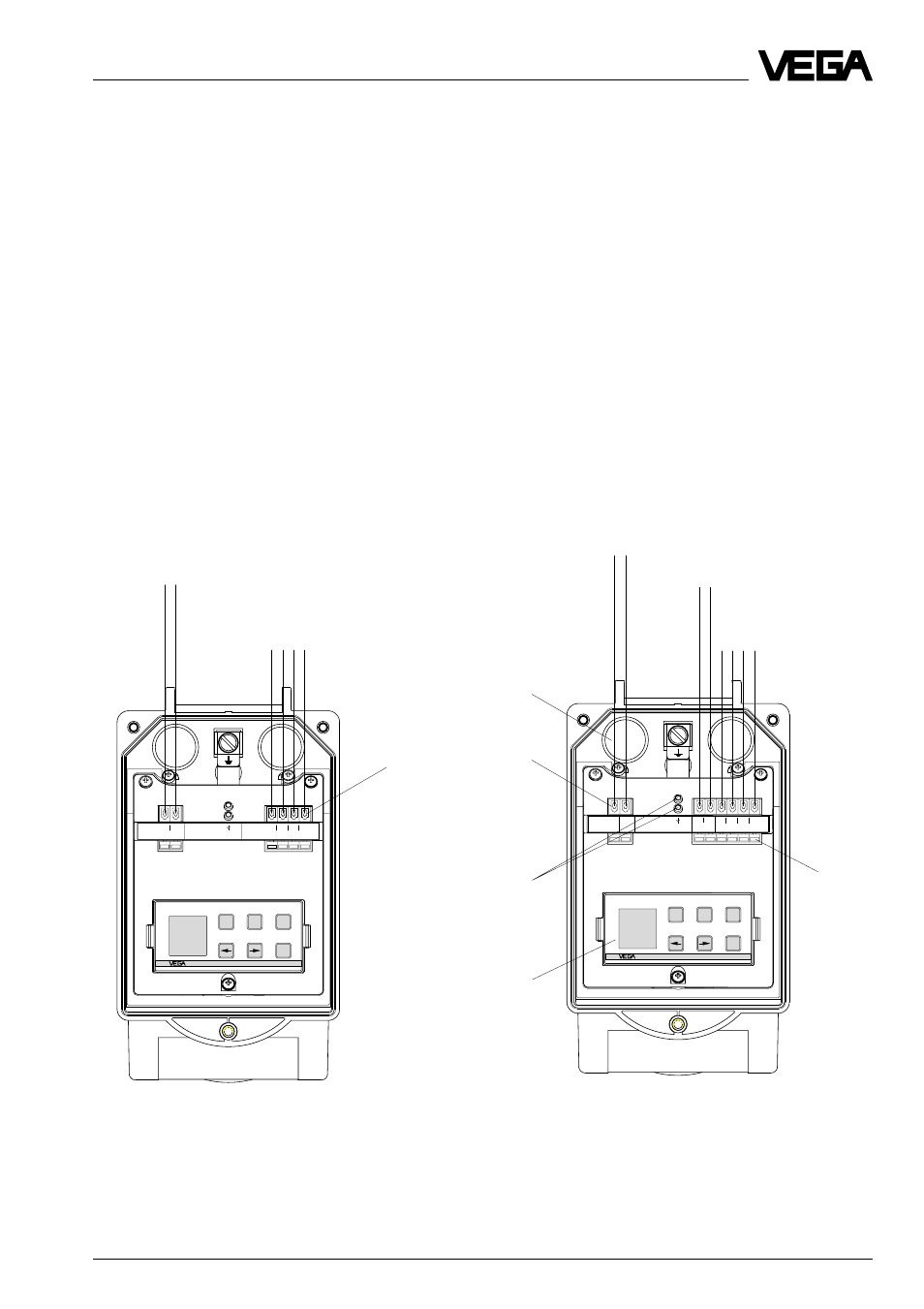

Исполнение с корпусом из пластмассы
Источник питания
4 … 20 мA (пассивный)
1)
К индикатору в крышке датчика
или к внешнему индикатору
VEGADIS 50
Источник питания
4 … 20 mA (активный)
2)
К индикатору в
крышке датчика или к
внешнему индикатору
Ê
абельный
ввод
M20 x 1.5
Подключающие
клеммы
(сечение жилы
max. 2.5 мм
2
)
Гнезда для подклю-
чения карманного
HART
®
прибора или
VEGACONNECT
Сьемный
регулировоч-
ный модуль
MINICOM
Ë
апки
клемм
Двухпроводная схема,
пластмассовый корпус
(loop powered)
1)
4…20 мА пассивный означает, что датчик
потребляет в зависимости от уровня
заполнения ток в диапазоне 4…20 мА
(потребитель).
Четырехпроводная схема,
пластмассовый корпус
(Отдельное питание)
2)
4…20 мА активный означает, что датчик
выдает в зависимости от уровня заполнения
ток в диапазоне 4…20 мА (источник тока).
