VEGAPULS 42, 44 und 45 – 4 … 20 mA
35
Монтаж и установка
полный
диапазон
измерения
max.
измер.расстояние 20м
Базовая
плоскость
пустой
max.
max.
max.
заполнение
4Монтаж и установка
4.1 Общие указания по установке
Диапазон измерения
Базовой плоскостью датчиков является
нижняя сторона фланца или уступ уплотни-
теля резьбы (VEGAPULS 42). При измерени-
ях в волноводе и отводнойтрубе (трубчатая
антенна) max. диапазон измерения сокраща-
ется.
Обратите внимание, что при измерениях, при
которых заполняемый материал достигает
фланца датчика, могут образоваться долго-
временные отложения на антенне, которые
позже могут вызвать ошибки измерений.
Внимание: датчики серии 40 только условно
пригодны для измерения сыпучих
материалов.
Ложные отражения
Плоские встроенные конструкции и опоры
резервуаров вызывают сильные ложные
отражения. Они отражают сигналы радара с
большой энергетической плотностью.
Закругленные плоскости рассеивают радар-
ные сигналы диффузионно в пространство и
вызывают этим ложные отражения меньшей
энергетической плотности. Они поэтому
менее критичны, чем отражения от плоских
поверхностей.
Если Вы не можете обойти плоские встроен-
ные конструкции в области радарного сигна-
ла, рекомендуется отражать ложные
сигналы с помощью рассеивающего экрана.
Благодаря этому рассеиванию ложные сигна-
лы будут малы по амплитуде, так что они
легко могут отфильтровываться датчиком

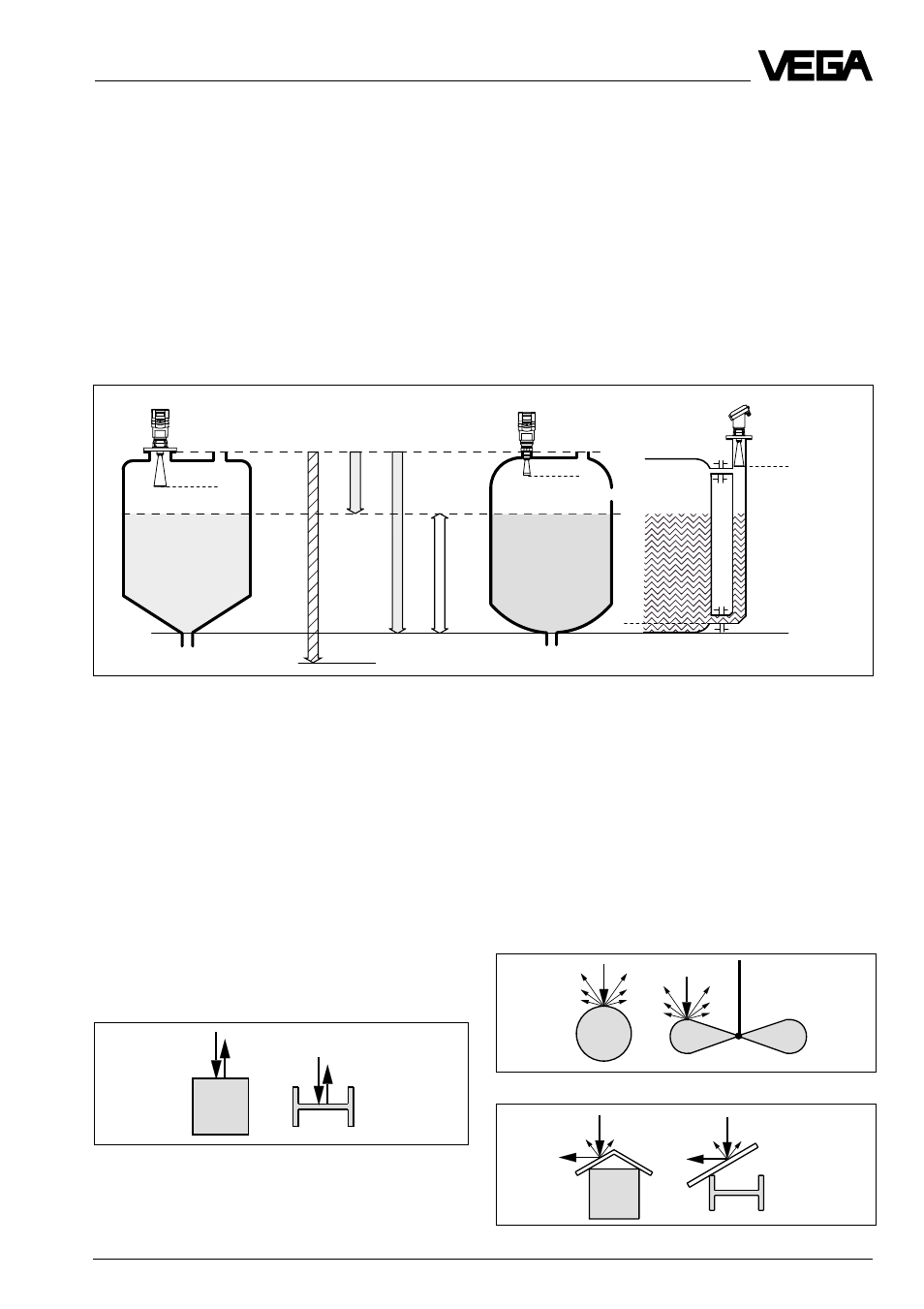

Диапазон измерения (рабочий диапазон) и max. измеряемое расстояние
Замечание: Использование датчиков для сыпучих материалов ограничено
Мешающие профили с плоскими
поверхностями создают сильные ложные
сигналы
Закругленные профили рассеивают радарные
сигналы диффузионно
Экран осуществляет рассеивание сигнала
