Инструкция по эксплуатации VEGA VEGAPULS 45 4 … 20 mA; HART compact sensor
Страница 61
VEGAPULS 42, 44 und 45 – 4 … 20 mA
61
Запуск в работу
Вы подключили ПЭВМ с математическим
обеспечением VVO к своей измерительной
системе.
• Сначала подайте питание на подключен-
ный датчик.
Датчик впервые 10…15 с начинает выдавать
ток приблизительно в 22 мА (самотест), а
затем пропорционально уровню заполнения
или дистанции (4…20 мА).

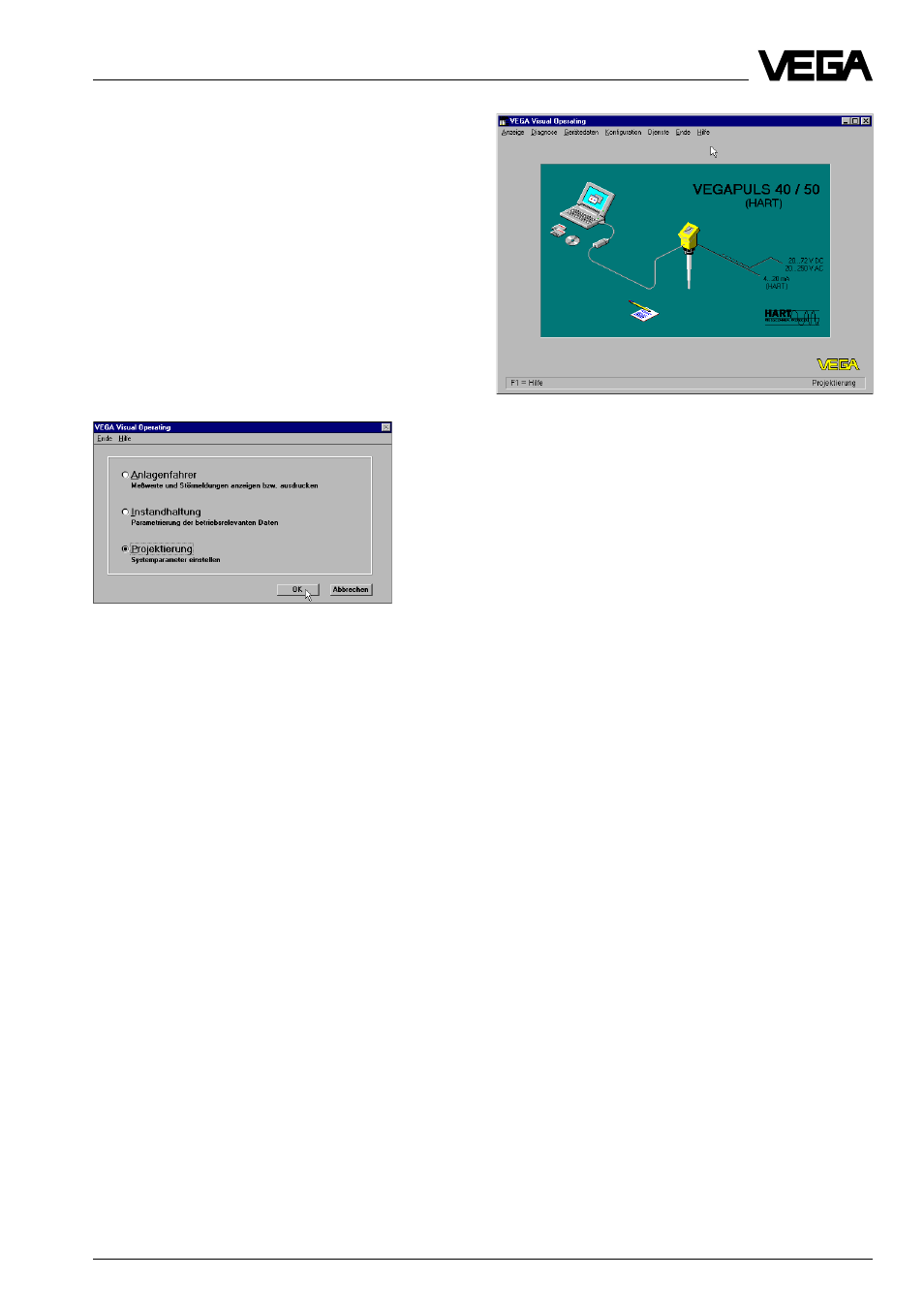

• Подключите ПЭВМ и запустите программу
VVO.
• Выберите на экране с помощью кнопки со
стрелкой или мышки пункт “Projektierung“
и нажмите “OK”.
В следующем окне Вас спросят имя
пользователя.
• Укажите имя “VEGA”.
• Укажите пароль также “VEGA”.
Обслуживающая программа (VVO), в даль-
нейшем мы называем ее кратко VVO, осуще-
ствляет соединение с подключенным
датчиком…
… и покажет Вам через несколько секунд,
состоялось ли соединение и с каким датчи-
ком.
Указание:
Если Вы подключаете обслуживающее мате-
матическое обеспечение (VVO) к датчику, в
котором уже хранятся некоторые данные, то
Вы получаете запрос, должны ли Вы
переносить сохраненные данные на датчик
или Вы хотите перенести данные с датчика в
банк данных VVO (и тем самым переписать).
Если Вы не получили соединение с датчиком,
пожалуйста перепроверьте:
- поступает ли на датчик напряжение пита-
ния (мин. 14 В) ?
- если VEGACONNECT 2 подключен к сиг-
нальному проводу, составляет ли общее
сопротивление 250… 350 Ом ?
- не используете ли Вы VEGACONNECT
вместо нового VEGACONNECT 2?
- к тому ли COM - порту ПЭВМ Вы подклю-
чили VEGACONNECT 2?
