52 VEGAPULS 42, 44 und 45 – 4 … 20 mA
Монтаж и установка
Неправильная ориентация на поверх-
ность заполняемого материала
Установка датчика неперпендикулярно к
поверхности заполняемого материала, приво-
дит к ослаблению измерительного сигнала.
Направьте ось датчика, по возможности,
перпендикулярно к поверхности заполняемо-
го материала, для того чтобы достичь опти-
мальных результатов измерений.
Датчик расположен слишком близ-
ко к стенке резервуара
Если радарный датчик монтируется слиш-
ком близко к стенке резервуара, то это
может вызвать сильный ложный эхо-сиг-
нал. Выступы резервуара, налипания за-
полняемого материала, клепки, винты или
сварные швы накладывают свое эхо на эхо
заполняемого материала, т.е. на полезное
эхо. Поэтому обратите внимание на
достаточное расстояние датчика от
стенки резервуара.
Мы рекомендуем Вам при хороших услови-
ях отражения (жидкость, никаких встроен-
ных конструкций в резервуаре) выбрать
положение датчика так, чтобы внутри
внутреннего излучаемого конуса не было
стенок резервуара. При заполняемых
материалах с более плохими условиями
отражения имеет смысл также, чтобы и
внешний излучаемый конус освободить от
мешающих конструкций. При этом обрати-
те внимание на главу 4.1 “Общие указания
по установке”.
Пенообразование
Проводящая пена пронизывается радарными
сигналами на различную глубину, потому что
создается множество отдельных отражений
от одиночных пузырей. Сигналы в пене
заглушаются, подобно тепловому излучению
в стиропоре. Сильная воздушная пена на
заполняемом материале может вызывать
ошибки при измерении.
Предусмотрите меры для предотвращении
пены, измеряйте в отводной трубе или при-
меняйте другой принцип измерения, напри-
мер емкостные измерительные зонды или
гидростатические преобразователи давле-
ния.
Во многих случаях радарные датчики
VEGAPULS 54 c 5,8 ГГц достигают при нали-
чиии пены существенно лучшие и более
надежные результаты измерений, чем дат-
чики типового ряда 40 с технологией 24 ГГц.

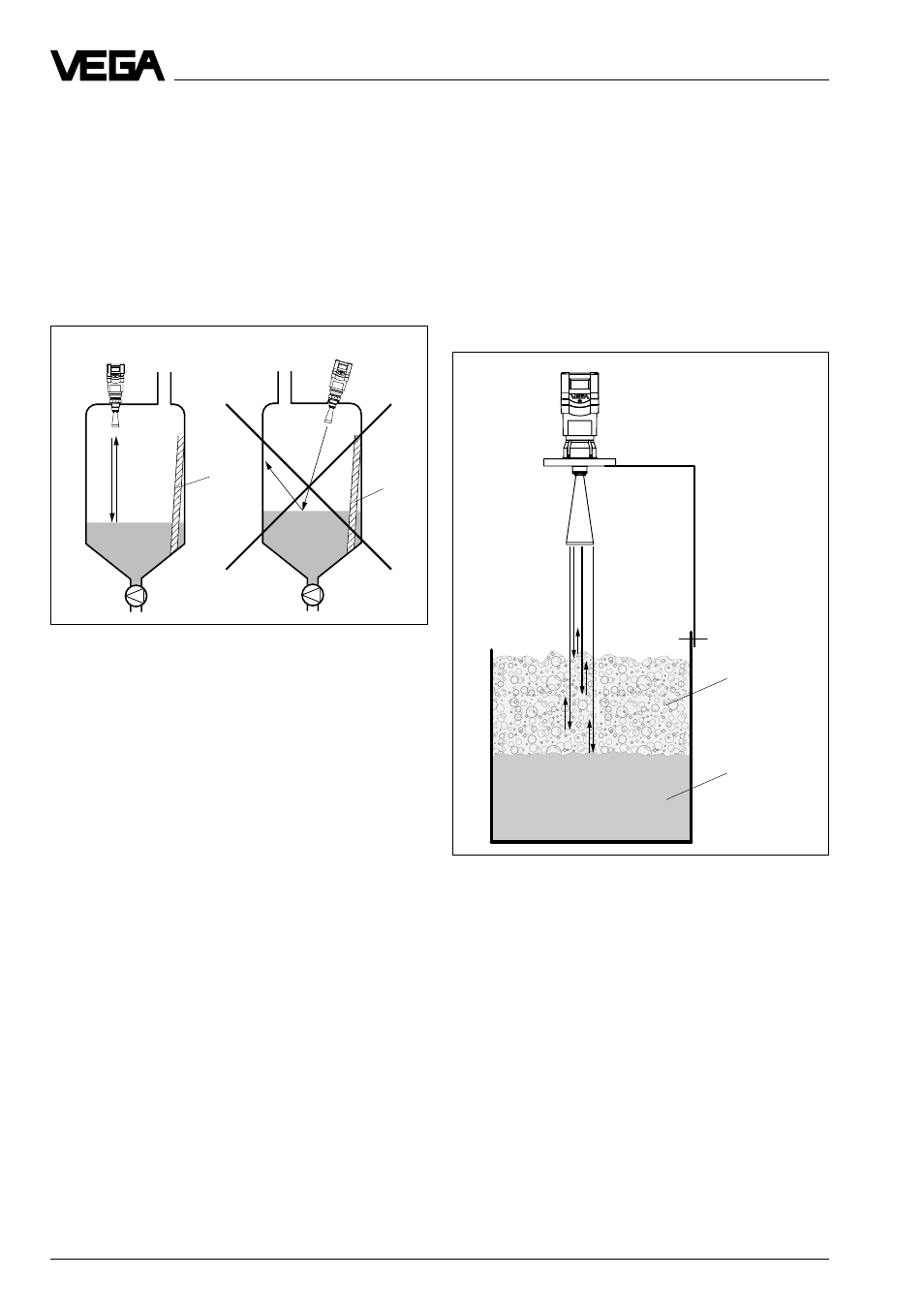

Направление датчика перпендикулярно к
поверхности заполняемого материала
Пенообразование
Правильно Неправильно
Лестни-
ца
Лестни-
ца
Проводящая
пена
Жидкость
