Типы и варианты
Карманная
HART -
®
ЭВМ
Ex-
область
Не Ех-область
VEGA-
CONNECT
2
VEGADIS 50
пассивный
2)
1)
PLC активный
Зона 0
или
зона 1
EEx ia

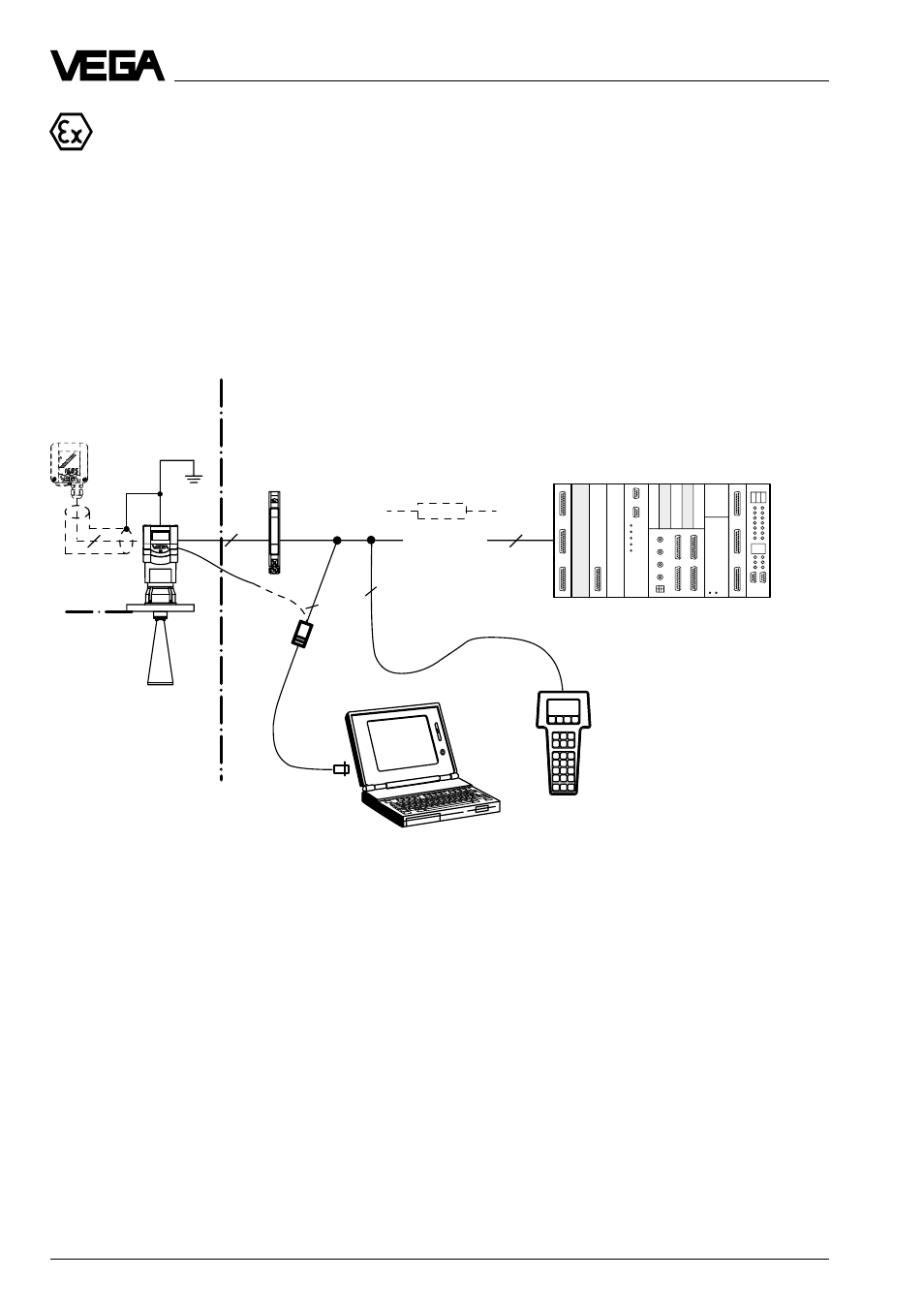

Измерительная система с VEGAPULS 42 или 44 подключенным через
разделитель питания к активному PLC в Ех-области
• Двухпроводная схема (loop powered), питание через сигнальный провод от PLC, вы-
ходной сигнал 4…20мА (пассивный).
• Разделитель питания переводит неискрозащищенный контур тока PLC в искрозащищен-
ный, благодаря этому датчик может использоваться в Ех- Zone 1 или в Ех- Zone 0.
• Вариант внешнего индикаторного устройства с аналоговым и цифровым индикатором
(монтируемый на расстоянии до 25 м от датчика).
• Настройка с ПЭВМ, карманной HART®- ЭВМ или регулировочным модулем MINICOM
(вставляется в датчик или во внешнее индикаторное устройство VEGADIS 50).
Разделитель питания (напр.
Stahl) (см. 3.2 “Сертификация“)
1)
Если сопротивление системы формирования
сигнала, подключенной к 4…20 мА
выходному сигналу меньше чем 250 Ом, то на
время настройки нужно подключить
резистор, чтобы получить сопротивление в
250 Ом.
Цифровой регулировочный сигнал был бы
сильно ослаблен или коротко замкнут из-за
слишком маленького входного
сопротивления подклю-ченной системы
формирования сигнала, так что цифровое
соединение с ПЭВМ было бы не
гарантировано.
2)
4…20 мА пассивный означает, что датчик
потребляет в зависимости от уровня
заполнения ток в диапазоне 4…20 мА.
Датчик ведет себя электрически как
переменное сопротивление (потребитель)
для PLC . PLC работает активно, т.е. как
источник тока и напряжения
