VEGAPULS 42, 44 und 45 – 4 … 20 mA
Типы и варианты
2
2
4
2
2
-
+
4 … 20mA
> 250
Ω
VEGA-
CONNECT 2
VEGADIS 50 Ex
Ех-область
актив.
2)
Карманная
HART
®
-ЭВМ
Не Ех-область

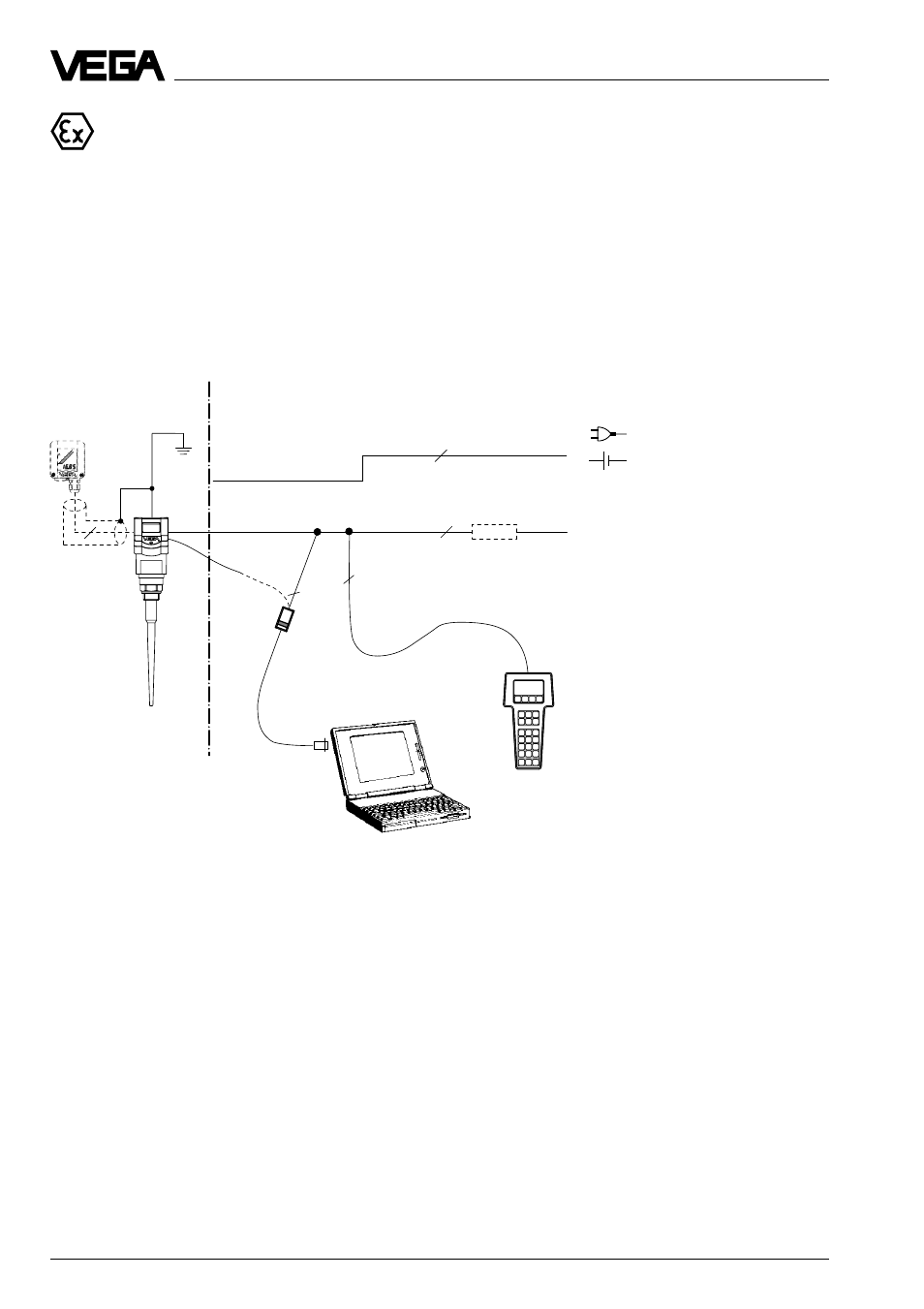

VEGAPULS 42 Ех или 44 Ех с непроницаемой клеммной коробкой по че-
тырехпроводной схеме
• Четырехпроводная схема, питание и выходной сигнал через два раздельных двухжильных
провода для работы в Ex- Zone 1 (VEGAPULS ... Ex) или Ex- Zone 0 (VEGAPULS ... Ex0).
• Выходной сигнал 4…20 мА (активный).
• Вариант внешнего индикаторного устройства с аналоговым и цифровым индикатором
(монтируемый на расстоянии до 25 м от датчика).
• Настройка с ПЭВМ, карманной HART®- ЭВМ или регулировочным модулем MINICOM
(вставляется в датчик или во внешнее индикаторное устройство VEGADIS 50).
• Максимальное полное сопротивление 500 Ом.
1)
Если сопротивление системы формирования
сигнала, подключенной к 4…20 мА
выходному сигналу меньше чем 250 Ом, то на
время настройки нужно подключить
резистор, чтобы получить сопротивление в
250 Ом.
Цифровой регулировочный сигнал был бы
сильно ослаблен или коротко замкнут из-за
слишком маленького входного
сопротивления подключенной системы
формирования сигнала, так что цифровое
соединение с ПЭВМ или кар-манной HART
®
-
ЭВМ было бы не гарантировано.
2)
4 ..20 mA активный означает, что датчик
выдает в зависимости от уровня заполнения
ток в диапазоне 4 ... 20 мА (источник).
Измерительный сигнал датчика
электрически представляет собой по
отношению к системе формирования
сигнала (например, индикатора) источник
тока.
