VEGAPULS 42, 44 und 45 – 4 … 20 mA

19

Типы и варианты

2

-

+

4 … 20mA

2

2

2

1)

4

(актив)

2)

VEGADIS 50

Карманная
HART

®

-ЭВМ

VEGA-
CONNECT 2

³ 250 W

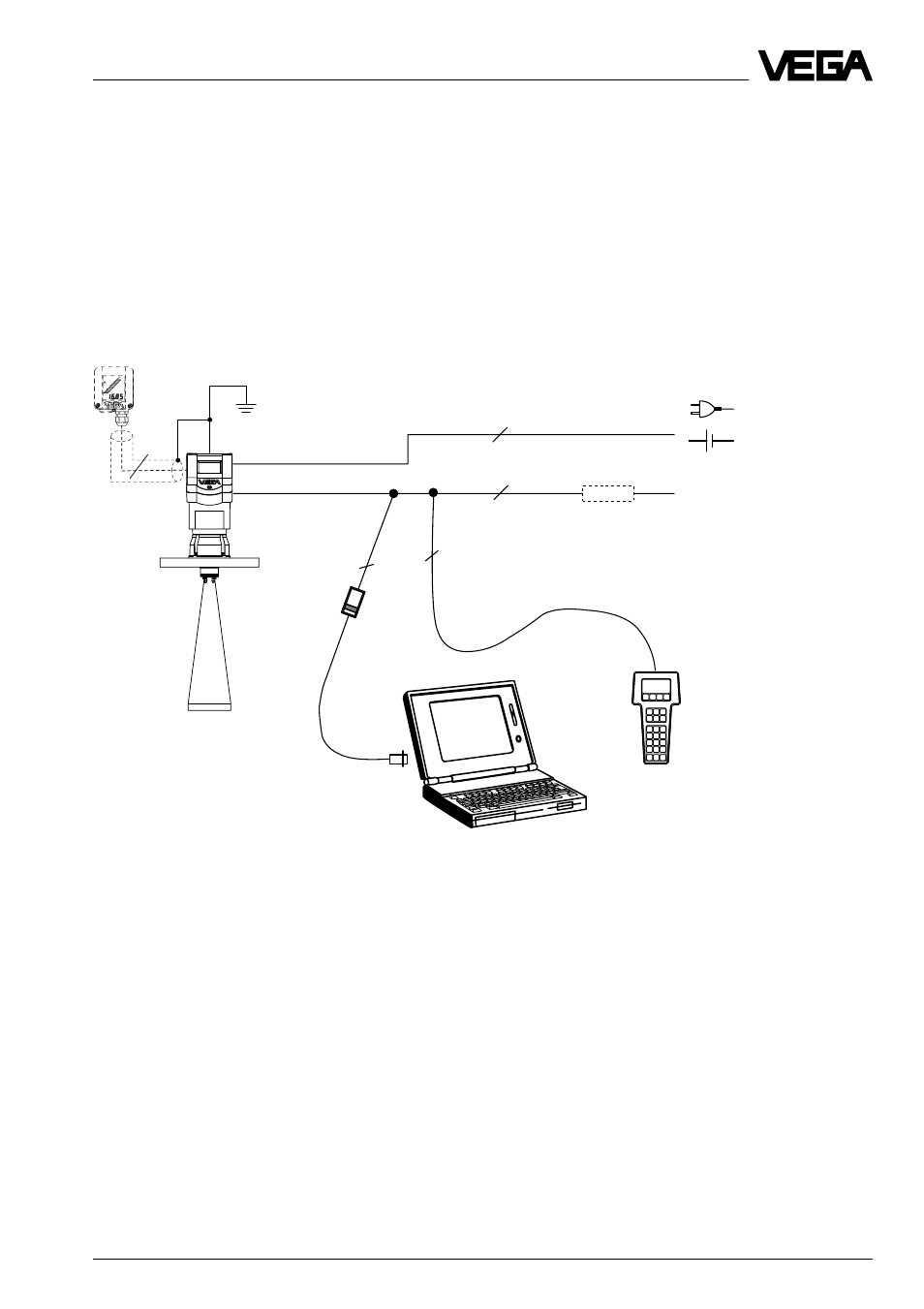

Измерительная система с VEGAPULS 42 или 44 по четырехпроводной схеме

• Четырехпроводная схема, питание и выходной сигнал через два раздельных двухжильных

провода.

• Выходной сигнал 4…20 мА активный.
• Вариант внешнего индикаторного устройства с аналоговым и цифровым индикатором

(монтируемый на расстоянии до 25 м от датчика).

• Настройка с ПЭВМ, карманной HART®- ЭВМ или регулировочным модулем MINICOM

(вставляется в датчик или во внешнее индикаторное устройство VEGADIS 50).

• Максимальное сопротивление на выходе сигнала (общее сопротивление) 500 Ом.

1)

Если сопротивление системы формирования
сигнала, подключенной к 4…20 мА
выходному сигналу меньше чем 250 Ом, то на
время настройки нужно подключить
резистор, чтобы получить сопротивление в
250 Ом.

Цифровой регулировочный сигнал был бы
сильно ослаблен или коротко замкнут из-за
слишком маленького входного
сопротивления подклю-ченной системы
формирования сигнала, так что цифровое
соединение с ПЭВМ было бы не
гарантировано.

2)

4…20 мА активный означает, что датчик

выдает в зависимости от уровня наполнения
ток 4…20 мА (источник). Датчик
представляет собой с электрической точки
зрения по отношению к системе
формирования сигнала (например,
индикатор) источник тока.
