Монтаж и установка
ø50
> 300 mm
ø 5...10
Шильдик
Шаравой
кран
Вентиляционное
отверстие
Экран
Предусмотрите отверстия тем чаще, чем
более негомогенен измеряемый заполняемый
материал.
Круглые отверстия или прорези должны быть
размещены из соображения поляризации
радарного сигнала в два ряда, сдвинутые на
180°.
Монтаж радарного датчика производят так,
чтобы шильдик датчика находился на одной
оси с рядами отверстий.
Каждый более широкий паз вызывает лож-
ное эхо. Поэтому пазы должны быть не
шире, чем 10 мм, для того чтобы поддержи-
вать незначительным уровень шума сигнала.
Круглые концы пазов лучше, чем прямоуголь-
ные.
Волноводная труба с шаровым кра-
ном
При использовании шарового крана в волно-
водной трубе можно выполнять работы по
обслуживанию и сервису не открывая
резервуар (например, при жидком газе или
токсичной среде).
Предпосылкой для надежной работы являет-
ся соответствие внутреннего размера
шарового крана диаметру трубы. Шаровой
кран не должен иметь резкие переходы или
сужения в своем сечении по отношению к
измерительной трубе и должен находиться
на расстоянии минимум 300 мм от фланца
датчика.

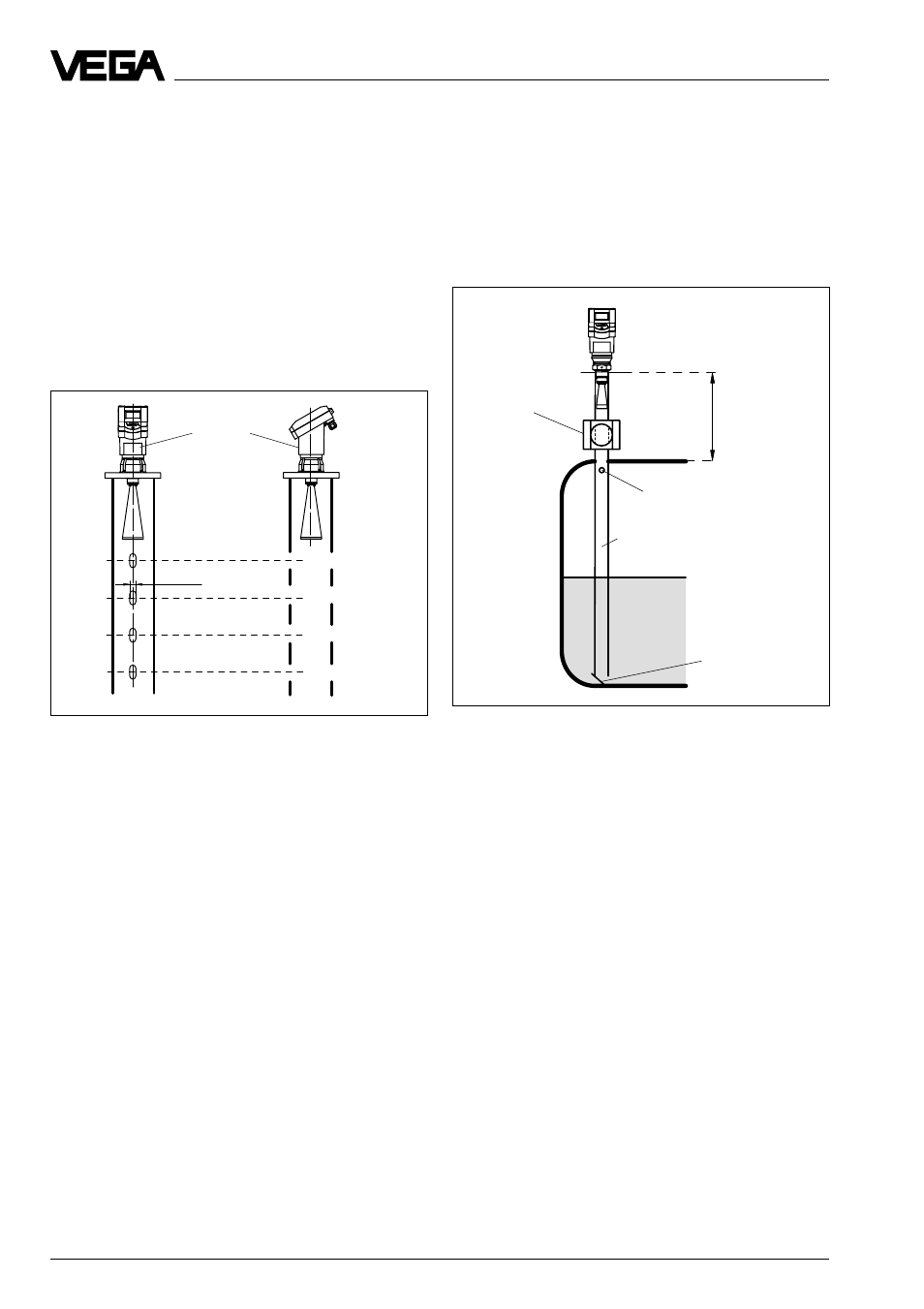

VEGAPULS 44: Ряды отверстий на одной оси с
шильдиком
Трубчатая система антенны, с закрывающейся
измерительной трубой
