VEGAPULS 42, 44 und 45 – 4 … 20 mA
53
Монтаж и установка
Трубчатая антенна без отверстия для
вентиляции
Системы трубчатых антенн должны быть
снабжены в верхнем конце волноводной
трубы отверстием для вентиляции. Отсут-
ствие отверстия ведет к ошибкам измере-
ния.
Ошибки установки в опуске
Неверное направление поляризации
При измерении в волноводной трубе, особен-
но с отверстиями для перемешивания, важно
чтобы радарный датчик был направлен к
отверстиям.
Ряды отверстий волноводной трубы, разме-
щенные в два ряда через 180
о
, должны
находиться в одной плоскости с направлени-
ем поляризации радарного сигнала. Направ-
ление поляризации лежит в плоскости, на
которую обращен типовой шильдик.

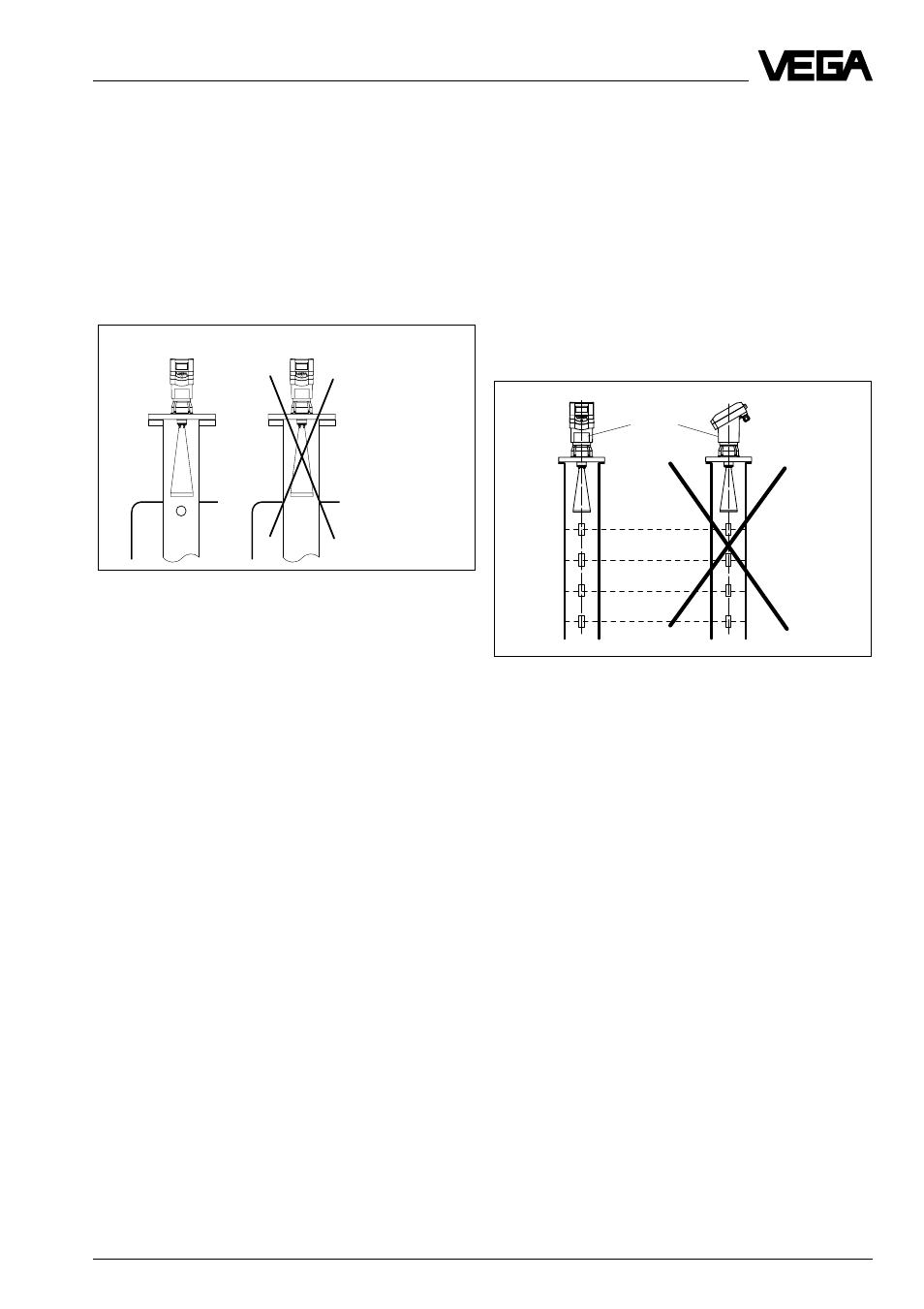

Трубчатая антенна: измерительная труба с
открытым концом на дне должна иметь
вентиляционное отверстие наверху
VEGAPULS 44 на волноводной трубе: датчик
должен быть ориентирован типовым
щильдиком на ряд отверстий
Правильно Неправильно
Правильно
Неправильно
Òиповой
шильдик
