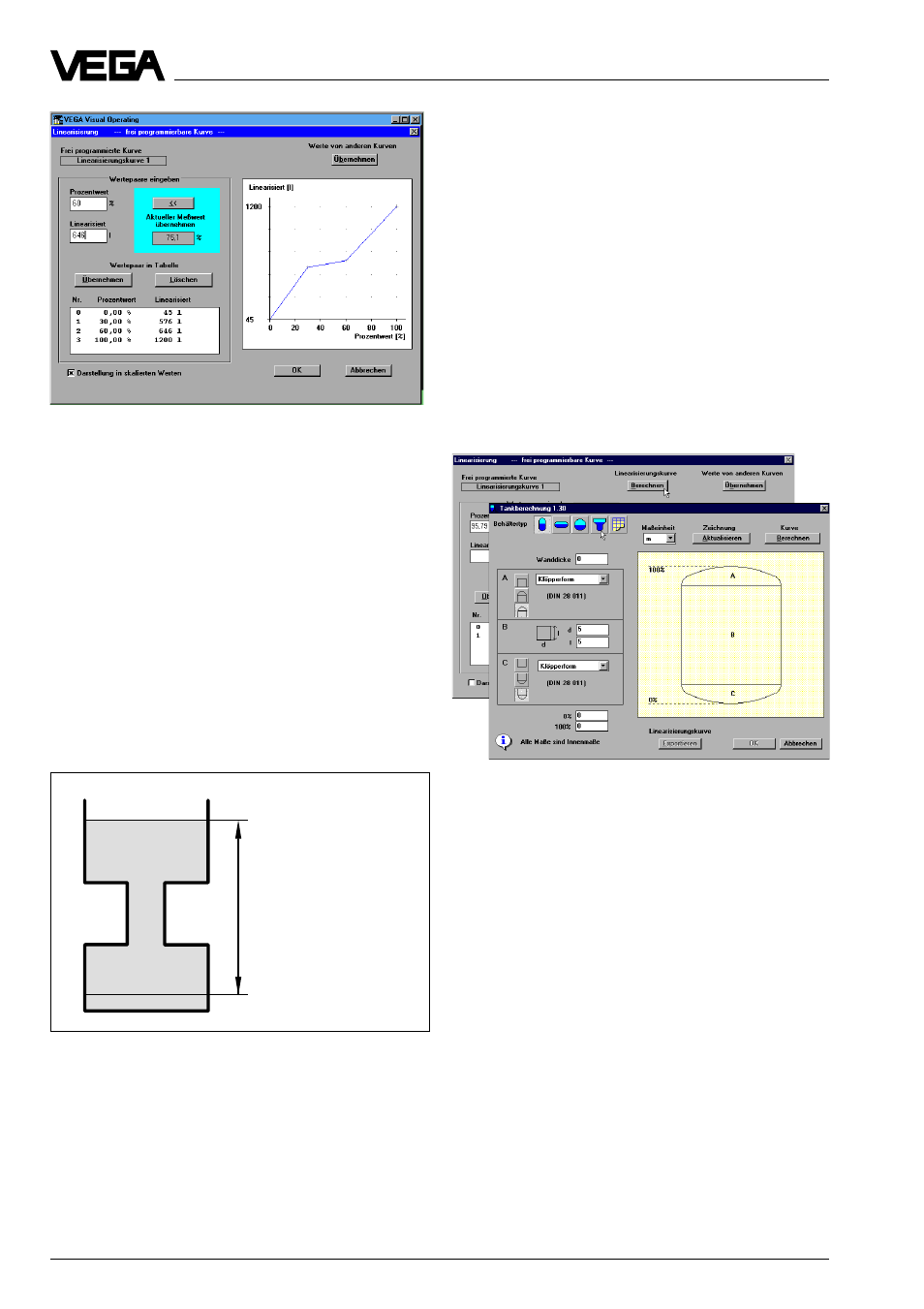

Запуск в работу
Опорная точка 1 лежит на 0 % заполнения
(процентные значения [%]), что соответству-
ет фактическому расстоянию до поверхнос-
ти заполняемого материала в 5,850 м в
примере (пустой резервуар). Величина
объема составляет при этом 45 литров (оста-
точное заполнение резервуара).
Опорная точка 2 лежит на уровне заполне-
ния 30 % (30 % измеряемого расстояния от
1,270 м…5,850 м). При 30 % уровне заполне-
ния в нашем примере в резервуаре находят-
ся 576 литров.
Опорная точка 3 лежит на уровне заполне-
ния 60 %. При этом уровне заполнения в
резервуаре находятся 646 литров.
Опорная точка 4 лежит на уровне заполне-
ния в 100 % (расстояние до заполняемого
материала 1,270 м), при котором в резервуа-
ре находятся 1200 литров.
Вы можете максимально задать 32 опорные
точки (пары значений) на линеаризированной
кривой.
Расчет линеаризированной кривой
(в примере расчет резервуара в литрах)
В окне меню “Linearisierung - - frei program-
mierbare Kurve --“ Вы можете запустить
программу расчета резервуара. С помощью
программы расчета резервуара Вы сможете
на основе размеров резервуара по Вашим
схемам индивидуально рассчитать объем
заполнения в зависимости от высоты запол-
нения. Рассчитанная таким образом кривая
избавляет Вас от подсчета в литрах, и Ваш
датчик может выдавать заполняемый объем
как функцию высоты заполнения.
• Нажмите на “Berechnen“.
Открывается программа расчета резервуара.
Наверху слева выберите тип резервуара
(стоящий цилиндрический резервуар,
лежащий цилиндрический резервуар, сфера,
любая форма резервуара или матрица). Если
Вы выбираете матрицу, можете ввести
свободно программируемую линеаризирован-
ную кривую на основе опорных точек. Ввод
соответствует вводу пар значений (опорных
точек), как описано выше. В следующем
примере программа расчета резервуара
высчитывает линеаризированную кривую
резервуара, который соответствует
резервуару из предыдущего примера расчета
в литрах.
100 % (1,270 м) соответ-
ствуют 1200 литров
Интервал
измерения
(4,58 м)
0 % (5,850 м)
соответствуют 45 литрам
