VEGAPULS 42, 44 und 45 – 4 … 20 mA 7
Описание прибора
1 Описание прибора
Датчики серии VEGAPULS 40 являются
новым поколением очень компактных, ма-
леньких радарных датчиков с высокой разре-
шающей способностью измерения и
точностью. Они характеризуются особыми
свойствами фокусирования для проведения
измерений в тесном пространстве. Занимая
очень маленькое пространство, они
разработаны для измерения расстояний в
0...10/20 м и используются как и в стандарт-
ных резервуарах для хранения, складских
резервуарах и буферных емкостях, также и
являются отличным выбором для
технологических емкостей.
Из-за маленьких размеров корпуса и крепле-
ния компактные датчики являются, прежде
всего, чрезвычайно выгодными по цене
наблюдателями уровня заполнения.
Со встроенной индикацией, они делают
возможным высокоточное измерение уровня
заполнения и открывают преимущества
радарного измерения уровня в тех случаях, в
котором прежде из-за цены вынуждены были
отказаться от преимуществ бесконтактного
измерения.
Радарные датчики VEGAPULS 40 прекрасно
работают по двухпроводной схеме. Питаю-
щее напряжение и выходной сигнал переда-
ются через двухжильный провод. В качестве
выходного или измерительного сигнала они
выдают аналоговый выходной сигнал 4...20
мА.
1.1 Принцип действия
Radio detection and ranging: Радар.
Радарные датчики VEGAPULS являются
приборами для измерения уровня заполне-
ния, которые постоянно и бесконтактно
измеряют расстояние. Измеренное расстоя-
ние соответствует высоте заполнения и
выдается как уровень заполнения.

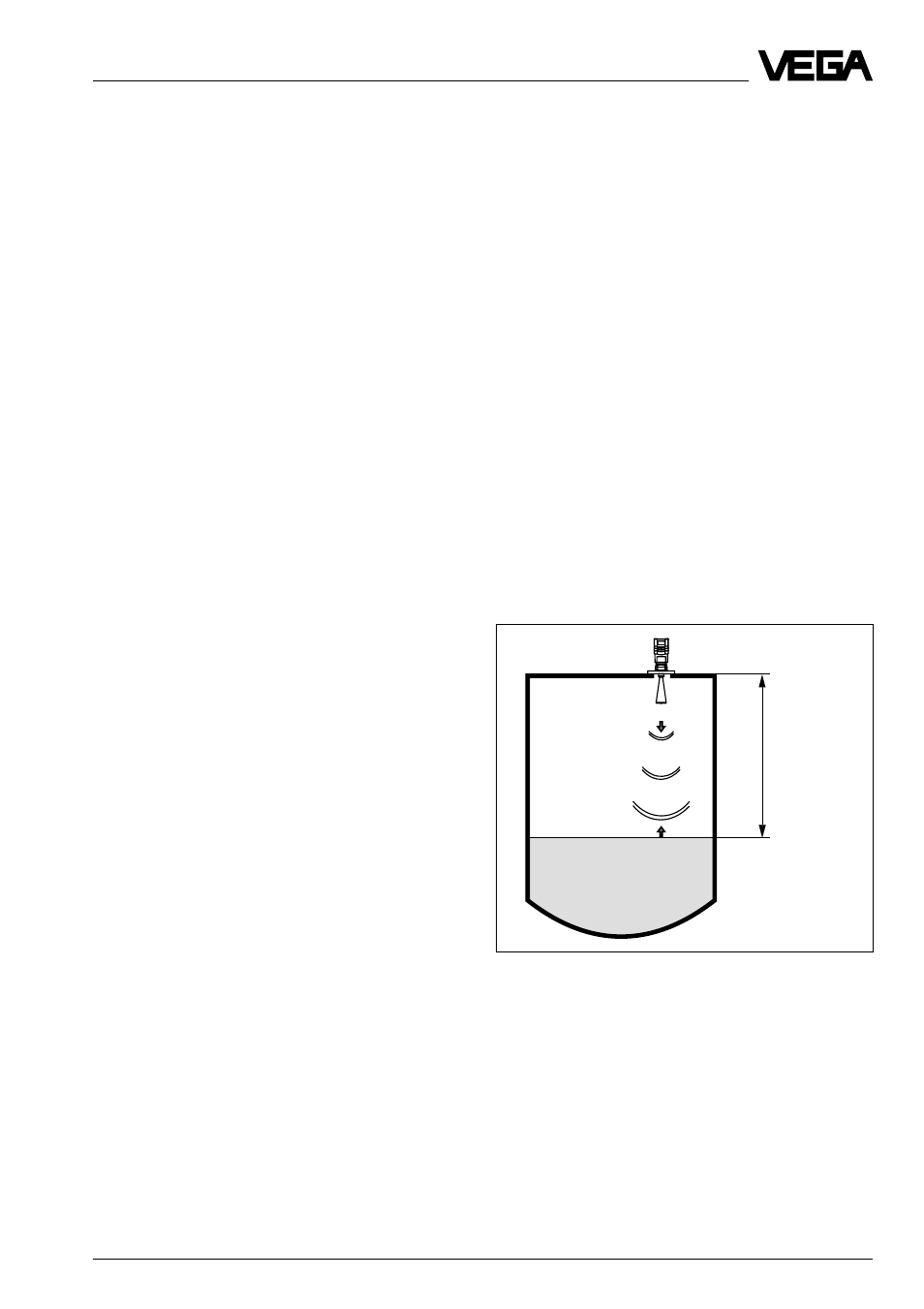

Принцип измерения:
Посылать – отражать - принимать
Антенной радарного датчика излучаются
кратчайшие 24 ГГц радарные сигналы в виде
коротких импульсов. Радарные импульсы,
отраженные от заполняемого материала
опять принимаются антенной в виде
радарного эха. Время прохождения радарного
импульса от излучения до приема
пропорционально дистанции и, таким обра-
зом, высоте заполнения.
Измеряемое
растояние
посылает - отражает – принимает
