Типы и варианты
2
4 … 20 mA
2
2
4
2
VEGA-
CONNECT 2
VEGADIS 50 Ex
пассив.
2)
Ех-область
Не Ех-область
Карманная
HART
®
- ÝÂÌ
PLC- активный

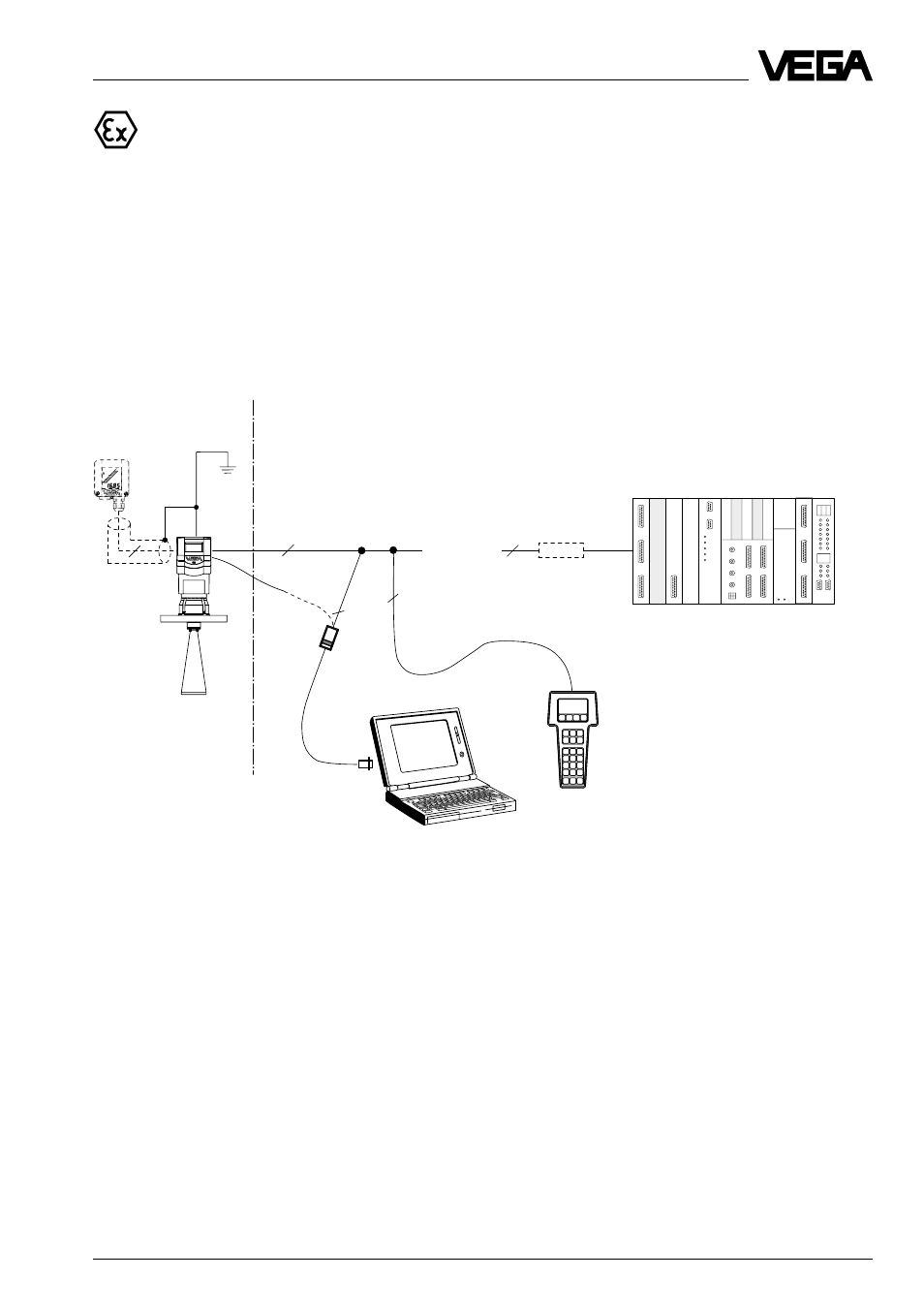

VEGAPULS 42 Ех или 44 Ех (loop powered) с непроницаемой клеммной
коробкой с активным PLC
• Двухпроводная схема, питание через сигнальный провод от активного PLC к Ехd-клеммной
коробке для работы в Ех- Zone 1 (VEGAPULS ... Ех) или Ех- Zone 0 (VEGAPULS ... Ех0).
• Выходной сигнал 4…20 мА (пассивный).
• Индикатор измеряемой величины, встроенный в датчик.
• Вариант внешнего индикаторного устройства (монтируется на расстоянии до 25 м от
датчика в Ех- зоне).
• Напстройка с ПЭВМ, карманной HART®- ЭВМ или регулировочным модулем (вставляется в
датчик или во внешнее индикаторное устройство VEGADIS 50).
1)
Если сопротивление системы формирования
сигнала, подключенной к 4…20 мА
выходному сигналу меньше чем 250 Ом, то на
время настройки нужно подключить
резистор, чтобы получить сопротивление в
250 Ом.
Цифровой регулировочный сигнал был бы
сильно ослаблен или коротко замкнут из-за
слишком маленького входного
сопротивления подключенной системы
формирования сигнала, так что цифровое
соединение с ПЭВМ или кар-манной HART
®
-
ЭВМ было бы не гарантировано.
2)
4…20 мА пассивный означает, что датчик
потребляет в зависимости от уровня
заполнения ток в диапазоне 4…20 мА.
Датчик ведет себя электрически как
переменное сопротивление (потребитель)
для PLC.
