2.2 Построение измерительных
систем
Измерительная система состоит из датчика
с выходным сигналом 4…20 мА и устрой-
ства, который оценивает или перерабатыва-
ет сигнал тока пропорционально уровню
заполнения.
На следующих страницах Вы найдете раз-
личные конфигурации приборов, которые
впоследствии обозначаются как измеритель-
ные системы и включают в себя устройства
формирования сигнала.
Измерительные системы по двухпровод-
ной схеме:
• 4…20 мА выдаются без устройства фор-
мирования сигнала (внизу)
• 4…20 мА с активным PLC (страница 18)
• 4…20 мА с активным PLC в Ех - зоне (Ex
ia страница 20, Ex d страница 23)
• 4…20 мА с пассивным PLC в Ех - зоне
(страница 21)
• 4…20 мА в Ех - зоне с индикатором
VEGADIS 371 Ex (страница 22)
Измерительные системы по четырехпро-
водной схеме:
• 4…20 мА, без устройства формирования
сигнала (не Ех страница 19, Ех d страница
23)

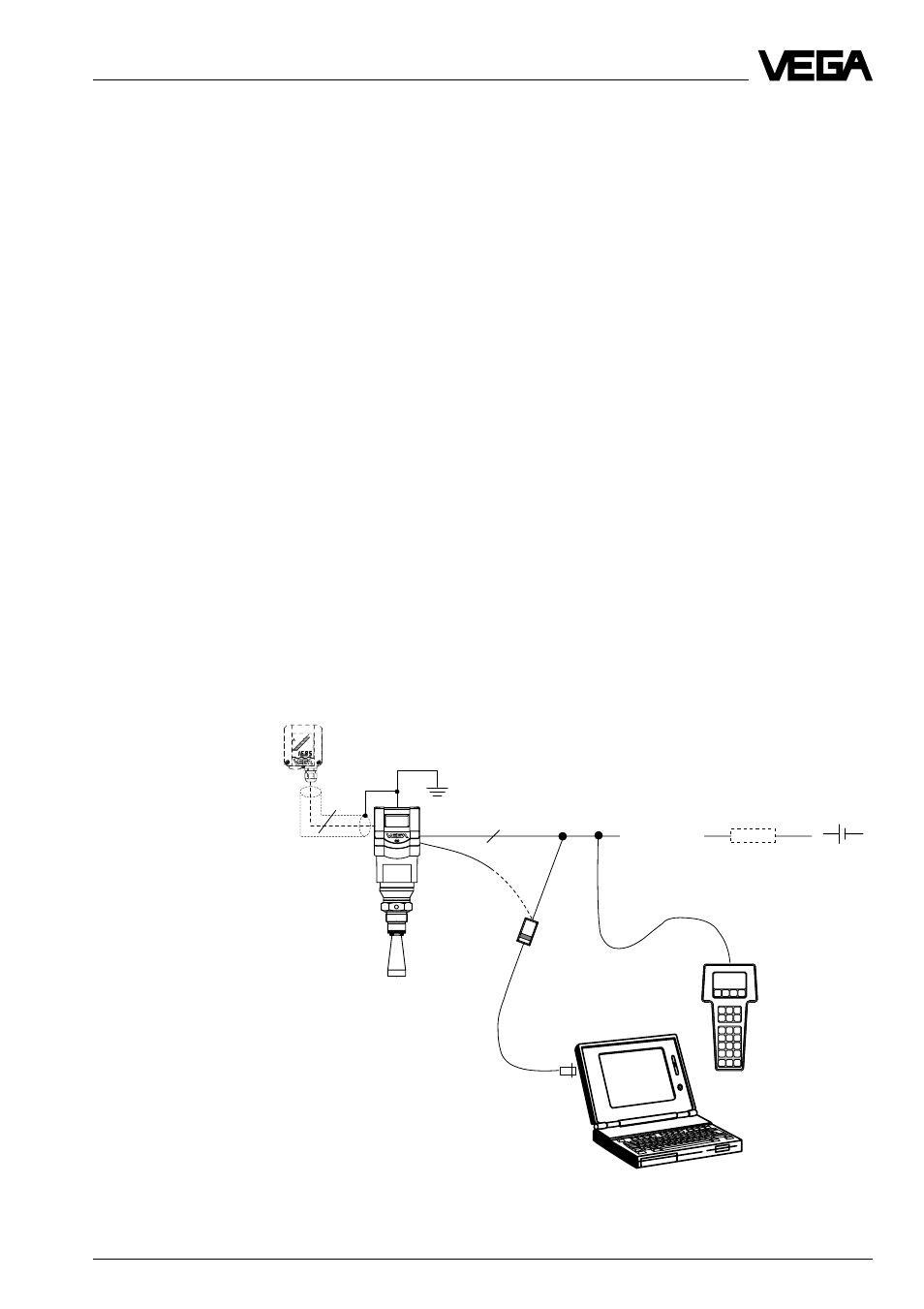

Измерительная система с VEGAPULS 42 или 44 при любой обработке сигнала
4...20 мА
• Двухпроводная схема (loop powered), питание и выходной сигнал через двухжильный
провод.
• Выходной сигнал 4…20 мА (пассивный).
• Вариант внешнего индикаторного устройства с аналоговым и цифровым индикатором
(монтируемый на расстоянии до 25 м от датчика).
• Настройка с ПЭВМ, карманной HART®- ЭВМ или регулировочным модулем MINICOM (встав-
ляется в датчик или во внешнее индикаторное устройство VEGADIS 50).
Карманная
HART®- ЭВМ
1) Если сопротивление системы формирования сигнала,
подключенной к 4…20 мА выходному сигналу меньше
чем 250 Ом, то на время настройки нужно подключить
резистор, чтобы получить сопротивление в 250 Ом.
Цифровой регулировочный сигнал был бы сильно
ослаблен или коротко замкнут из-за слишком
маленького входного сопротивления подключенной
системы формирования сигнала, так что цифровое
соединение с ПЭВМ было бы не гарантировано.
