22
VEGAPULS 42, 44 und 45 – 4 … 20 mA
Типы и варианты
2
2
4
2
-
+
4 ... 20 mA
VEGADIS
371 Ex
(
пассивный)
VEGADIS 50
0/4 … 20 mA
(
активный)
Реле
Ех-
область
Не Ех-область
Карманная
HART
®
-
ЭВМ
VEGA-
CONNECT 2
1)
Зона 0
или
зона 1
EEx ia

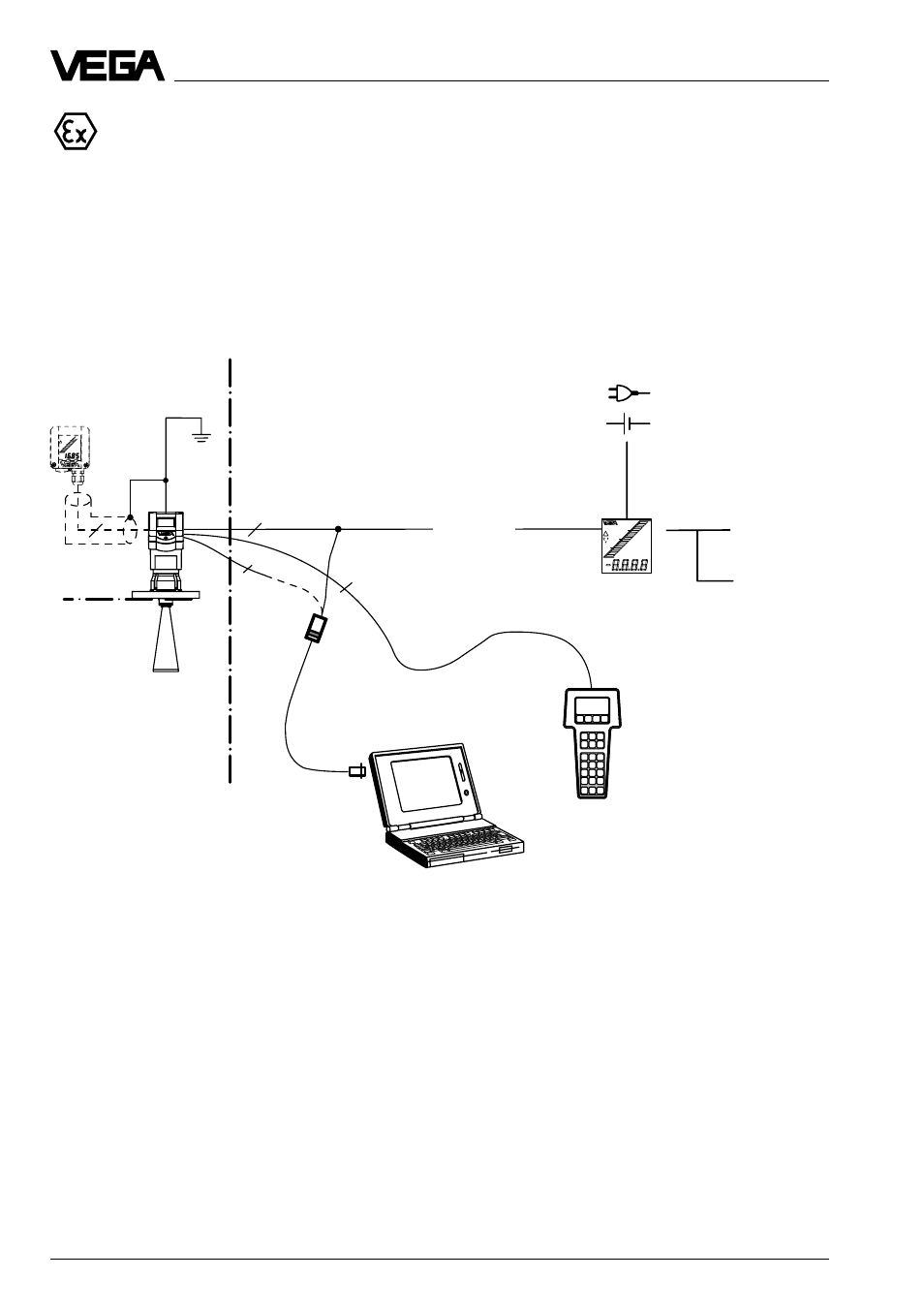

Измерительная система с VEGAPULS 42 или 44 с индикаторным уст-
ройством VEGADIS 371 Ex с токовым и релейным выходами
• Двухпроводная схема (loop powered), искрозащищенное ia-питание через сигнальный
провод от индикаторного устройства VEGADIS 371 Ex для работы датчика в Ех-Zone 1
или в Ех- Zone 0.
• Вариант внешнего индикаторного устройства с аналоговым и цифровым индикатором
(монтируемый на расстоянии до 25 м от датчика).
• Настройка с ПЭВМ, карманной HART®- ЭВМ или регулировочным модулем MINICOM
(вставляется в датчик или во внешнее индикаторное устройство VEGADIS 50).
(см. 3.2
“Сертификация“)
1)
Если сопротивление системы формирования
сигнала, подключенной к 4…20 мА
выходному сигналу меньше чем 250 Ом, то на
время настройки нужно подключить
резистор, чтобы получить сопротивление в
250 Ом.
Цифровой регулировочный сигнал был бы
сильно ослаблен или коротко замкнут из-за
слишком маленького входного
сопротивления подклю-ченной системы
формирования сигнала, так что цифровое
соединение с ПЭВМ было бы не
гарантировано.
