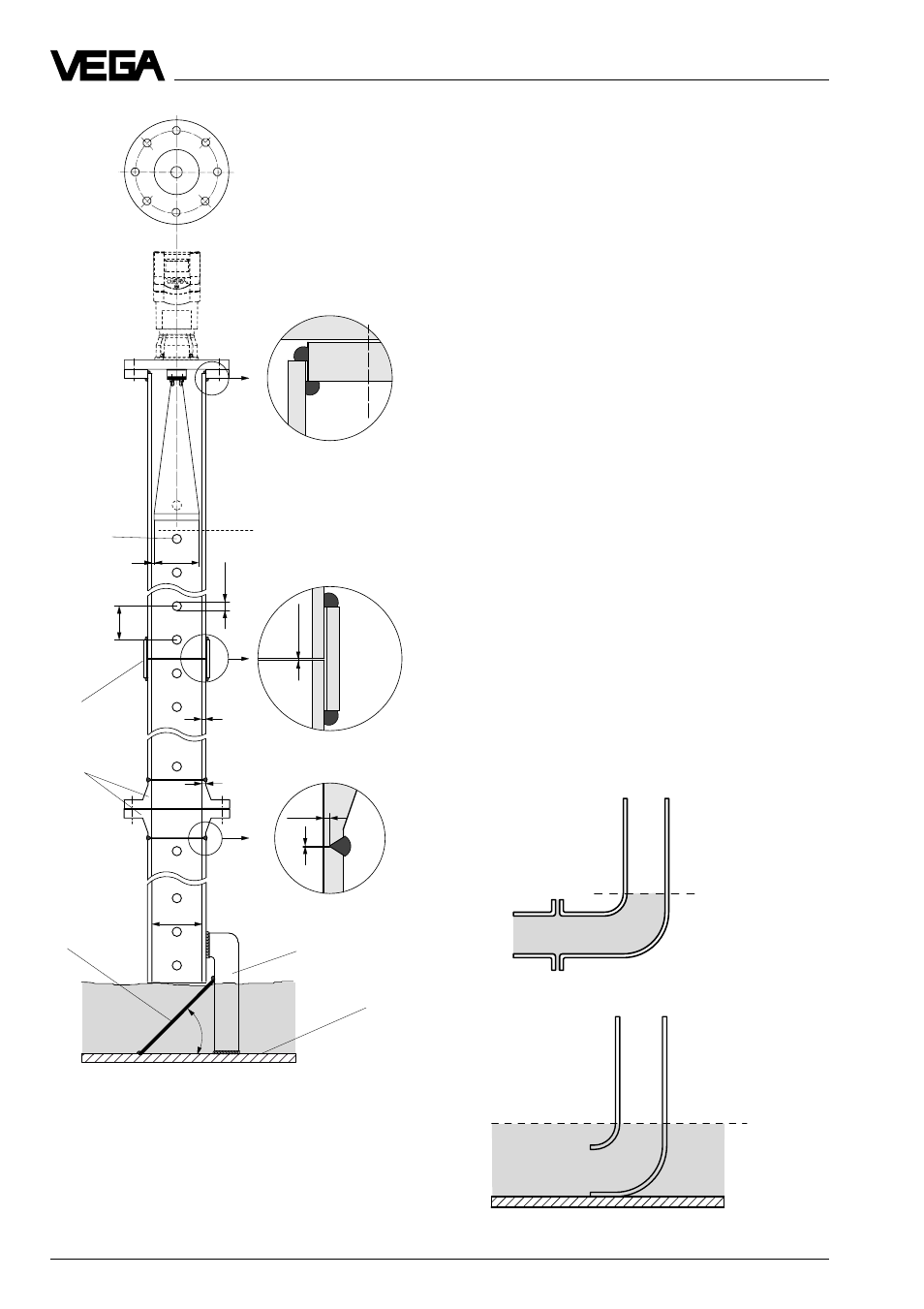

У заполняемого материла с низкой диэлект-
рической постоянной (<4) часть радарных
сигналов пронизывает заполняемый матери-
ал. Если резервуар почти пустой, то от дна
резервуара тоже образуется эхо.
Причем при определенных условиях дно
резервуара вызывает более сильный эхо-
сигнал, чем поверхность заполняемого мате-
риала. С помощью рассеивающего экрана на
конце измерительной трубы отраженные от
дна резервуара радарные сигналы
рассеиваются. В результате при почти пус-
том резервуаре и измеряемой среде с малой
диэлектрической постоянной, уровень
заполнения поставляет более четкое эхо, чем
дно резервуара.
Благодаря рассеивающему экрану полезный
сигнал четко определяется при почти пустом
резервуаре и уровне заполнения
0 % и измеряемая величина надежно выде-
ляется.
Вместо рассеивающего экрана опуск или
отводная труба могут быть оборудованы на
конце также трубчатым отводом. Он отража-
ет часть радарных сигналов, которые прони-
зывают заполняемый материал, точно также
диффузионно в сторону и уменьшает этим
сильное эхо от конца трубы или дна
резервуара.
Фланец
DN 100
Зачищенные
отверстия
Соединитель-
ная муфта
Приваренные
торцовые
фланцы
Экран
Плоский
приваренный фланец
Сварка
соединительной
муфты
Сварка торцового
фланца
Крепление изме-
рительной трубы
Основа-
ние
резер-
вуара
Отвод трубы на конце отводной трубы
Отвод трубы на конце опуска
