7

Руководство по монтажу и техническому обслуживанию atmoCRAFT

GUS

2.7

Функциональные элементы и органы управления

13

12

15

14

3

4

1

6

5

2

10

9

8

7

11

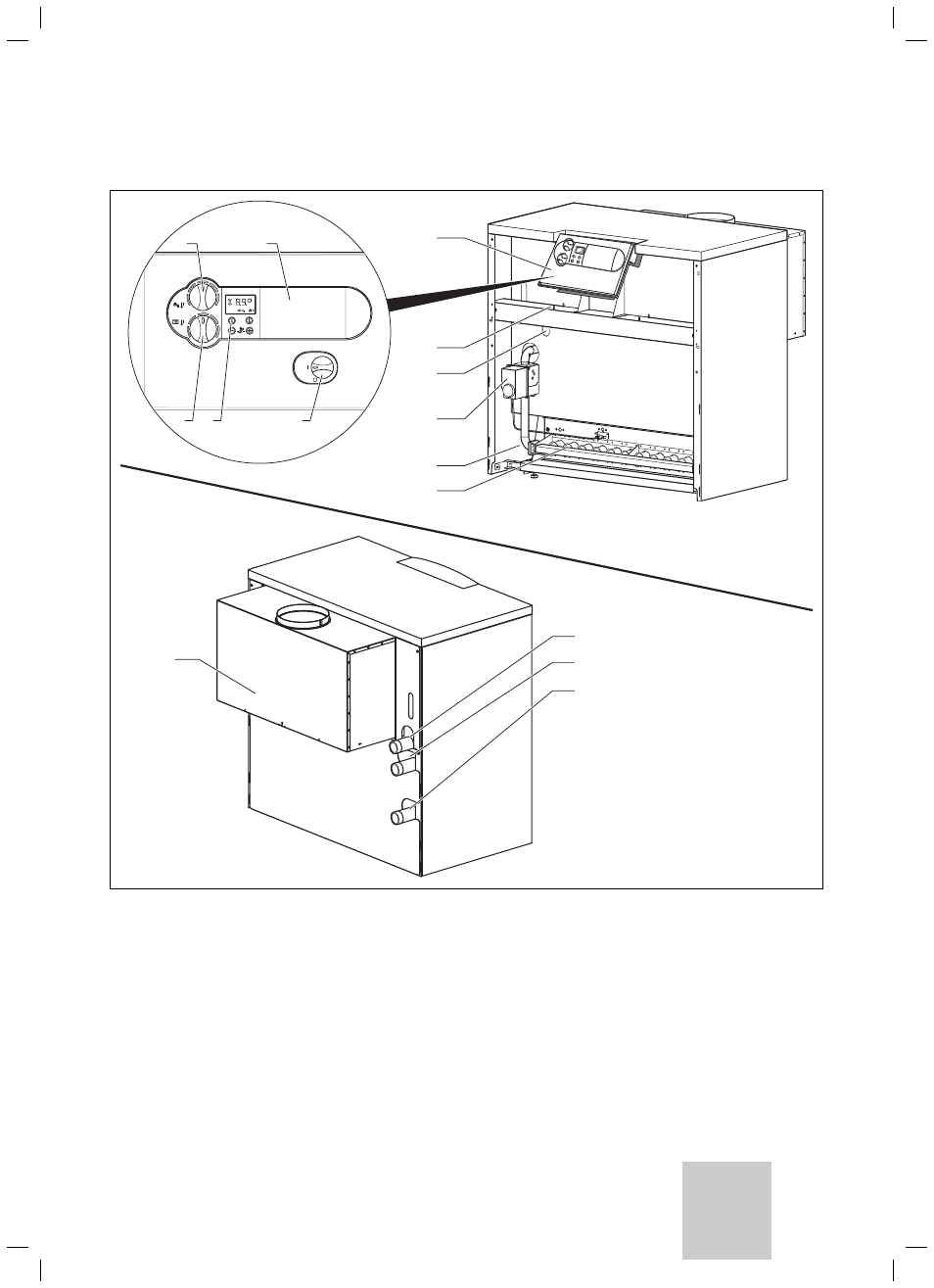

Рис. 2.1 Обзор функциональных элементов

Пояснения к рисунку:
1 Распределительная

коробка

2 Газовая

арматура

3 Горелка
4 Кран для наполнения и опорожнения котла
5 Погружная

гильза

6 Тепловой

предохранитель

Органы управления распределительной коробки:
7 Главный

выключатель

8 Цифровая информационно-аналитическая система с дисплеем
9 Регулятор температуры подачи
10 Регулятор температуры бойлера
11 Место монтажа регулирующих устройств Vaillant

Штуцеры на задней стенке котла:
12 Подающая линия
13 Подключение газопровода
14 Обратная линия
15 Предохранитель тяги

Описание устройства 2
