Instrucţiuni de instalare şi întreţinere atmoCRAFT
RO

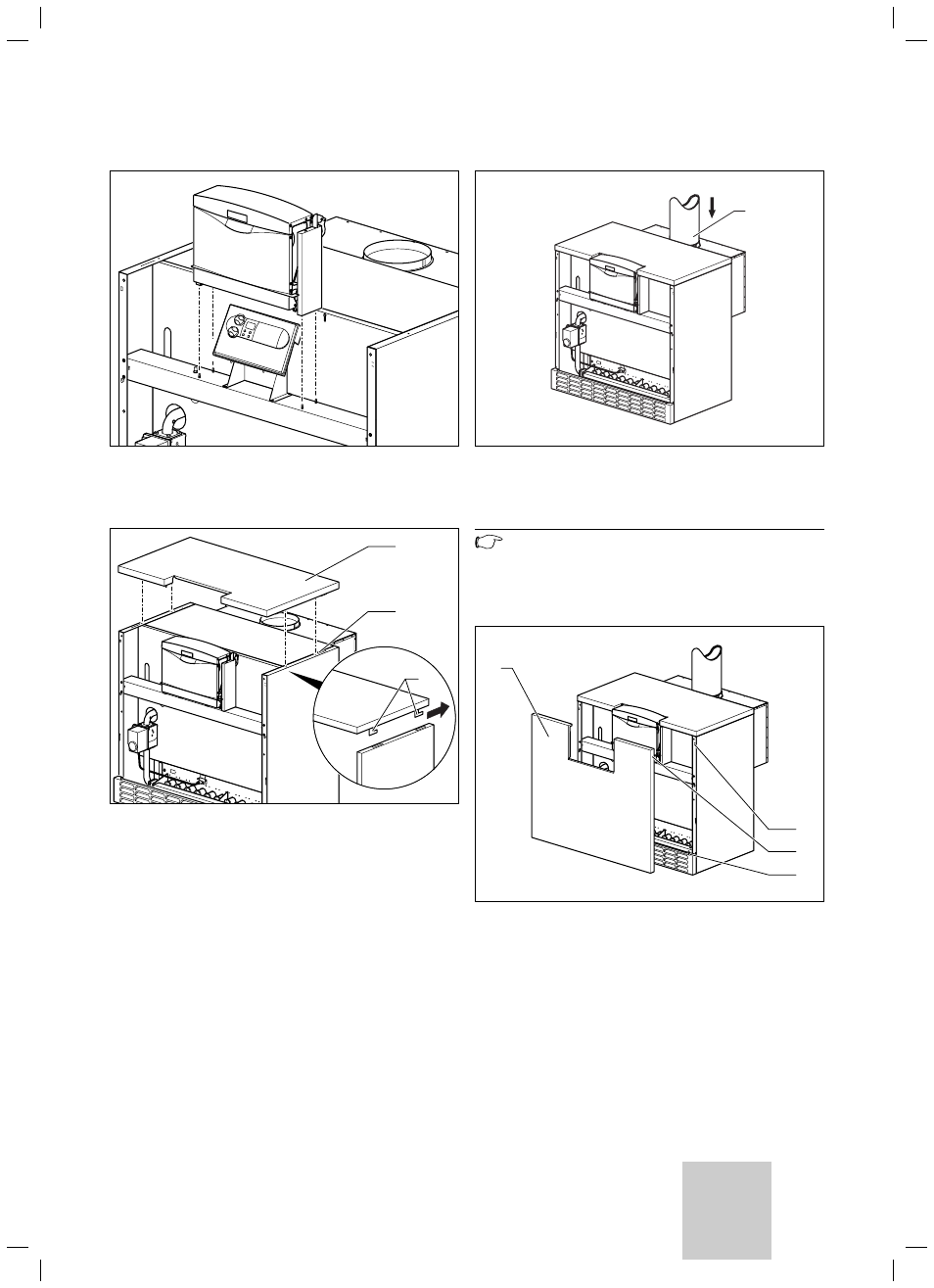

Fig. 4.45 Fixarea capacului casetei electronice
• Introduceţi capacul peste pupitrul electronic, aşa încât
acesta să se fixeze în cepul de pe braţul transversal.
1
2
3
Fig. 4.46 Aşezarea capacului din tablă
• Aşezaţi capacul din tablă (1). Pentru aceasta, treceţi
eclisele (3) ale capacului din tablă prin fantele tablelor
laterale din tablă (2). Împingeţi capacul din tablă spre
înapoi, până când muchia din faţă a capacului din tablă
se aliniază cu tablele laterale.
1
Fig. 4.47 Montarea tubului de gaze arse
• Introduceţi tubul de gaze arse al clădirii (1) pe
deflectorul de gaze arse.
Indicaţie!
Aveţi în vedere ca tubul de gaze arse (1) să stea
lipit în interiorul racordului tubular al
deflectorului de gaze arse.
1
2
3
4
Fig. 4.48 Montarea plăcii frontale din tablă
• Aşezaţi placa frontală (1) pe bolţurile (2) plăcii
soclului.
• Apăsaţi paravanul frontal (1) cu cele două ştifturi (3) în
arcurile de fixare (4).
