33 Руководство по монтажу и техническому обслуживанию atmoCRAFT GUS
5.4.6 Подключение внешних датчиков, регуляторов
(принадлежности)

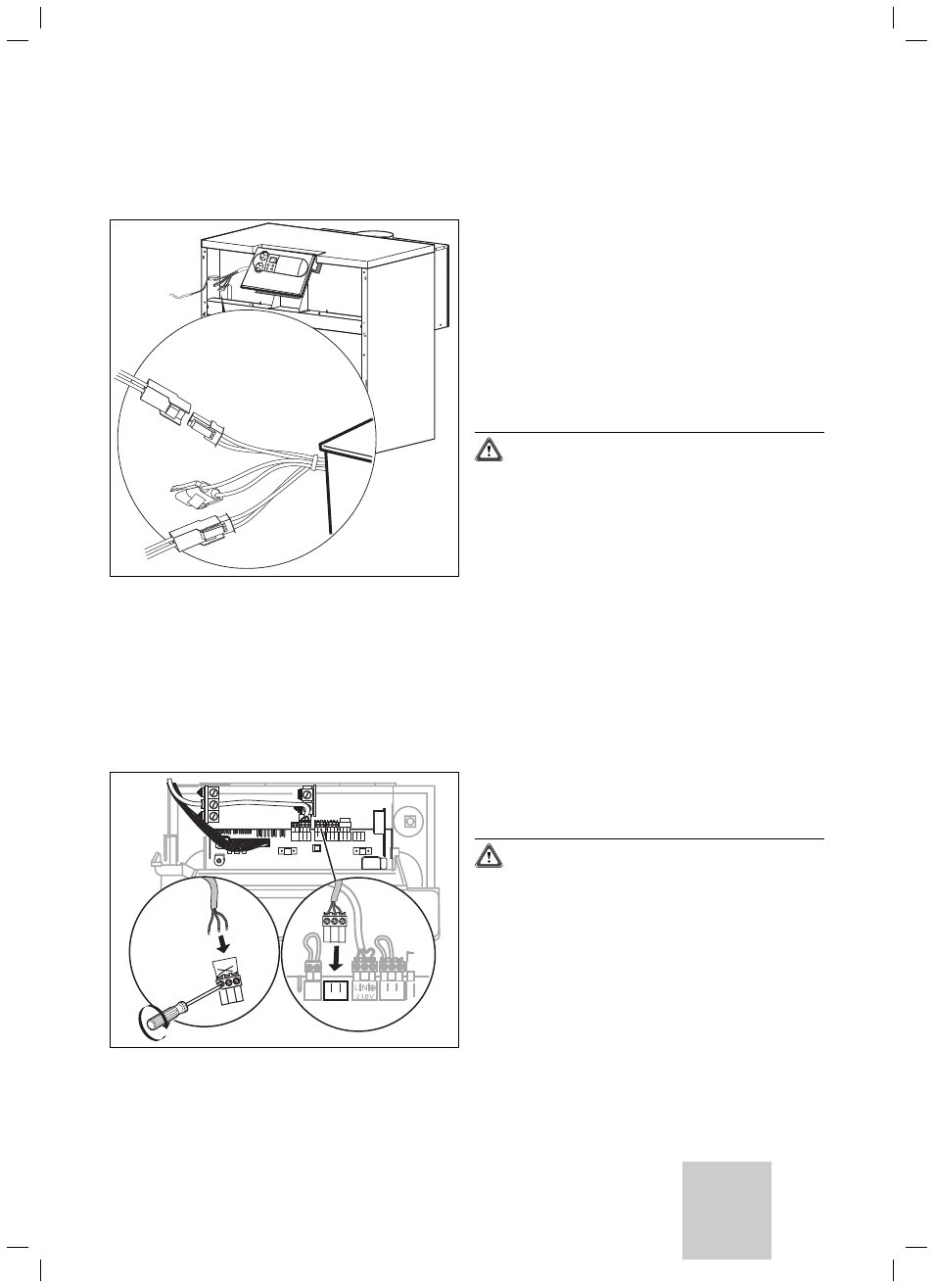

Рис. 5.5 Подключение датчиков
• Присоедините датчики для функции памяти к штекерам
(белого цвета) на кабельном жгуте.
• Присоедините наружный датчик к штекеру X8 (при
использовании VRC 410 или 420).
• Присоедините устройство отсечки подачи газа при
прекращении поступления воды или регулятор давления газа
к «накладному термостату» (ProE), используя контакты
с нулевым потенциалом, а заслонку газохода
к принадлежности.
L N
230V
7 8 9
RT 24V
24V
230V
Рис. 5.6 Подключение регулирующего устройства к 7-8-9
Принадлежности, присоединяемые к системе ProE
Информация об электромонтаже следующих принадлежностей
приведена в соответствующих инструкциях:
– Емкостной водонагреватель
– Отопительный насос системы отопления
– Регулирующие устройства
6 Ввод в эксплуатацию
Первый ввод устройства в эксплуатацию и инструктаж
пользователя должны быть проведены квалифицированным
специалистом.
Последующие включения устройства описаны в руководстве по
эксплуатации в разделе 4.3 «Ввод в эксплуатацию».
Внимание!
Перед вводом в эксплуатацию, а также после
осмотров, технического обслуживания и ремонта
проверять герметичность газового аппарата!
6.1 Заполнение установки
6.1.1 Водоподготовка в отопительных системах
Требования к хараетристикам воды для наполнения и подпитки:
В качестве воды для наполнения можно использовать воду
с карбонатной жесткостью до 3,0 моль/м
3 (16,8 °dH).
При более жесткой воде во избежание образования накипи
необходимо выполнить комплексирование жесткости или
умягчение.
Греющая вода (оборотная вода):
В открытых отопительных системах с двумя предохранительными
трубопровродами, при которых греющая вода циркулирует
через расширительный сосуд, требуется добавление
связывающего кислород средства; при этом достаточный избыток
в линии возврата должен обеспечиваться путем регулярного
контроля.
Во всех других установках этой группы никаких мер по
контролю состава греющей воды не требуется.
Внимание!
Во избежание неисправностей из-за образования
накипи в открытых установках, а также при общей
жесткости воды для наполнения и подпитки свыше
3 моль/м
3 (16,8 °dH) рекомендуется умягчение воды.
При этом соблюдать инструкцию по использованию
соответствующего умягчающего средства.
