7
Instrucţiuni de instalare şi întreţinere atmoCRAFT
RO
2.7
Elementele funcţionale şi de comandă
13
12
15
14
3
4
1
6
5
2
10
9
8
7
11

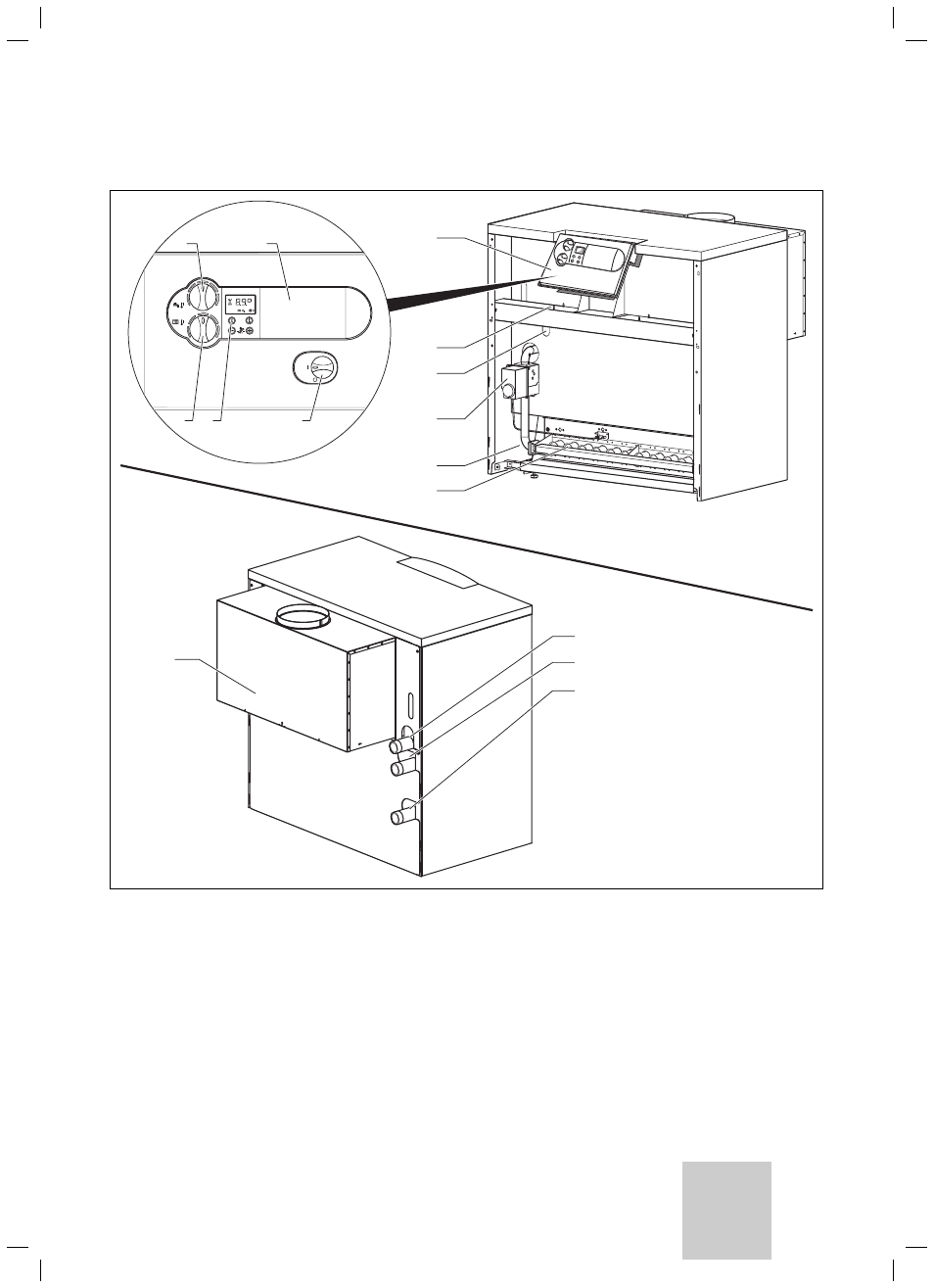

Fig. 2.2 Privire de ansamblu asupra elementelor funcţionale
Legendă:
1
Pupitrul de comandă
2 Armătura de gaz
3 Arzătorul
4 Robinetul de umplere şi golire a cazanului
5 Manşonul
imersat
6 Limitatorul de siguranţă al temperaturii
Elementele pupitrului de comandă:
7 Întrerupătorul general PORNIT/OPRIT
8 Sistemul digital de informare şi analiză cu display
9 Comutator reglare temperatură pe tur
10 Comutator reglare temperatură pe boiler
11 Locul de montare pentru regulatoare Vaillant
Racordurile pe partea posterioară a cazanului:
12 Racordul turului încălzirii (HVL)
13 Racordul de gaz
14 Racordul returului încălzirii (HRL)
15 Siguranţa de tiraj (Deflector gaze arse)
Descrierea aparatului 2
