Руководство по монтажу и техническому обслуживанию atmoCRAFT

GUS

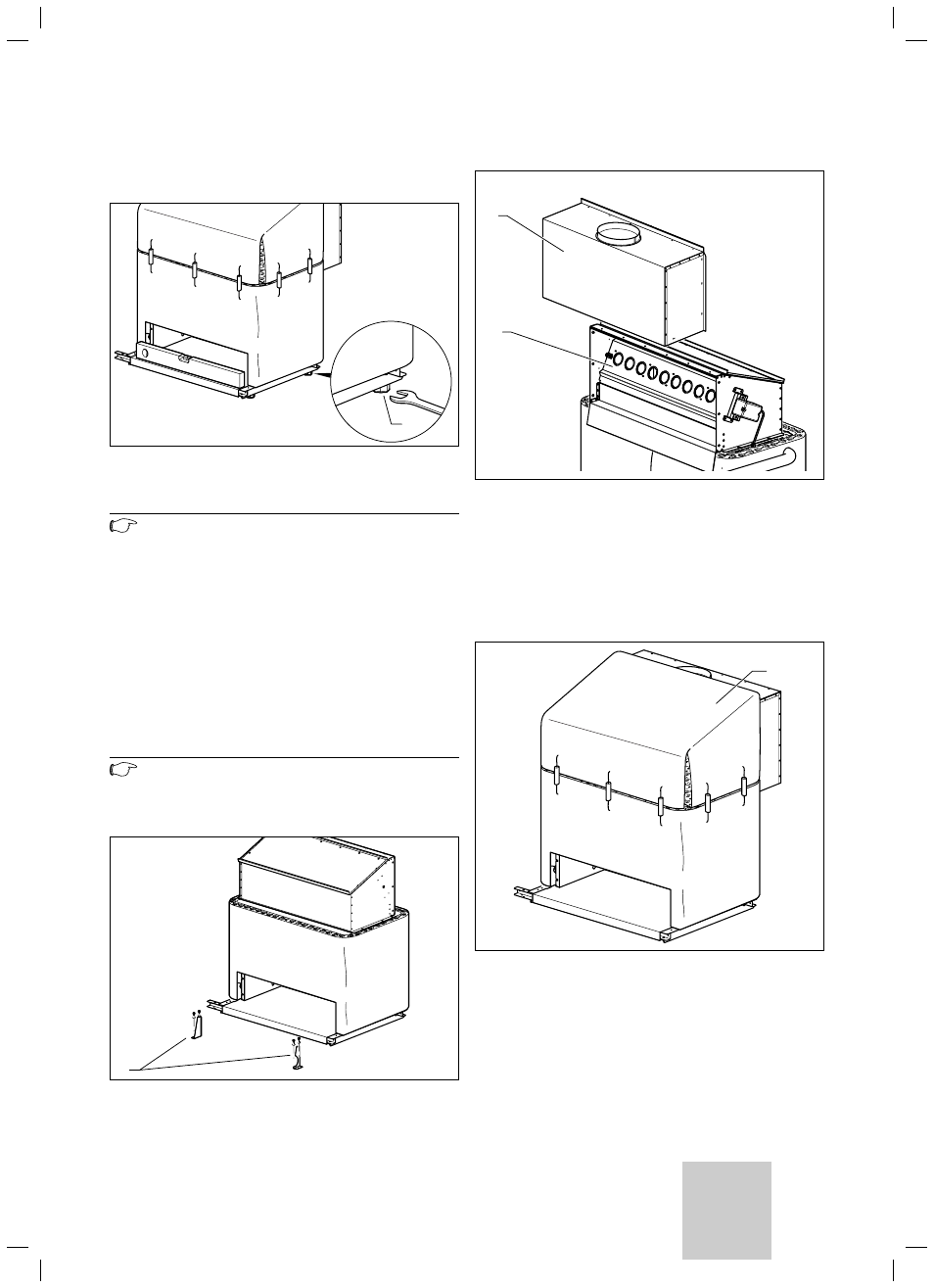

4.5.4 Выверка котельного блока

1

Рис. 4.30 Выверка котельного блока

Котельный блок должен располагаться горизонтально.

Указание!

Не должно иметься подъема в сторону заглушки в
верхней втулке, т. к. иначе в котельном блоке
образуются воздушные пузыри.

• Выполните выверку котельного блока на плите основания

в месте установки, используя регулируемые ножки котла (1,
раствор ключа 30).

• Полностью подключите котел со стороны воды и проверьте его

герметичность с испытательным давлением не более 6 бар.
Используйте протарированный манометр, т. к. давление
в водопроводе может быть значительно выше.

4.6 Монтаж

встраиваемых

узлов

Указание!

Если котел должен эксплуатироваться с газом LL,
рекомендуется установить дросселирующие вставки.
См. также 6.2.8.

1

Рис. 4.31 Монтаж кронштейнов

• Навинтите оба кронштейна (1) справа и слева на раму.

1

2

Рис. 4.32 Монтаж предохранителя тяги

• Установите предохранитель тяги (1) на коллектор продуктор

сгорания (2).

• Свинтите предохранитель тяги вверху, справа и слева

самонарезающими винтами с коллектором продуктов
сгорания.

• Проверьте герметичность предохранителя тяги на коллекторе

продуктов сгорания. Он должен прилегать ровно и плотно.

1

Рис. 4.33 Изолирование коллектора продуктов сгорания

• Нанесите изоляцию (1) коллектора продуктов сгорания.

Следите за тем, чтобы изоляция плотно облегала коллектор.

• Закрепите изоляцию входящими в объем поставки

пружинными зажимами к изоляции котельного блока.
