12

Instrucţiuni de instalare şi întreţinere atmoCRAFT

4.3

Distanţele minime recomandate la instalare

1000

500

100

B

A

500

2100

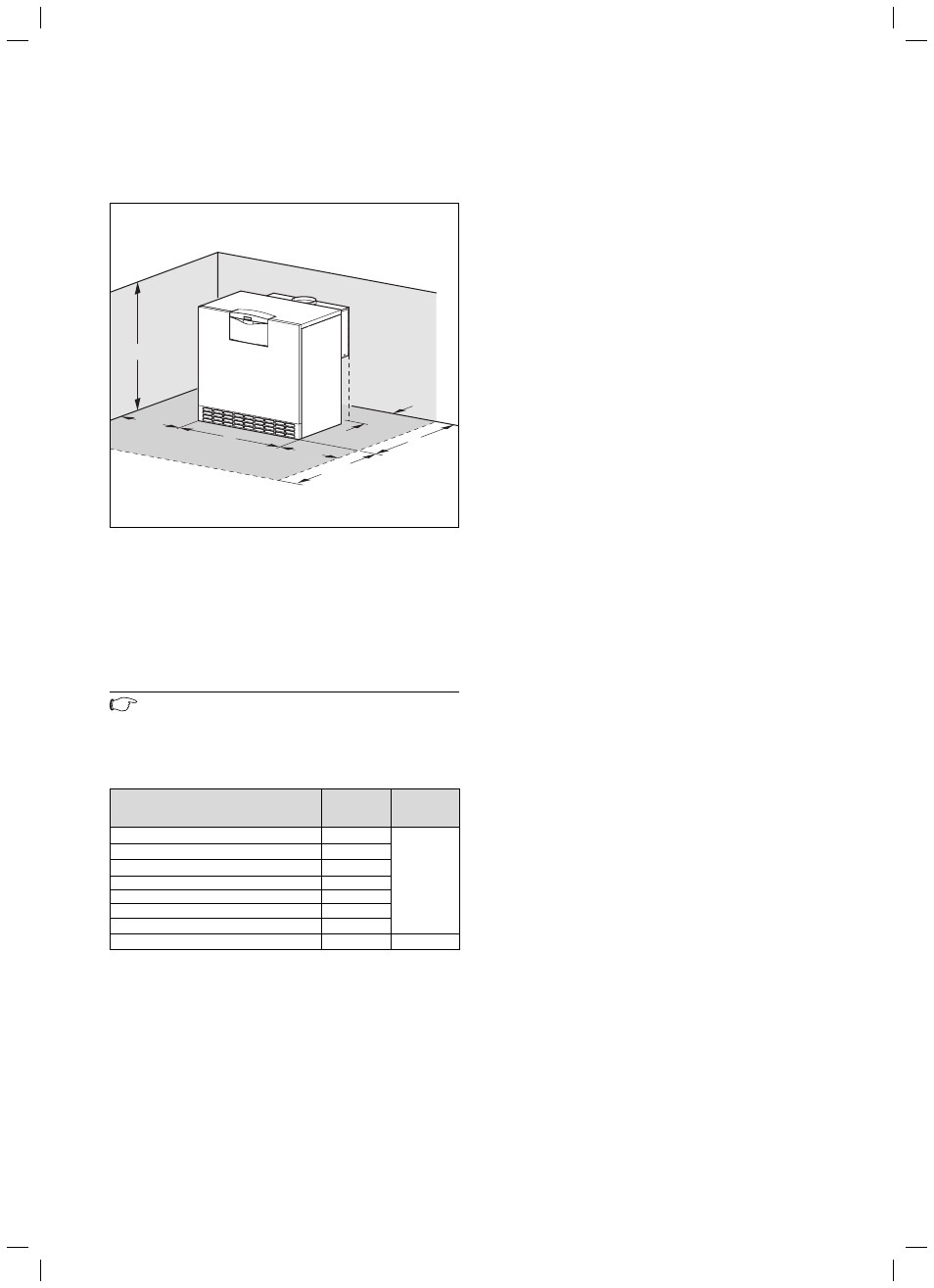

Fig. 4.2 Distanţele minime

La instalarea cazanului, se vor respecta distanţele
minime prezentate în fig. 4.3, pentru a asigura o
accesibilitate fără dificultăţi la cazan.
Înălţimea spaţiului de încălzire trebuie să fie de minim
2100 mm. Distanţele laterale indicate în acest desen,
precum şi distanţa din faţa aparatului privesc doar
lucrările de întreţinere.

Indicaţie!

Se va avea în vedere că, la montajul unui cazan
pe elemenţi, este necesar un spaţiu liber
suficient pe ambele laturi (min. 500 mm).

Tipul cazanului

A

B

65 kW

850

1060

75 kW

930

85 kW

1010

100 kW

1170

115 kW

1250

125 kW

1410

145 kW

1570

160 kW

1730

1112

Tab. 4.2 Dimensiuni (cote în mm)

4 Montajul
