13
Instrucţiuni de instalare şi întreţinere atmoCRAFT
RO
4.4
Blocul cazanului, pe elemenţi
Indicaţie!
Dacă montaţi un cazan pe elemenţi, vă rugăm
să citiţi în continuare la 4.4.1. Dacă montaţi un
cazan aflat în stare premontată, vă rugăm să
citiţi în continuare la 4.5.
4.4.1 Setul de livrare al blocului cazanului pe
elemenţi
Verificaţi după imagine şi tabel dacă setul de livrare este
complet şi nedeteriorat.
A
B
C
1
E
D
2
F

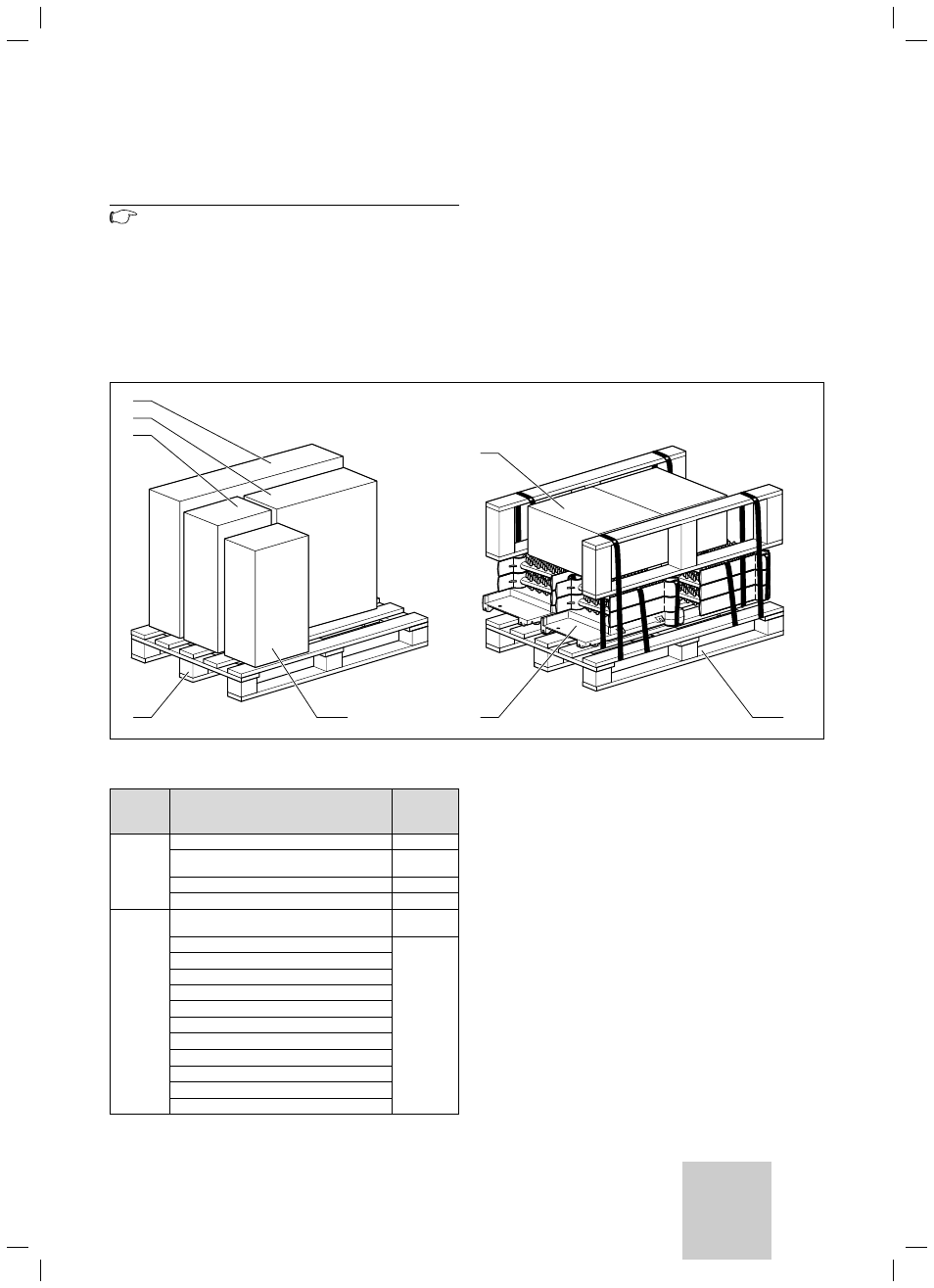

Fig. 4.3 Setul de livrare al blocului cazanulu pe elemenţi
Paletul
Denumire
Unitate
1
Carcasa
A
Arzătorul, tijele ceramice şi pupitrul
electronică
B
Colectorul de gaze arse
C
Deflector, carcasa pupitrului electronic
D
2
Schimbătorul de căldură în elementele
componente
E
Placa din tablă
F
Tabla de montaj
Barele de ancorare
Niplurile cazanului
Ţeava de distribuţie a apei
Cotul de retur/tur
Cotul de golire
Dopurile
Materialul izolator
Riglele din lemn
Piesele mici, picioarele
Tab. 4.3 Setul de livrare al blocului cazanului pe elemenţi
Montajul 4
