Instrucţiuni de instalare şi întreţinere atmoCRAFT
RO
6.2.2 Verificarea presiunii de racord (presiunea
dinamică a gazului)
2
1

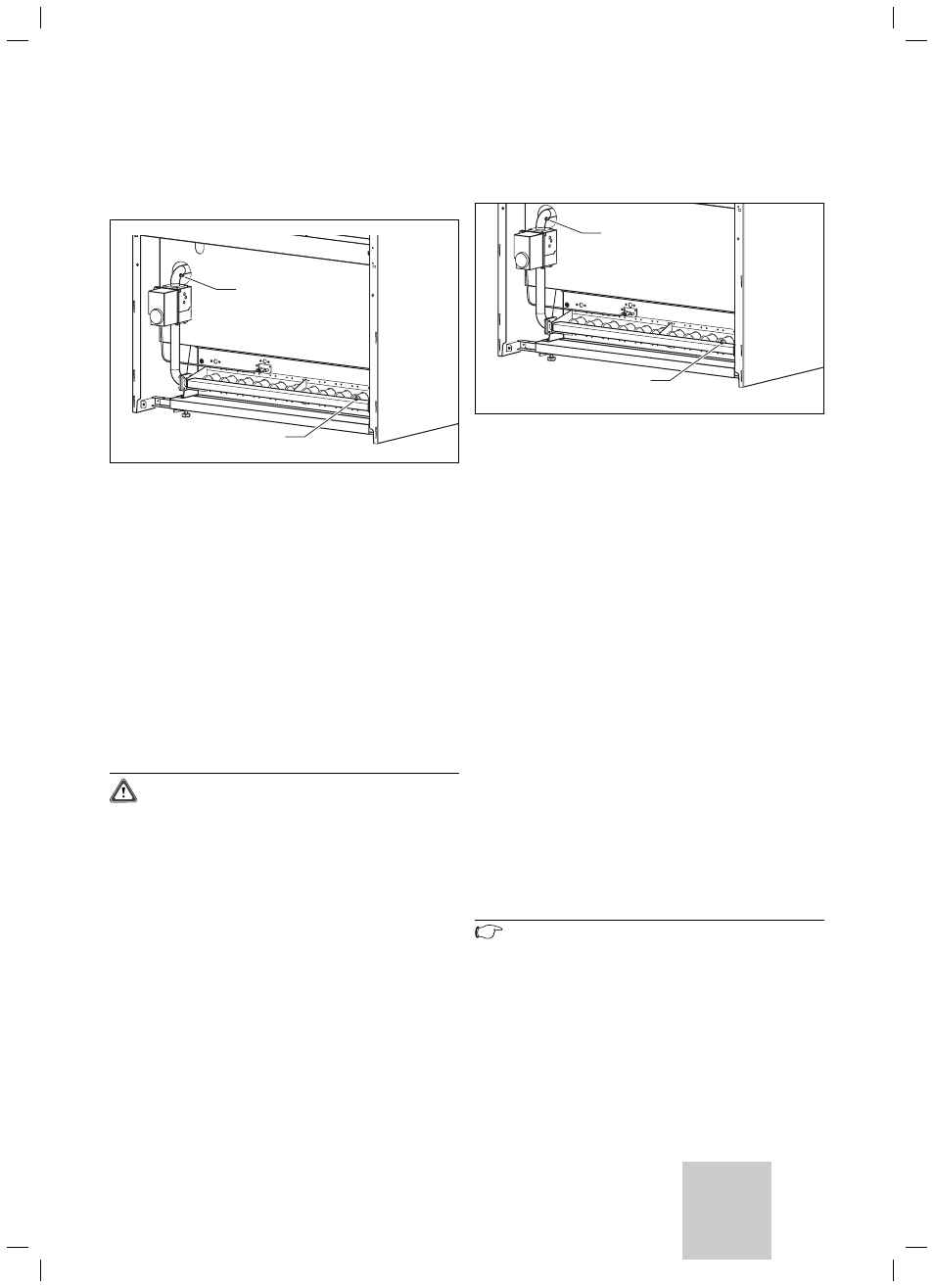

Fig. 6.1 Ştuţurile de măsurare a presiuni de racord
Pentru verificarea presiunii de racord, procedaţi după
cum urmează:
• Scoateţi cazanul din funcţiune.
• Închideţi robinetul de gaz de pe ţeava principală de
alimentare cu gaz a cazanului.
• Îndepărtaţi şurubul din ştuţul de măsurare a presiunii
de racord (1) şi racordaţi un manometru adecvat.
• Puneţi cazanul în funcţiune corespunzător capitolului
6.
• Măsuraţi cu manometrul presiunea dinamică la
racordul gazului.
Presiunea dinamică admisă la racordul gazului pentru
gaze naturale: 20 mbar
Presiunea dinamică admisă la racordul gazului pentru
gaze lichefiate: 30 mbar
Atenţie!
Dacă presiunea de racord se situează în afara
acestor domenii, determinaţi cauza abaterii şi
remediaţi defecţiunea.
Dacă nu se constată nici o defecţiune, nu
efectuaţi nici un reglaj şi nu puneţi cazanul în
funcţiune; anunţaţi societatea furnizoare de
gaz.
• Scoateţi cazanul din funcţiune.
• Detaşaţi manometrul şi închideţi ştuţul de măsurare a
presiunii de racord (1) cu şurubul de etanşare.
6.2.3 Reglajul gazului după metoda presiunii la duză
2
1
Fig. 6.2 Reglarea presiunii la duze
Un reglaj al gazului este necesar numai după trecerea
aparatului pe gaze lichefiate. Pentru reglare, trebuie să
se îndepărteze capacul şuruburilor de reglaj.
• Închideţi robinetul de gaz de pe ţeava principală de
alimentare cu gaz a cazanului.
• Desfaceţi şurubul de închidere din ştuţul de măsurare
a presiunii la duză (2) şi racordaţi un manometru de
gaz cu rezoluţie de 0,1 mbar la ştuţul de măsurare a
presiunii la duză de la ţeava de distribuţie a gazului.
• Deschideţi din nou robinetul de gaz.
• Puneţi cazanul în funcţiune corespunzător capitolului
6.
Reglarea treptei 1:
• Comutaţi cazanul prin punctul de diagnoză d.00 pe
regimul de funcţionare în treapta I.
• Reglaţi presiunea la duză pentru sarcină parţială 60 %
(treapta 1) cu o şurubelniţă de la şurubul cu fantă.
Rotire în dreapta (+) = presiune la duză mai mare - mai
mult gaz
Rotire în stânga (–) = presiune la duză mai mică - mai
puţin gaz
Reglarea treptei 2:
• Comutaţi cazanul după caz prin punctul de diagnoză
d.00 pe regimul de funcţionare la sarcină maximă.
• Comparaţi presiunea la duză cu valoarea din tabel de
la capitolul 6.2.4.
Indicaţie!
Rotiţi numai până la valoarea reglată a presiunii
la arzător. Rotirea peste această limită poate
duce la distrugerea regulatorului de presiune.
• Reglaţi mai întâi presiunea la duză pentru puterea
nominală (treapta 2) cu o cheie fixă de 8 de la piuliţa
hexagonală (1). Ţineţi fix şurubul de reglaj cu ajutorul
unei şurubelniţe (2).
Rotire în dreapta (+) = presiune la duză mai mare - mai
mult gaz
Rotire în stânga (–) = presiune la duză mai mică - mai
puţin gaz
