17 Instrucţiuni de instalare şi întreţinere atmoCRAFT RO
1
2

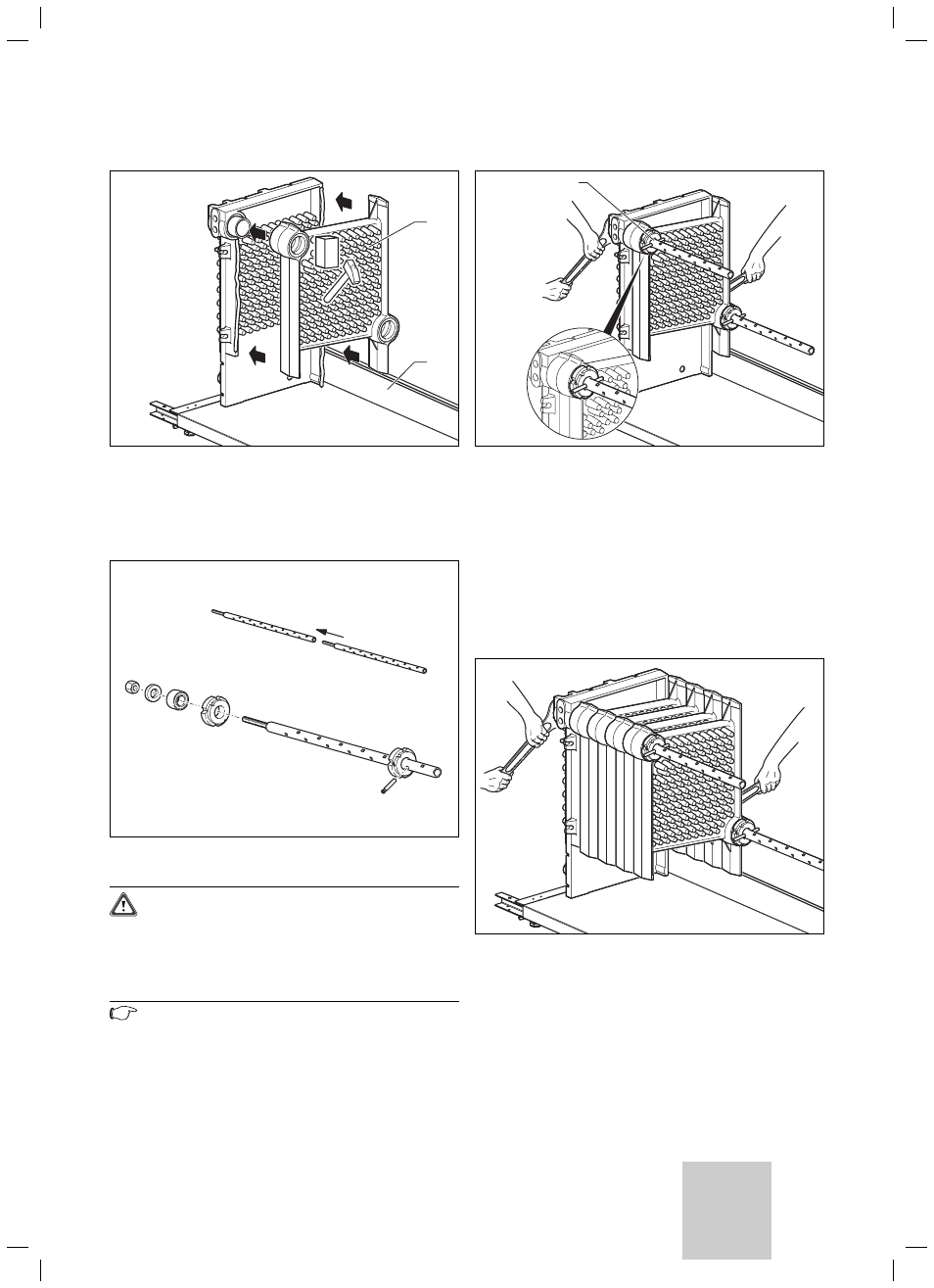

Fig. 4.14 Aşezarea primului element central
• Deplasaţi un element central (1) pe şina de montaj (2)
şi împingeţi-l cu butucul elementului central pe niplul
elementului final din stânga.
• Loviţi uşor elementul central pentru a se introduce.
Fig. 4.15 Instrument de presare
Atenţie!
La montarea blocului cazanului, utilizaţi numai
instrumente originale (instrumentul de presare
Vaillant) şi procedaţi ca în figura alăturată.
Instrumentul poate fi împrumutat de la serviciul
de asistenţă tehnică.
Indicaţie!
Pentru a obţine cea mai bună etanşeitate
posibilă, vă recomandăm să presaţi întotdeauna
numai un element central.
1
Fig. 4.16 Presarea primului element central
• Apropiaţi prin presare elementul final din stânga şi
elementul central cu ajutorul instrumentului de
presare (1).
Strangeţi uniform elementii din fontă prin butucii de
tur şi retur. Se va avea în vedere paralelismul blocului
cazanului (dacă este posibil, se va efectua o măsurare
ulterioară).
Controlaţi dacă niplurile au intrat uniform în butuci.
Fanta inelară vizibilă nu trebuie să depăşească
0,4 mm.
Fig. 4.17 Montarea celorlalte elemente centrale
• Luaţi următorul element central, aplicaţi silicon pe
riglele de etanşare cu o mişcare continuă, curăţaţi
butucii, aplicaţi grund pe butuci şi montaţi elementul
central aşa cum este descris mai sus.
• Procedaţi în mod corespunzător şi cu următoarele
elemente centrale.
• Montaţi elementul final din dreapta şi presaţi-l.
Montajul 4
