4.4.2 Объем поставки коллектора продуктов сгорания
Проверьте комплектность и целостность объема поставки,
используя приведенные рядом рисунок и таблицу.
B
A

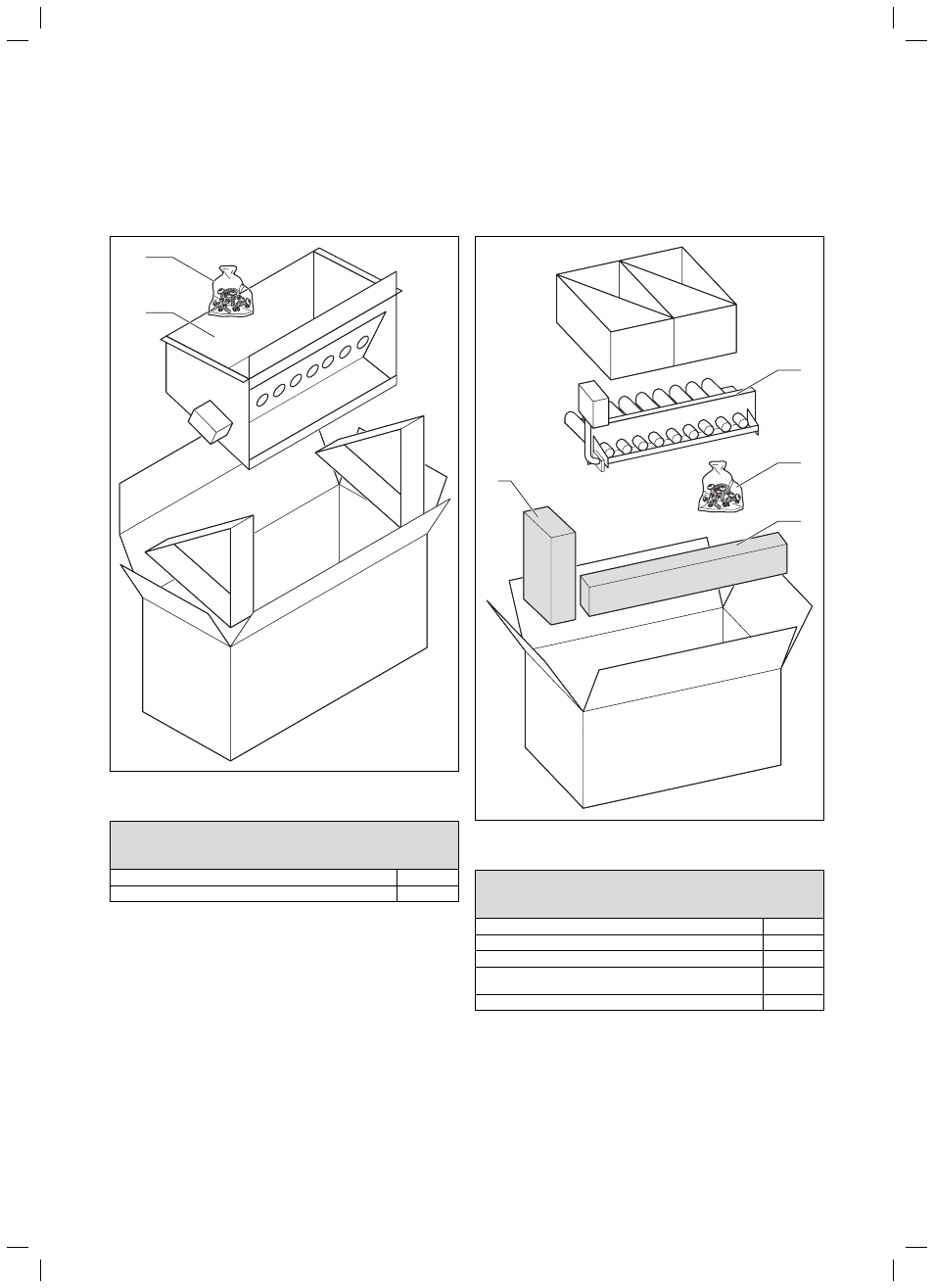

Рис. 4.4 Объем поставки коллектора продуктор сгорания
Наименование
Коллектор продуктов сгорания (включая серводвигатель)
A
Уплотнительная лента и винты
B
Табл. 4.4 Объем поставки коллектора продуктор сгорания
4.4.3 Объем
поставки
горелки
Проверьте комплектность и целостность объема поставки,
используя приведенные рядом рисунок и таблицу.
B
D
C
A
Рис. 4.5 Объем поставки горелки
Наименование
Блок электроники
A
Горелка, в комплекте с запальным трансформатором
B
Керамические стержни
Газовые соединительные трубы (1 до 115 кВт, 2 свыше 130
кВт)
C
Дополнительная упаковка (крепежные элементы)
D
Табл. 4.5 Объем поставки горелки
