26
Руководство по монтажу и техническому обслуживанию atmoCRAFT
• Навинтите горелку на винты, используя подкладные шайбы
и шестигранные гайки.

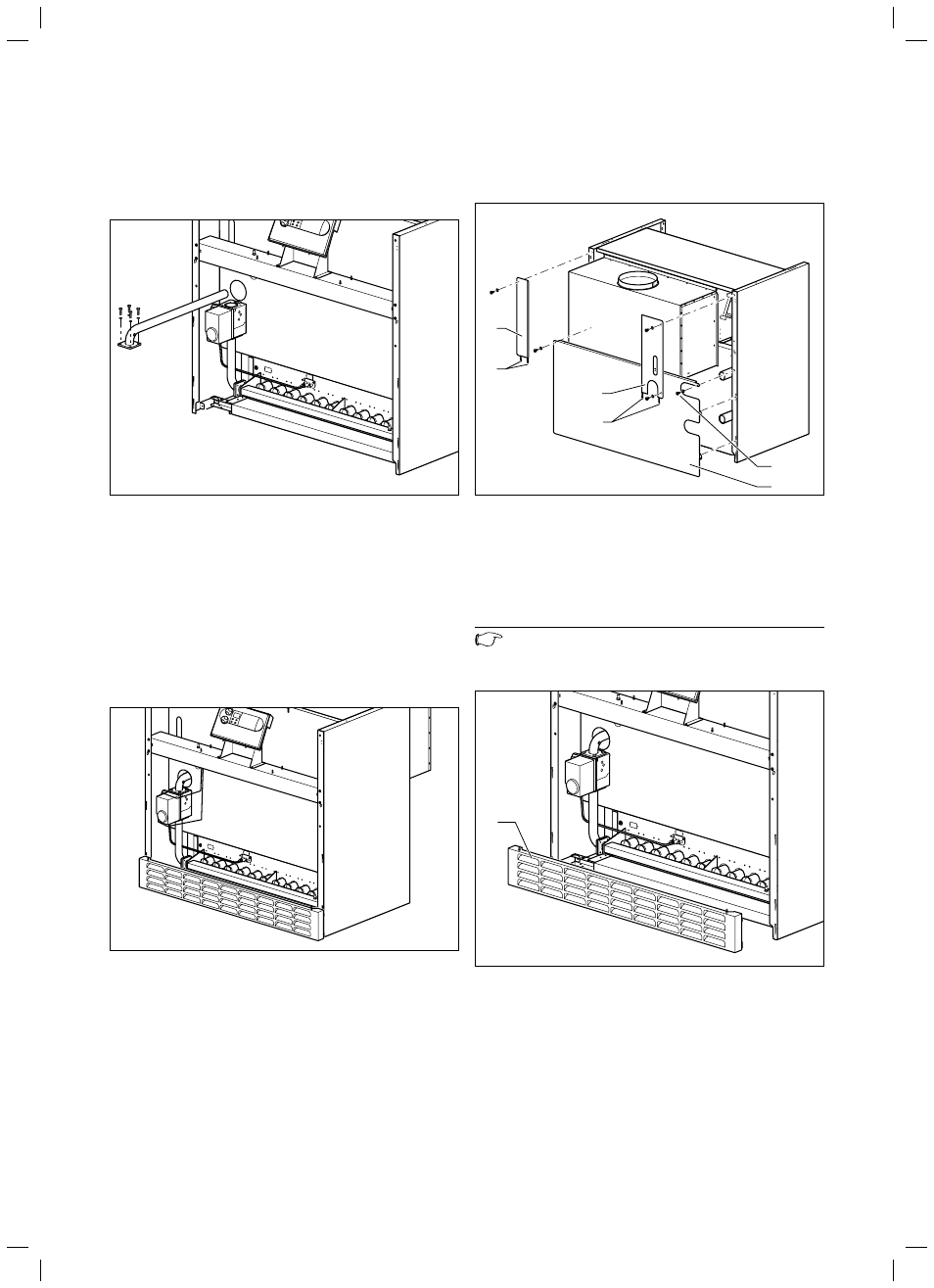

Рис. 4.42 Монтаж трубы подключения газа
• Снимите пылезащитное устройство с газовой арматуры.
• Проверьте, прочно ли силит в газовой арматуре кольцо
круглого сечения для уплотнения трубы подключения газа.
• Вставьте трубу сзади подачи газа с задней стороны котла
и свинтите соединительный фланец с газовой арматурой.
Начиная с мощности 125 кВт, Вы должны выполнить
предварительный монтаж трубы подачи газа, собрав ее из
двух входящих в объем поставки труб.
4.8 Присоединение
электрокабелей
Рис. 4.43 Подключение газовых вентилей и теплового предохранителя
• Соедините все соединительные кабели с блоком электроники
согласно схеме соединений, см. 5.4.3.
4.9 Монтаж
облицовки
1
2
4
5
3
3
Рис. 4.44 Монтаж листа задней стенки
• Подвесьте лист задней стенки (1) на крепежные элементы
в боковых листах и свинтите его самонарезающими винтами
(2) слева и справа.
• Вставьте накладки (3) дополнительных листов задней стенки (4)
и (5) и привинтите оба листа.
Указание!
Проверьте, правильно ли привинчены все листы.
1
Рис. 4.45 Монтаж решетки
• Установите решетку (1) в боковые крепления в боковых частях.
4 Монтаж
