Руководство по монтажу и техническому обслуживанию atmoCRAFT
GUS
6.2.2 Проверка
входного
давления
(давления истечения газа)
2
1

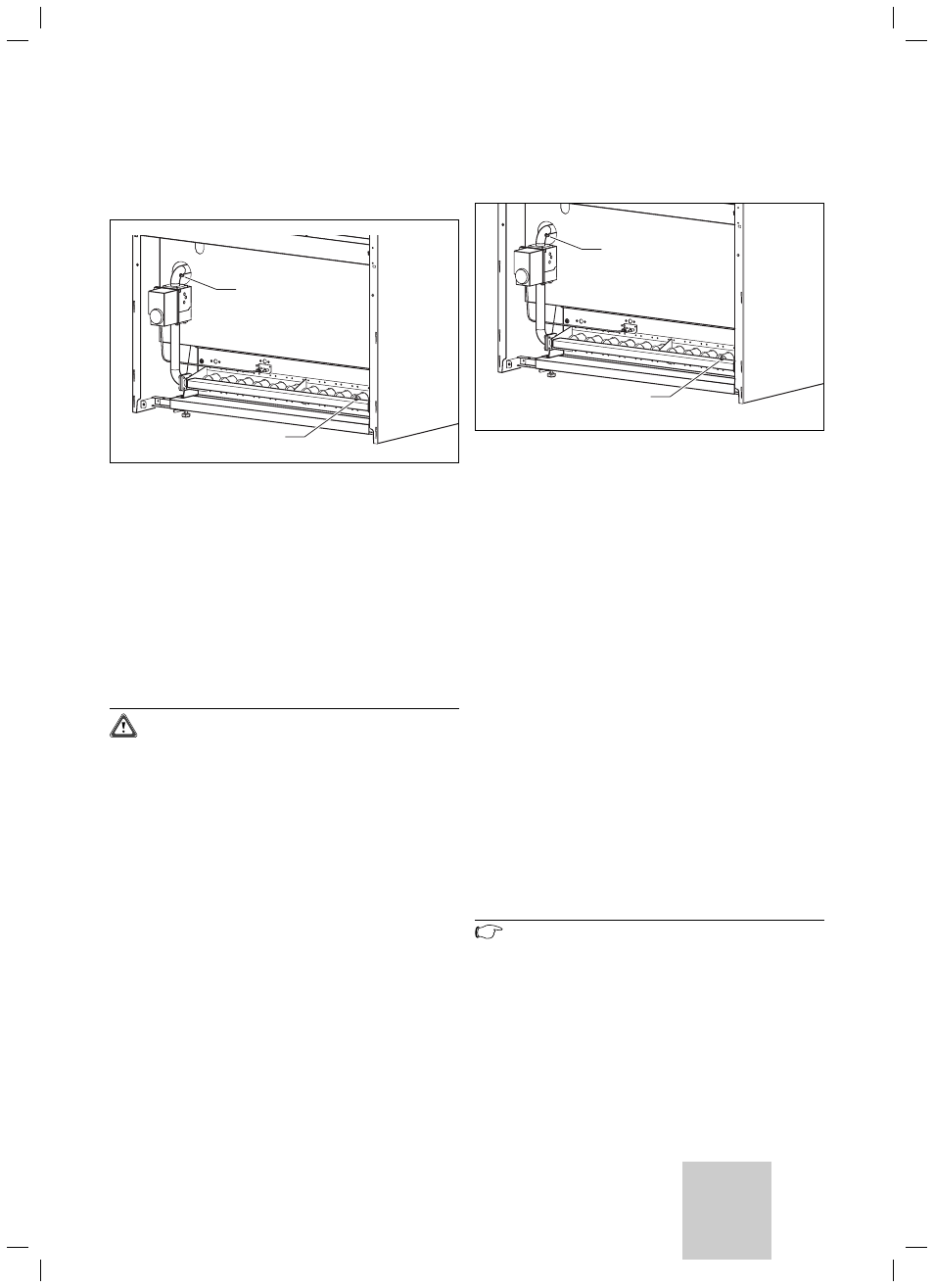

Рис. 6.1 Патрубок для измерения входного давления
При проверке входного давления соблюдайте следующий
порядок действий:
• Выключите котел.
• Закройте запорный газовый кран в главной линии подачи газа
в котел.
• Вывинтите винт из патрубка для измерения входного давления
(1) и присоедините подходящий манометр.
• Включите котел, как описано в главе 6.
• Измерьте входное давление газа по манометру.
Минимальное входное давление природного газа: 13 мбар
Максимальное входное давление сжиженного газа: 30 мбар
Внимание!
Если входное давление указанные значения,
определить причину отклонения и устранить
неисправность.
Если неисправность не удается локализировать,
запрещается выполнять настройку и включение котла;
об этом необходимо сообщить в предприятие по
снабжению газом.
• Выключите котел.
• Снимите манометр и закройте патрубок для измерения
входного давления (1) уплотняющим винтом.
6.2.3 Настройка по методу давления на соплах
2
1
Рис. 6.2 Настройка давления на соплах
Регулировка требуется только после переналадки на сжиженный
газ. Для настройки необходимо снять крышку регулировочных
винтов.
• Закройте запорный газовый кран в главной линии подачи газа
в котел.
• Вывинтите заглушку из патрубка для измерения давления на
соплах (2) и подключите манометр с разрешением 0,1 мбар
к патрубку для измерения давления на соплах на трубе
распределения газа.
• Откройте запорный газовый кран.
• Включите котел, как описано в главе 6.
Регулировка ступени 1
• Переключите котел через диагностическую точку d.00 на
режим ступени 1.
• Установите давление на соплах для частичной нагрузки 60 %
(ступень 1) винтом со шлицом, используя для этого отвертку.
Вращение по часовой стрелке (+) = давление на соплах выше
- больше газа
Вращение против часовой стрелки (-) = давление на соплах
ниже - меньше газа
Регулировка ступени 2
• Переключите котел через диагностическую точку d.00 на
режим ступени 2 (полная нагрузка).
• Сравните давление на соплах с табличным значением (гл.
6.2.4).
Указание!
Выполняйте вращение только до установленного
давления в горелке. Перекручивание может привести
к разрушению регулятора давления.
• Установите вначале давление на соплах для номинальной
нагрузки (ступень 2) шестигранной гайкой (1), используя для
этого ключ раствором 8. При этом удерживайте отверткой
регулировочный винт (2).
Вращение по часовой стрелке (+) = давление на соплах выше
- больше газа
Вращение против часовой стрелки (-) = давление на соплах
ниже - меньше газа
