17 Руководство по монтажу и техническому обслуживанию atmoCRAFT GUS
1
2

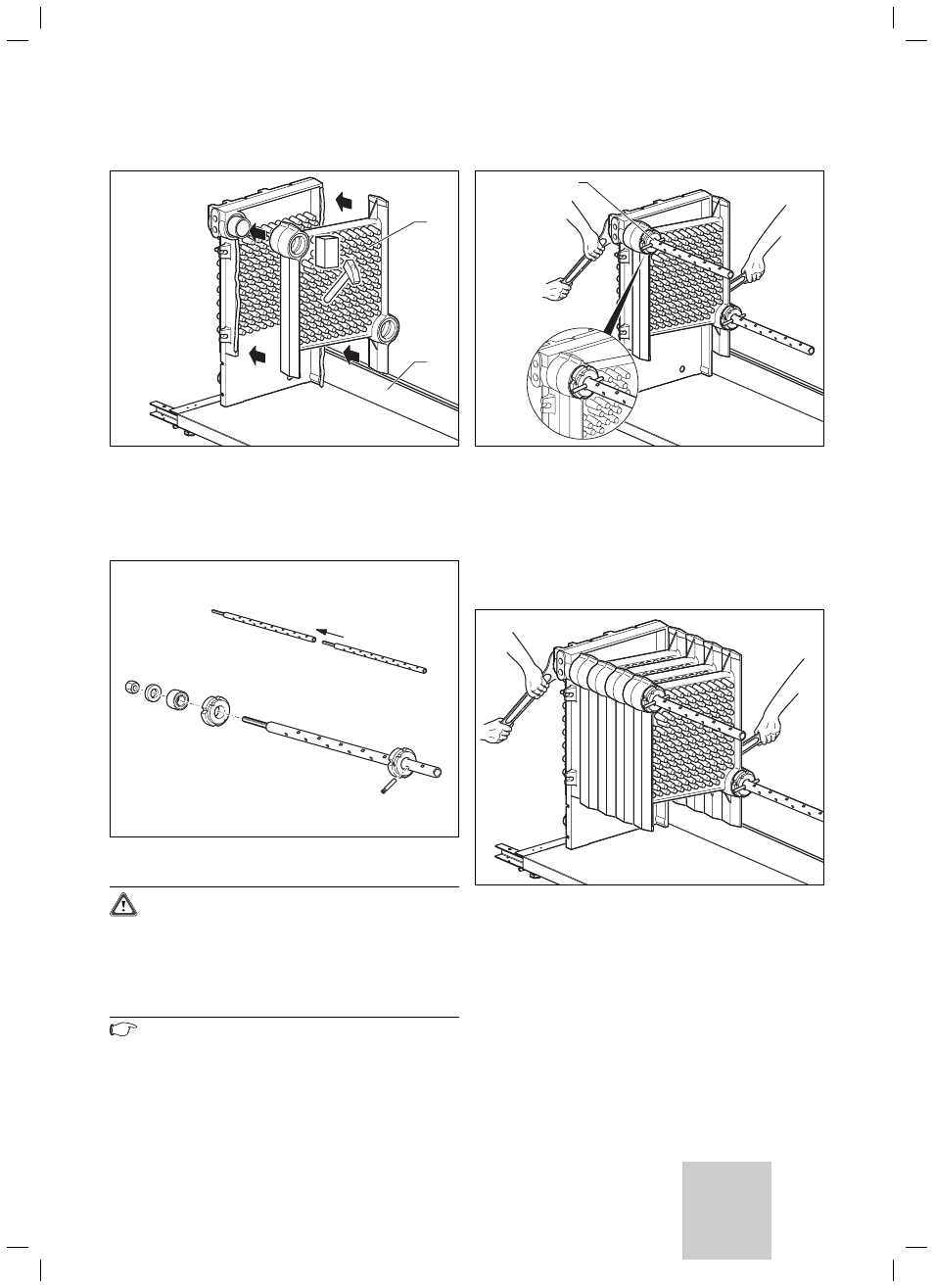

Рис. 4.14 Размещение первого среднего звена
• Установите среднее звено (1) на монтажную шину (2)
и вставьте ее со втулками среднего звено на ниппеля левого
концевого звена.
• Слегка забейте среднее звено.
Рис. 4.15 Стяжное устройство
Внимание!
При монтаже котлового блока используйте только
оригинальные инструменты (стяжное устройство
Vaillant Presswerkzeug) и учитывайте приведенный
ниже рисунок.
Инструмент Вы можете взять напрокат в гарантийно-
консультационной службе.
Указание!
Для достижения оптимальной герметичности мы
рекомендуем всегда запрессовывать одно звено.
1
Рис. 4.16 Стягивание первого среднего звена
• Стяните левое концевое звено и среднее звено с помощью
стяжного устройства (1).
Равномерно затяните литые звенья вдвоем через втулку подачи
и возврата. Следите за параллельностью котельного блока (по
возможности, измерьте).
Проверьте, равномерно ли вошли ниппеля во втулки. Видимый
кольцевой зазор должен составлять не более 0,4 мм.
Рис. 4.17 Монтаж всех других средних звеньев
• Возьмите следующее среднее звено, нанесите герметик на
уплотнительную планку, очистите втулки, смажьте их средством
Öl-Phos-Grund и установите среднее звено, как описано выше.
• Повторите все действия со следующим средним звеном.
• Установите правое конечное звено и запрессуйте его.
Монтаж 4
