23

Instrucţiuni de instalare şi întreţinere atmoCRAFT

RO

4.5.4 Alinierea blocului cazanului

1

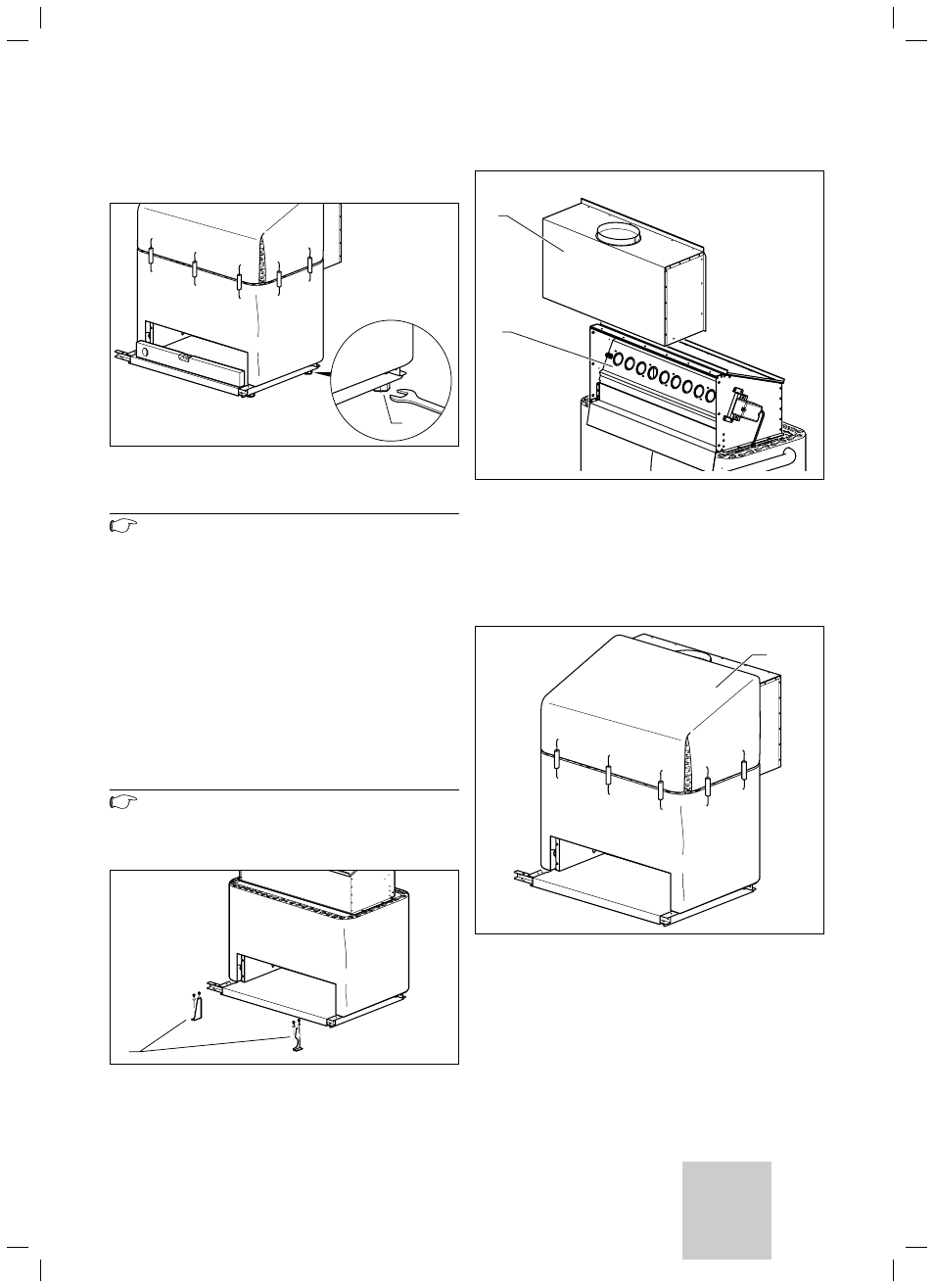

Fig. 4.29 Orientarea blocului cazanului

Blocul cazanului trebuie să stea orizontal.

Indicaţie!

În nici un caz nu are voie să existe pantă
ascendentă spre dopul din butucul de sus; în
caz contrar, se formează bule de aer în blocul
cazanului.

• Orientaţi blocul cazanului cu ajutorul picioarelor

reglabile ale cazanului (1, cheie de 30) de pe placa
bazei la locul de instalare.

• Racordaţi complet partea de apă a cazanului şi

verificaţi etanşeitatea cu o suprapresiune de încercare
de maxim 6 bar.
Utilizaţi un manometru etalonat, deoarece presiunea
apei din conductă poate fi considerabil mai ridicată.

4.6

Montajul pieselor componente

Indicaţie!

În cazul în care cazanul urmează să funcţioneze
pe gaz LL, trebuie să montaţi acum seturile de
reducţii. În acest sens, vezi capitolul 6.2.8.

1

Fig. 4.30 Montarea consolelor

• Înşurubaţi ambele console (1) în dreapta şi stânga pe

cadrul principal.

1

2

Fig. 4.31 Montajul siguranţei de tiraj

• Aşezaţi deflectorul (1) pe colectorul de gaze arse (2).
• Prindeţi sus deflectorul de gaze arse în stânga şi

dreapta pe colectorul de gaze arse, folosind şuruburi
cu autofiletare.

• Verificaţi etanşeitatea siguranţei de tiraj pe colectorul

de gaze arse. Deflectorul trebuie să fie drept şi etanş.

1

Fig. 4.32 Izolarea a colectorului de gaze arse

• Montaţi izolaţia (1) colectorului de gaze arse. Aveţi în

vedere ca izolaţia să se muleze strâns pe colectorul de
gaze arse.

• Fixaţi izolaţia cu arcurile de prindere din setul de

livrare pe izolaţia blocului cazanului.

Montajul 4
