Руководство по монтажу и техническому обслуживанию atmoCRAFT
4.3
Рекомендуемые минимальные расстояния
1000
500
100
B
A
500
2100

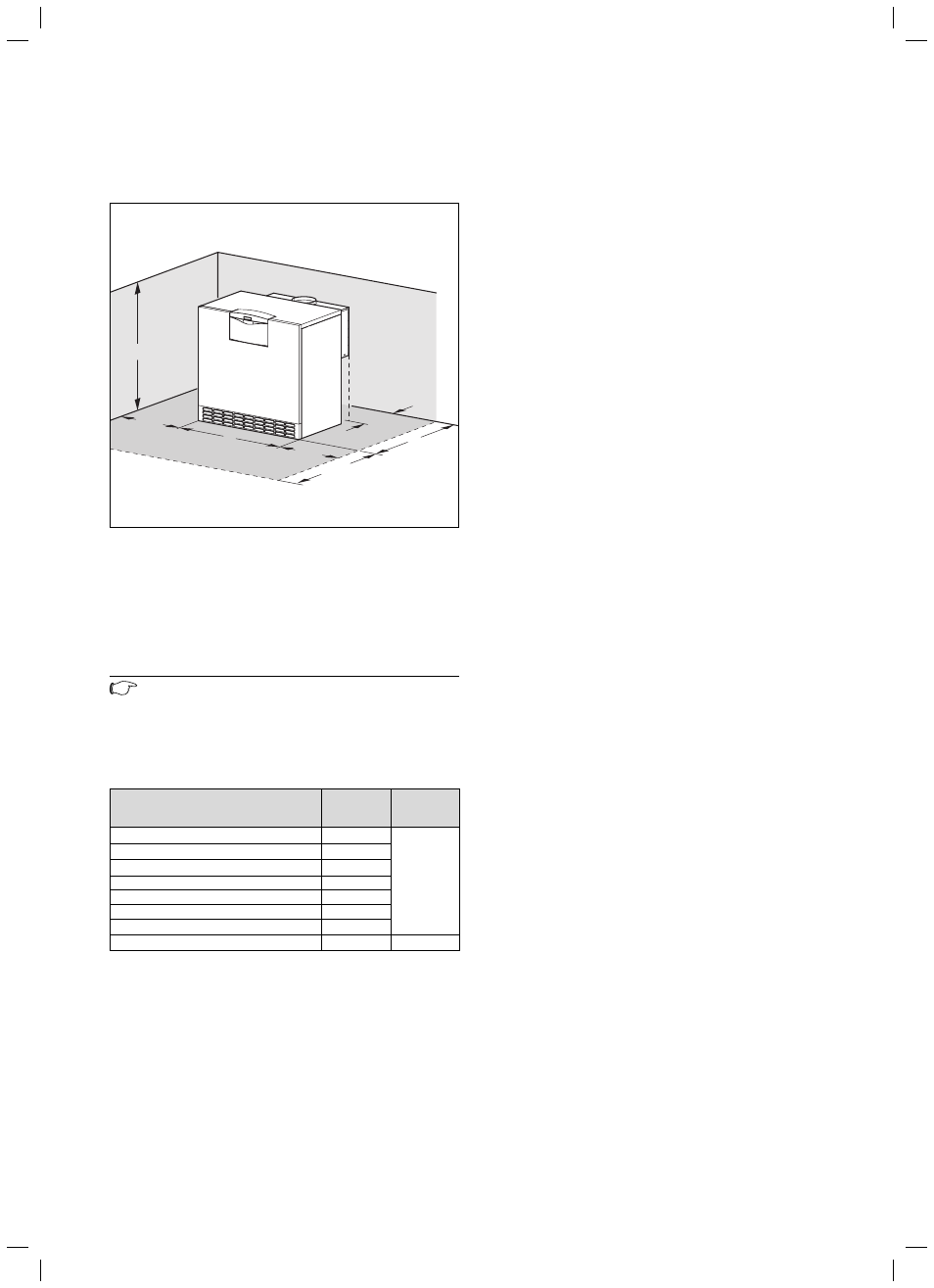

Рис. 4.2 Минимальные расстояния
При установке котла необходимо соблюдать приведенные на
рис. 4.3 минимальные расстояния, чтобы обеспечить свободный
доступ к котлу.
Высота потолка котельной должна составлять не менее 2100 мм.
Указанные на чертеже боковые расстояния, а также расстояние
перед аппаратом, служат только целям обслуживания.
Указание!
Учитывайте, что при монтаже разобранного
котельного блока по обеим сторонам требуется
свободное пространство (не менее 500 мм) для
монтажа.
Тип котла
A
B
65 кВт
850
1060
75 кВт
930
85 кВт
1010
100 кВт
1170
115 кВт
1250
125 кВт
1410
145 кВт
1570
160 кВт
1730
1112
Табл. 4.2 Размеры (в мм)
4 Монтаж
