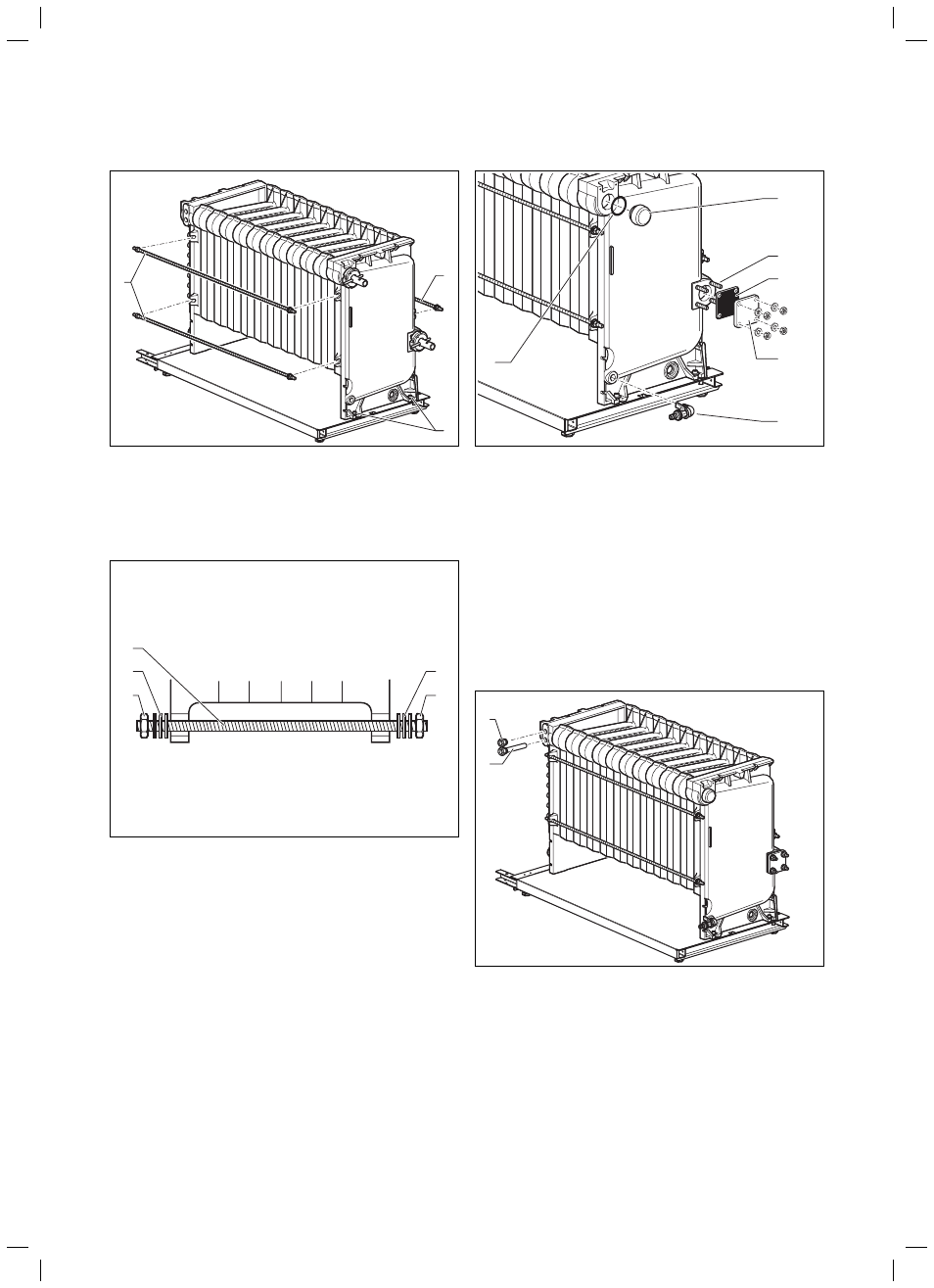

Рис. 4.18 Монтаж концевого звена и анкерных стяжек
• Привинтите конечное звено входящими в объем поставки
винтами (1) к раме.
• Перед тем, как отсоединить стяжное устройство, установите
три анкерных стяжки (2) в вырезы концевых звеньев.
3
3
2
2
1
Рис. 4.19 Монтаж анкерных стяжек
• Для каждой анкерной стяжки (1) используйте шесть
подкладных шайб (2) и две шестигранные гайки (3).
Шестигранные гайки (3) затягивать только вручную, чтобы
избежать высоких механических напряжений.
5
1
6
4
3
2
Рис. 4.20 Монтаж заглушек и сливного колена
• Ввинтите заглушку (1) с входящими в объем поставки
уплотнениями (6) в отверстие.
• Ввинтите входящие в объем поставки пальцы с резьбой (2) в
предназначенные для них резьбовые отверстия (ввинчивать
короткий конец с резьбой).
• Уложите уплотнение (3) и пластину (4) и привинтите их
четырьмя шестигранными гайками с подкладными шайбами.
• Уплотните сливное колено (5), ранее предварительно
смонтированное с краном для наполнения/слива, паклей,
и привинтите его.
• Таким же образом установите кран для наполнения/слива на
другой стороне котла.
2
1
Рис. 4.21 Монтаж погружных гильз
• Уплотните погружную гильзу (1) и заглушку (2) паклей
и установите их.
