18
Instrucţiuni de instalare şi întreţinere atmoCRAFT
2
2
1

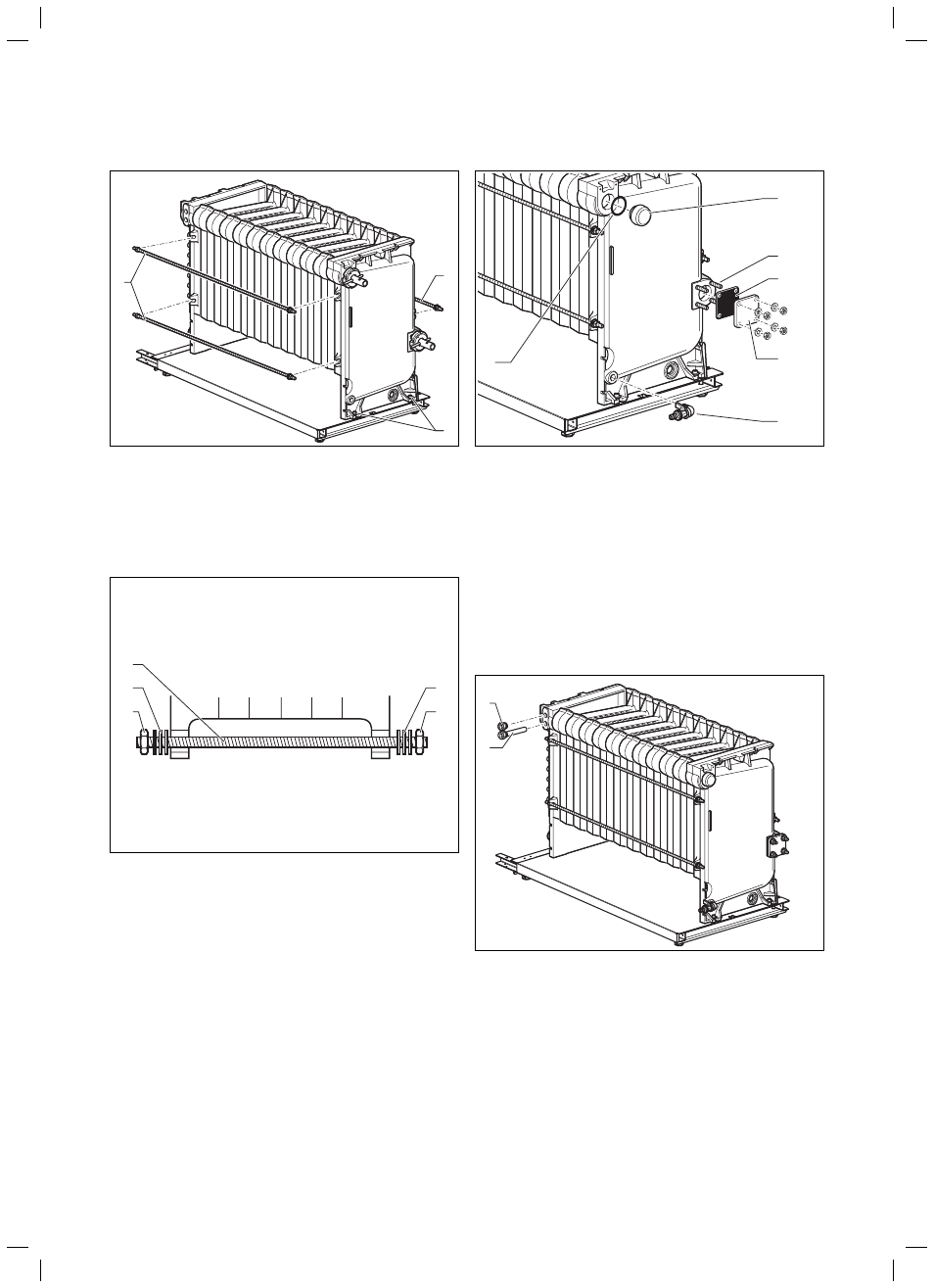

Fig. 4.18 Montarea elementului final şi a barelor de ancorare
• Asamblaţi filetat elementul final cu şuruburile Inbuss
din setul de livrare (1) pe cadrul principal.
• Înainte de a desface instrumentul de presare, montaţi
cele trei bare de ancorare (2) în degajările elementelor
finale.
3
3
2
2
1
Fig. 4.19 Montajul barelor de ancorare
• Pe fiecare bară de ancorare (1), utilizaţi şase şaibe
plate (2), precum şi două piuliţe hexagonale (3).
Piuliţele hexagonale (3) vor fi strânse doar manual,
pentru a se evita formarea de tensiuni mecanice.
5
1
6
4
3
2
Fig. 4.20 Montarea dopurilor şi a cotului de golire
• Introduceţi prin rotire în orificii dopurile (1) cu
garniturile (6) din setul de livrare.
• Introduceţi prin rotire bolţurile filetate (2) din setul de
livrare în orificiile cu filet, prevăzute special în acest
scop (înşurubaţi capătul filetat scurt).
• Aşezaţi garnitura (3) şi placa de închidere (4) şi
înşurubaţi-le cu piuliţele hexagonale şi şaibele.
• Etanşaţi cu cânepă cotul de golire (5) având robinet
KFE premontat şi înşurubaţi-l.
• Montaţi în acelaşi fel robinetul KFE pe cealaltă parte a
cazanului.
2
1
Fig. 4.21 Montarea manşonului imersat
• Etanşaţi cu cânepă manşonul imersat (1) şi dopurile de
mascare (2) şi montaţi-le.
4 Montajul
