Instrucţiuni de instalare şi întreţinere atmoCRAFT

4.4.2 Setul de livrare al colectorului de gaze arse

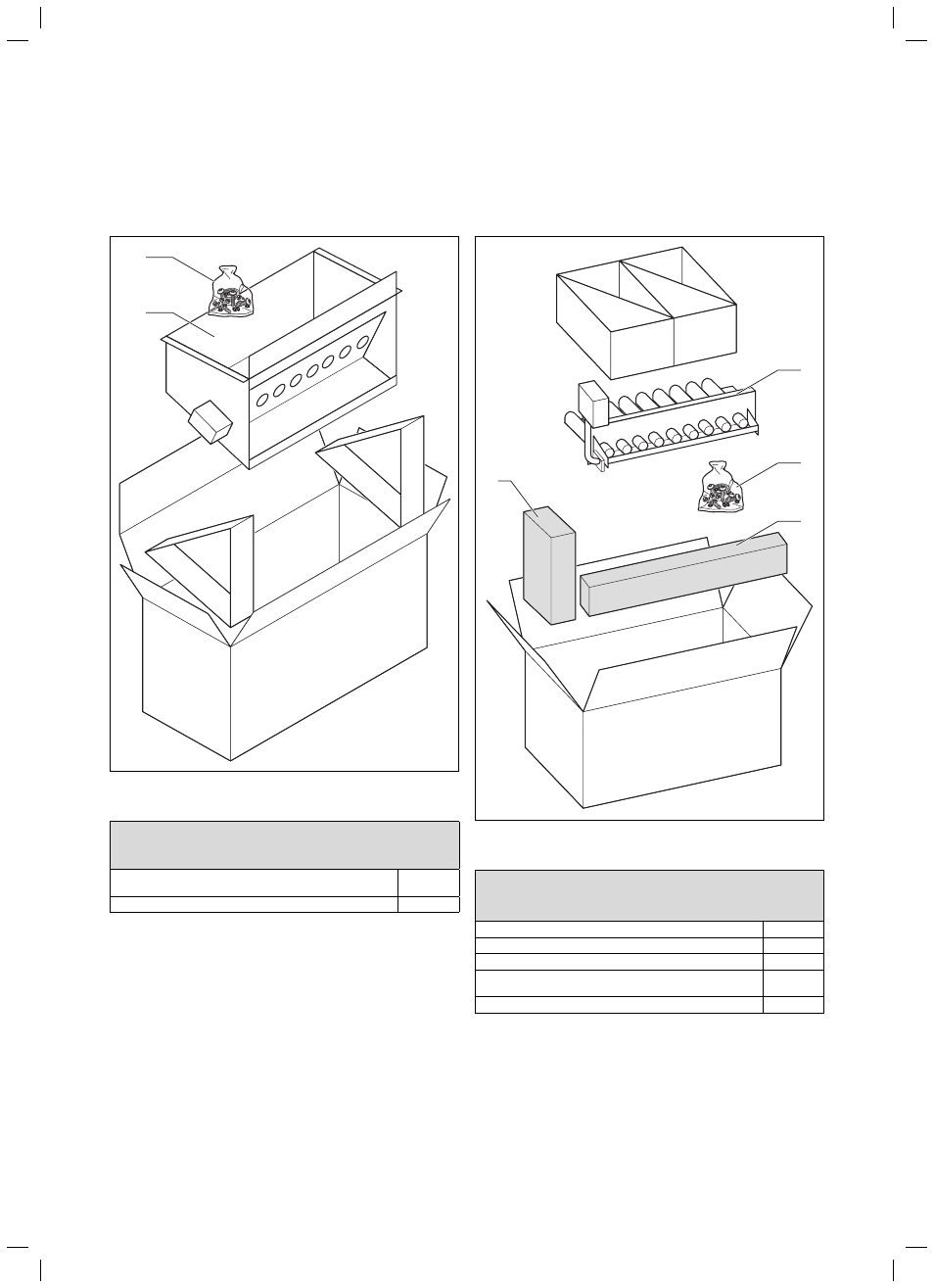

Verificaţi după imaginea alăturată şi după tabel dacă
setul de livrare este complet şi nedeteriorat.

B

A

Fig. 4.4 Setul de livrare al colectorului de gaze arse

Denumire

Colectorul de gaze arse (inclusiv motorul de
poziţionare)

A

Banda de etanşare şi şuruburile

B

Tab. 4.4 Setul de livrare al colectorului de gaze arse

4.4.3 Setul de livrare al arzătorului
Verificaţi după imaginea alăturată şi după tabel dacă
setul de livrare este complet şi nedeteriorat.

B

D

C

A

Fig. 4.5 Setul de livrare al arzătorului

Denumire

Pupitrul electronic

A

Arzătorul, complet cu transformatorul de aprindere

B

Tijele ceramice
Tubulatura de racord pentru gaz
(1 x până la 115 kW, 2 x începând cu 130 kW)

C

Pachetul auxiliar (elemente de fixare)

D

Tab. 4.5 Setul de livrare al arzătorului

4 Montajul
