Instrucţiuni de instalare şi întreţinere atmoCRAFT
RO
4.2 Dimensiuni
1
2
3
64
69
0
66
5
56
5
32
0
Ød
b
c
1100
114
5
a
4
4
min. 100
100
690
4

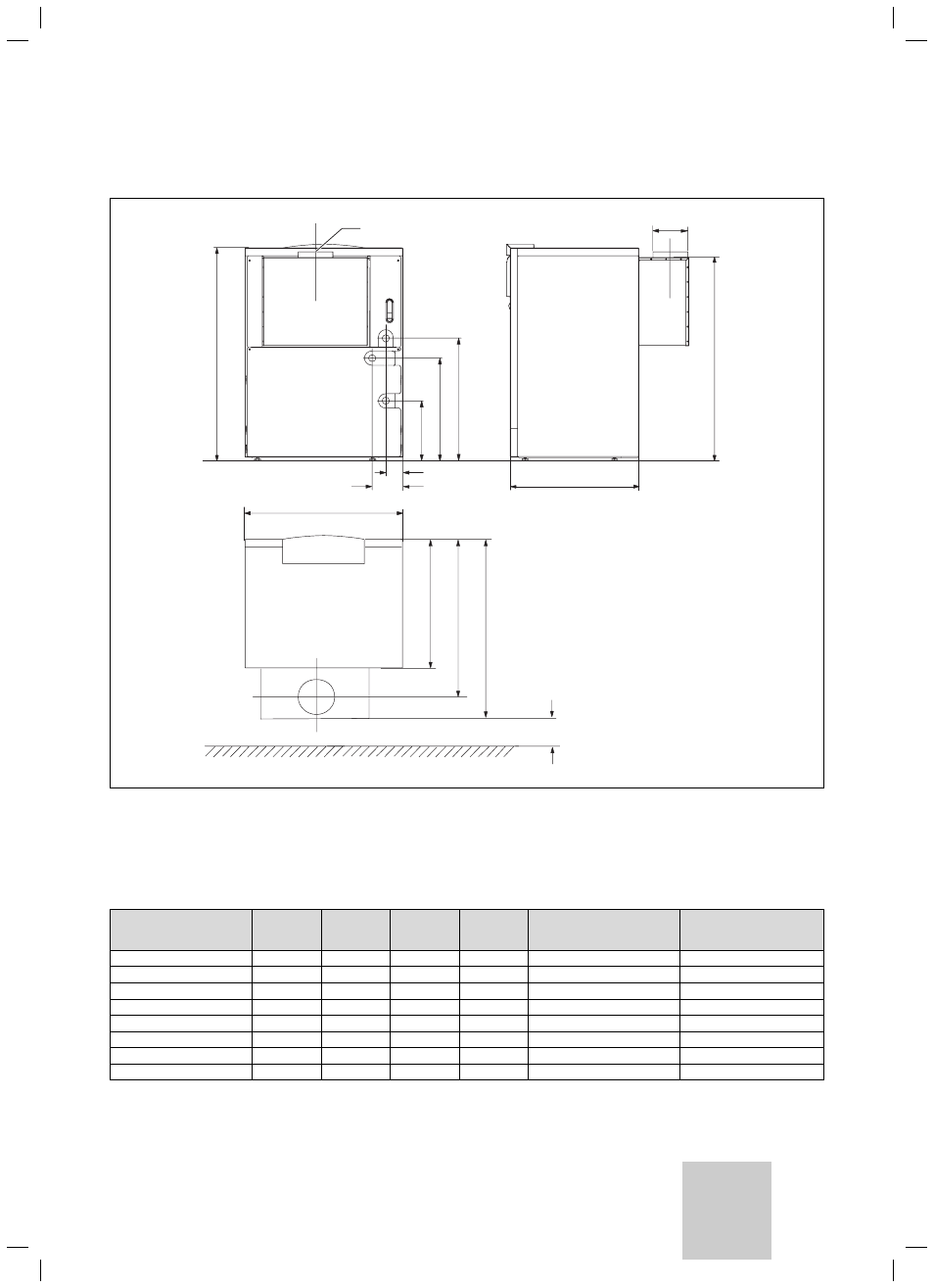

Fig. 4.1 Dimensiuni pentru VK INT în mm
Legendă:
1 Turul
încălzirii
2 Racordul de gaz
3 Returul
încălzirii
4 Racordul de gaze arse
Tipul cazanului
a
b
c
∅
d
Turul încălzirii/
Returul încălzirii
Racordul de gaz
65 kW
850
860
960
180
R 1 1/2
R 1
75 kW
930
850
960
200
R 1 1/2
R 1
85 kW
1010
850
960
200
R 1 1/2
R 1
100 kW
1170
838
960
225
R 1 1/2
R 1
115 kW
1250
838
960
225
R 1 1/2
R 1
125 kW
1410
825
960
250
R 1 1/2
R 1 1/4
145 kW
1570
825
960
250
R 1 1/2
R 1 1/4
160 kW
1730
852
1012
300
R 1 1/2
R 1 1/4
Tab. 4.1 Dimensiuni (cote în mm)
