Instrucţiuni de instalare şi întreţinere atmoCRAFT
RO
4.4.4 Montarea blocului cazanului desfăcut
Indicaţie!
Montajul blocului cazanului se realizează
totdeauna de minim două persoane.
3
4
2
1
5

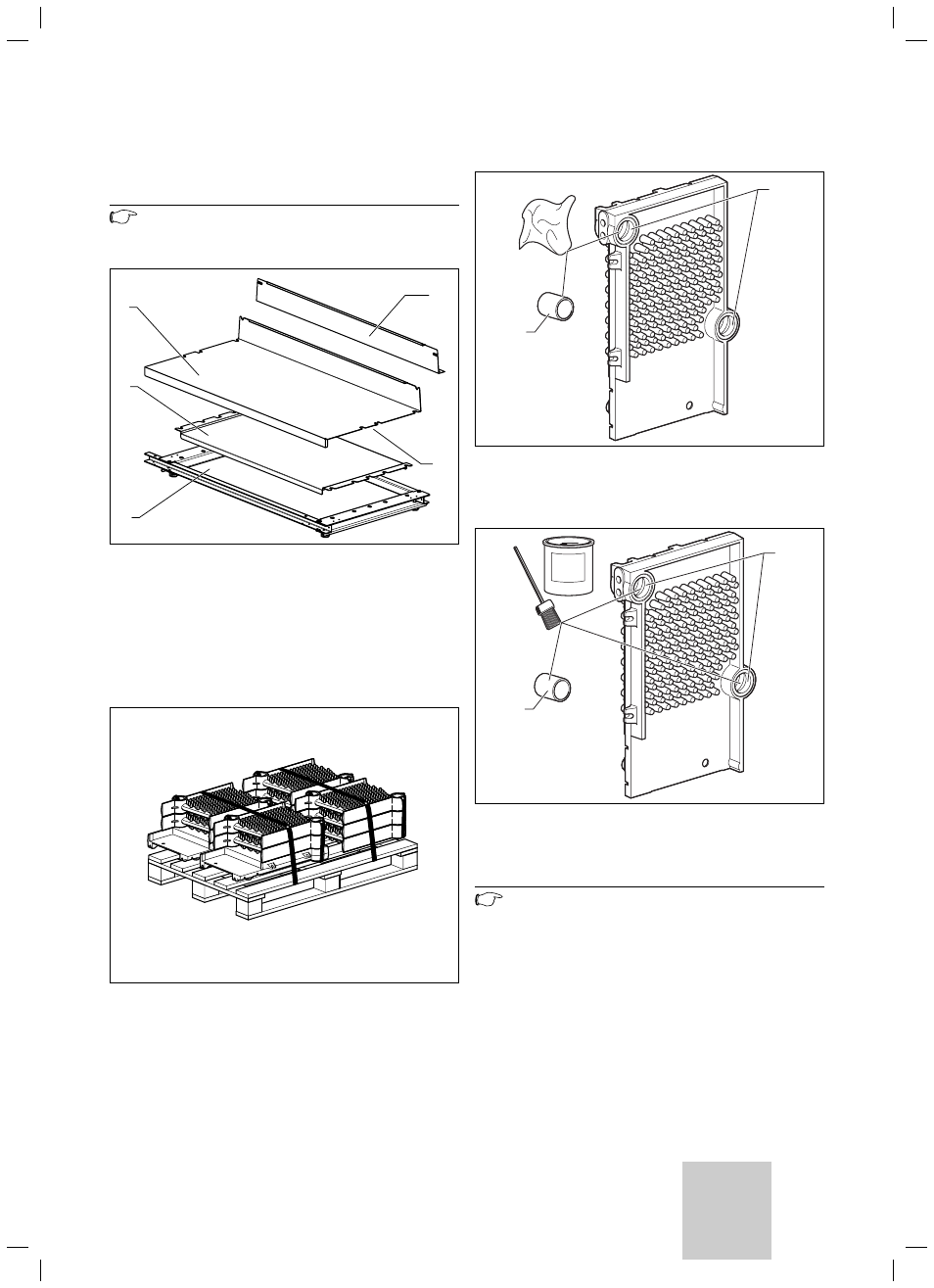

Fig. 4.6 Montarea plăcii din tablă şi a şinei de montaj
• Aşezaţi cadrul principal (1, cutia F, paletul 2) pe podea
şi fixaţi tablele (2) şi (3). Asiguraţi-vă că ciocurile (5)
ale ambelor table prind cadrul principal în poziţiile
corespunzătoare.
Se vor avea în vedere dimensiunile cazanului în stare
funcţională (vezi cap. 4.2).
• Înşurubaţi tabla de montaj (4) pe cadrul principal (1).
Fig. 4.7 Scoaterea elementelor cazanului
• Luaţi de pe palet elementul final din stânga, elementul
final din dreapta, precum şi elementele centrale ale
cazanului.
1
2
Fig. 4.8 Curăţarea butucilor şi niplurilor
• Curăţaţi butucii (1) tuturor elemenţilor cazanului,
precum şi toate niplurile (2) cu lavete de curăţare.
1
2
Fig. 4.9 Aplicarea de grund pe butuci şi nipluri
• Aplicaţi pe butuci (1) şi nipluri (2) un strat consistent
de grund.
Indicaţie!
Începeţi pe cât posibil cu elementul final din
stânga.
Ca indiciu de recunoaştere: elementul final din
stânga poate fi recunoscut după faptul că
racordurile de tur şi retur se află pe partea
stângă, dacă partea închisă a peretelui
posterior se află în spate.
