Руководство по монтажу и техническому обслуживанию atmoCRAFT
GUS
4.4 Котельный
блок,
разобранный
Указание!
Если Вы монтируете разобранный котел, читайте
дальше с пункта 4.4.1.
Если Вы монтируете предварительно смонтированный
котел, читайте дальше с пункта 4.5.
4.4.1 Объем поставки котельного блока
Проверьте комплектность и целостность объема поставки,
используя рисунок и таблицу.
A
B
C
1
E
D
2
F

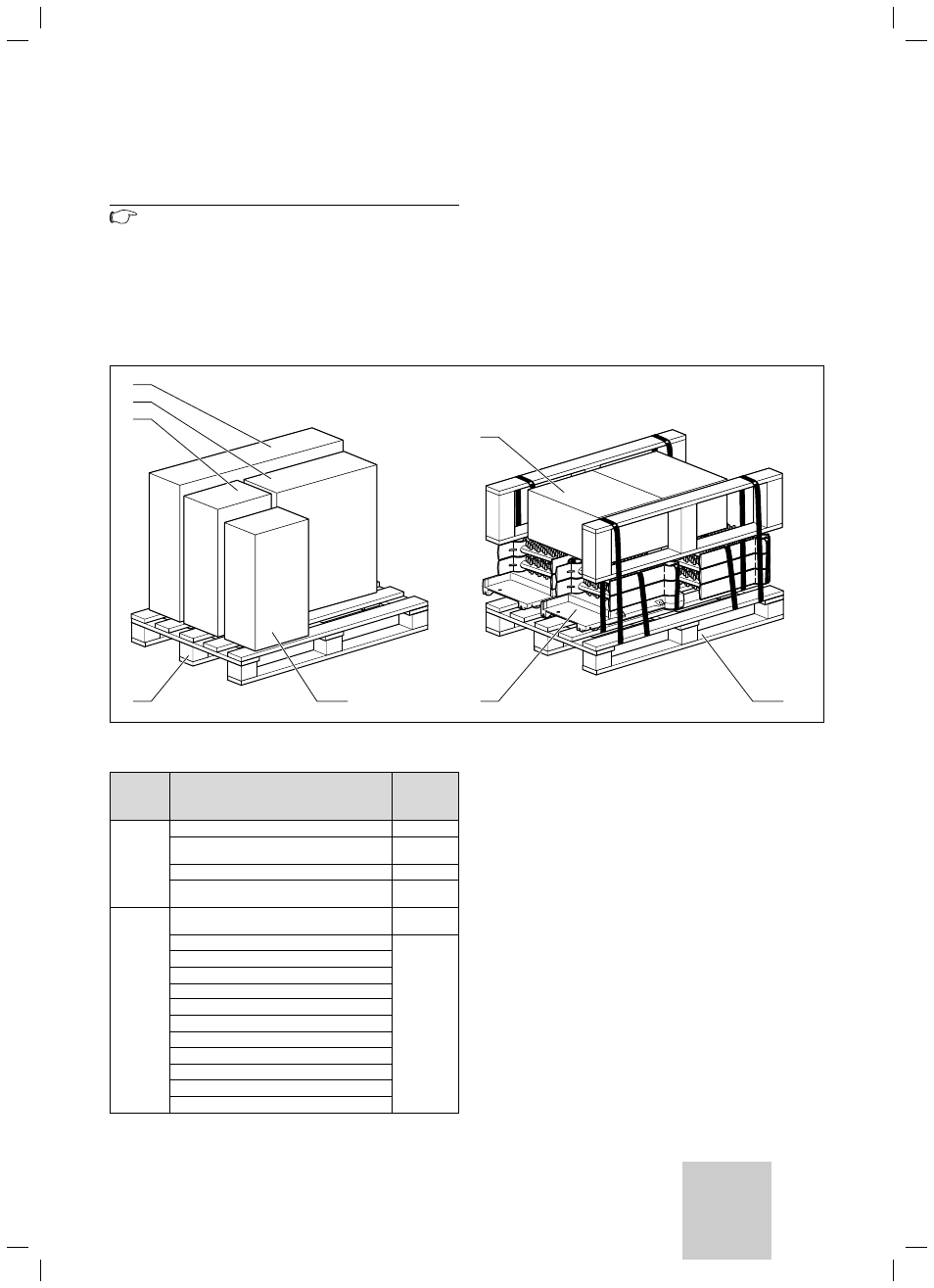

Рис. 4.3 Объем поставки котельного блока, незакрепленного
Палета
Наименование
Узел
1
Облицовка
A
Горелка, керамические стержни и блок
электроники
B
Коллектор продуктов сгорания
C
Предохранитель тяги, облицовка блока
электроники
D
2
Теплообменник, разобранный на отдельные
компоненты
E
Лист основания
F
Монтажный лист
Анкерные стяжки
Котловой ниппель
Труба распределения воды
Колено возврата/подачи
Сливное колено
Заглушка
Изоляционный материал
Брусья
Мелкие детали, ножки
Табл. 4.3 Объем поставки незакрепленного котельного блока
