26 Instrucţiuni de instalare şi întreţinere atmoCRAFT
• Aşezaţi cele patru şuruburi în buzunarele elementelor
finale.
• Aşezaţi arzătorul (1) pe şuruburi (2).
Asiguraţi-vă că nu rămâne nici un obiect pe
arzător!
• Înşurubaţi arzătorul, folosind şaibe plate şi piuliţe
prinse lejer pe şuruburi.

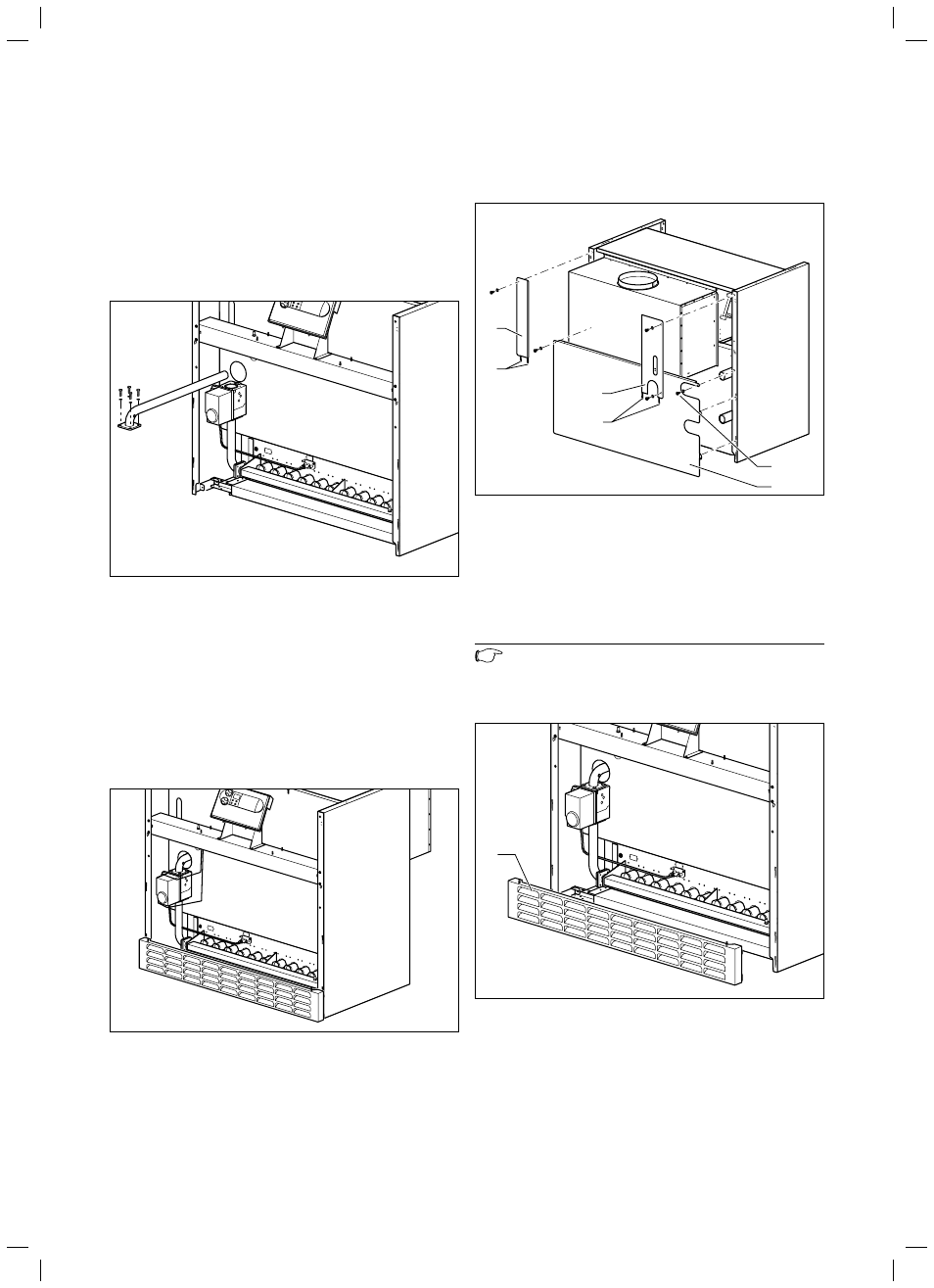

Fig. 4.41 Montajul conductei de racord pentru gaz
• Înlăturaţi apărătoarea de praf de la armătura de gaz.
• Controlaţi dacă inelul circular pentru etanşarea
conductei de racord a gazului este fixat în armătura de
gaz.
• Introduceţi ţeava spre partea posterioară pe lângă
cazan şi fixaţi flanşa de racord cu armătura de gaz.
Pentru puteri mai mari de 125 kW, trebuie să realizaţi
un premontaj al ţevii de gaz din ambele ţevi livrate.
4.8 Racordarea cablului electric
Fig. 4.42 Racordarea ventilelor de gaz şi a limitatorului de
siguranţă al temperaturii
• Conectaţi toate cablurile de legătură conform schemei
de conexiuni electrice; vezi 5.4.3.
4.9 Montarea completă a cazanului
1
2
4
5
3
3
Fig. 4.43 Montarea peretelui posterior din tablă
• Agăţaţi peretele posterior din tablă (1) în ghidajele
tablelor laterale şi prindeţi-l cu câte un şurub cu
autofiletare (2) în stânga şi în dreapta.
• Introduceţi eclisele (3) plăcilor posterioare
suplimentare din tablă (4) şi (5) în peretele posterior
şi înşurubaţi-le.
Indicaţie!
Verificaţi dacă toate piesele din tablă sunt
înşurubate corespunzător.
1
Fig. 4.44 Montarea grătarului inferior
• Agăţaţi grătarul inferior (1) în ghidajele de pe părţile
laterale.
4 Montajul
