27
Руководство по монтажу и техническому обслуживанию atmoCRAFT
GUS

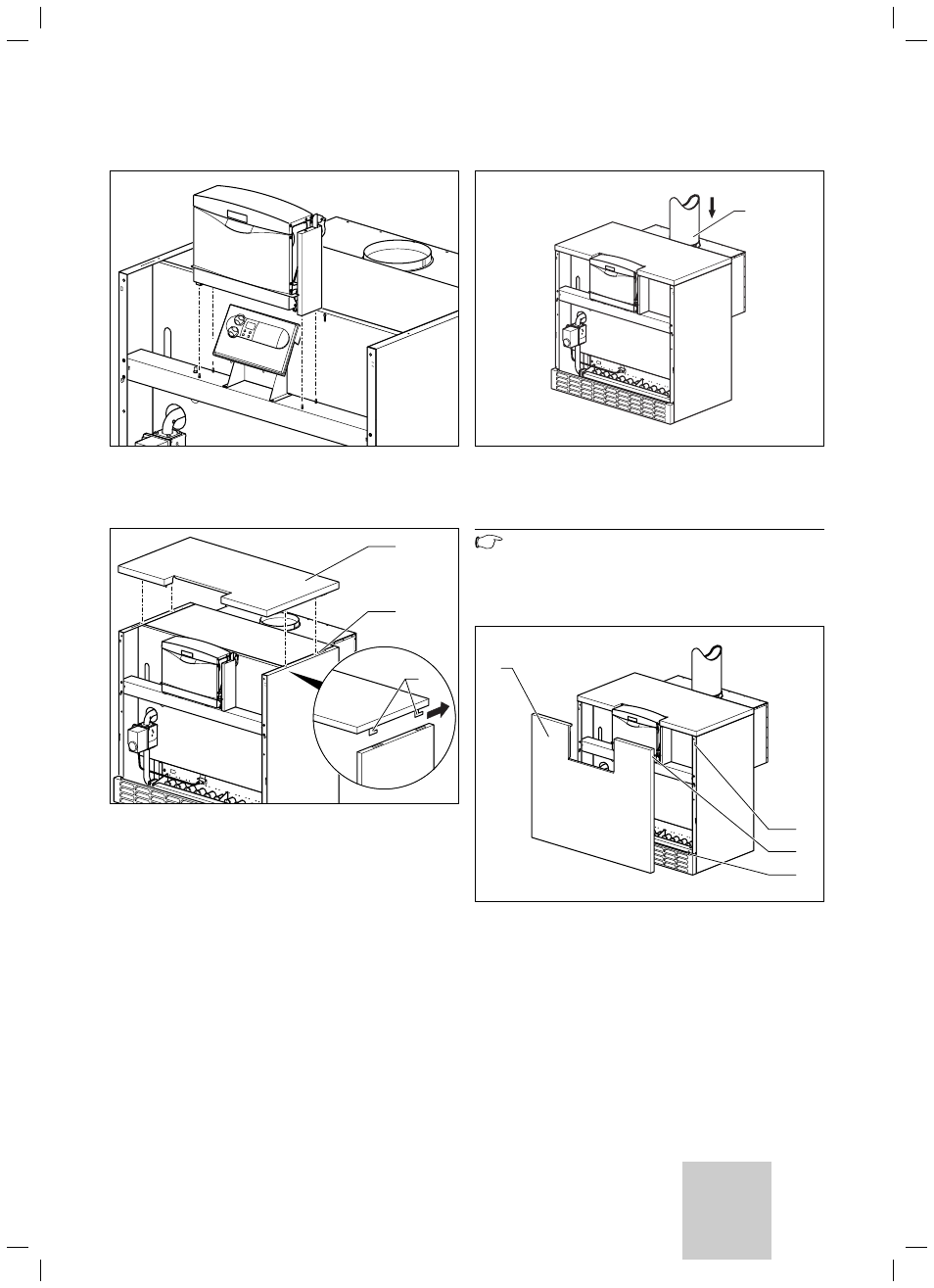

Рис. 4.46 Монтаж крышки блока электроники
• Установите крышку над блоком электрониким таким образом,
чтобы она зафиксировалась в цапфах поперечной балки.
1
2
3
Рис. 4.47 Установка щитка
• Установите щиток (1). Для этого введите накладки (3) щитка
в прорези боковых листов (2). Затем сместите щиток назад
таким образом, чтобы совпадали передние кромки щитка
и боковых листов.
1
Рис. 4.48 Монтаж трубы газохода
• Установите обеспечиваемую заказчиком трубу газохода (1)
на предохранитель тяги.
Указание!
Следите за тем, чтобы труба газохода (1) прилегала
заподлицо внутри трубного штуцера предохранителя
тяги.
1
2
3
4
Рис. 4.49 Установка переднего листа
• Установите передний лист (1) на болты (2) плинтуса.
• Прижмите передний лист (1) двумя штифтами (3) в стопорные
пружины (4).
