Instrucţiuni de instalare şi întreţinere atmoCRAFT
RO
4.4.5 Pregătirea pentru racordare a părţii de apă şi
orientarea blocului cazanului
2
6
3
1
7
8
4
5

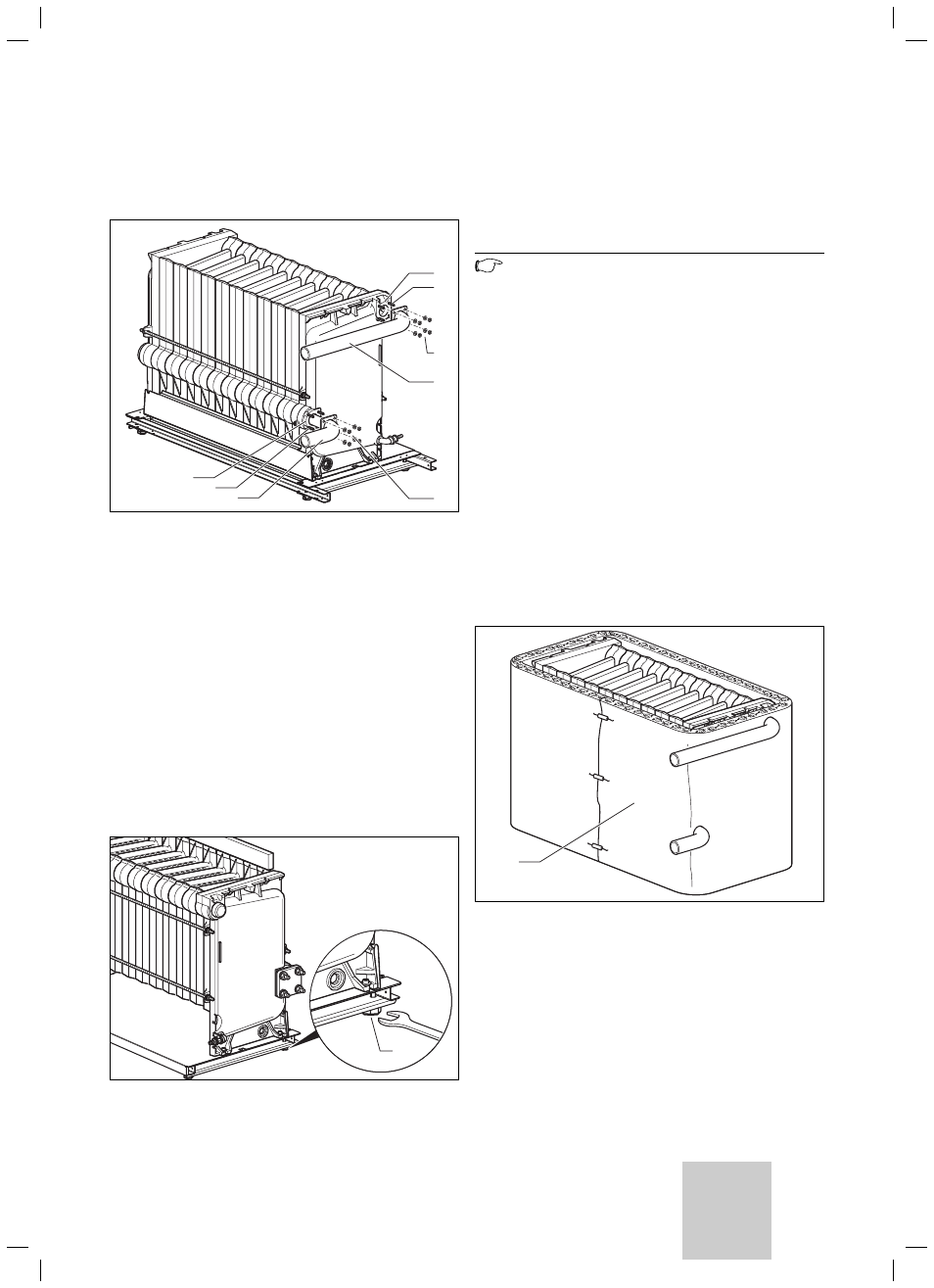

Fig. 4.22 Montarea flanşei de tur şi de retur (valabil numai
pentru livrarea desfăcută)
• Introduceţi prin rotire bolţurile filetate (4) din setul de
livrare în orificiile cu filet, prevăzute special în acest
scop (înşurubaţi capătul filetat scurt).
• Montaţi ţeava de distribuţie a returului (2) la butucul
returului (5), introducând garnitura pe bolţurile
filetate (4) şi ţeava de distribuţie a returului (2) în
butucul returului.
Ţeava trebuie să stea orizontal.
• Înşurubaţi etanş ţeava de retur cu cele patru şaibe,
precum şi cu piuliţele hexagonale (1).
• Introduceţi prin rotire bolţurile filetate (8) din setul de
livrare în orificiile cu filet, prevăzute special în acest
scop (înşurubaţi capătul filetat scurt).
• Montaţi şi cotul de tur (6), aşa cum este descris mai
sus, cu garnitura la butucul turului (7) cu cele patru
şaibe şi cu piuliţele hexagonale.
1
Fig. 4.23 Orientarea blocului cazanului
Blocul cazanului trebuie să stea orizontal. În nici un caz
nu trebuie să existe vreo înclinare spre dopul din butucul
de sus; în caz contrar, se formează bule de aer în blocul
cazanului.
Indicaţie!
În nici un caz nu are voie să existe pantă
ascendentă spre dopul din butucul de sus; în
caz contrar, se formează bule de aer în blocul
cazanului.
• Orientaţi blocul cazanului cu ajutorul picioarelor
reglabile ale cazanului (1, cheie de 30) de pe placa
bazei la locul de instalare.
• Racordaţi complet partea de apă a cazanului şi
verificaţi etanşeitatea cu o suprapresiune de încercare
de maxim 6 bar.
Utilizaţi un manometru etalonat, deoarece presiunea
apei din conductă poate fi considerabil mai ridicată.
Eventualele puncte neetanşe cu nipluri se vor detaşa.
Pentru aceasta, desprindeţi cu atenţie folosind o
daltă - şi pe cât posibil uniform - butucii de sus şi de
jos ai elementelor.
Introduceţi prin presare numai nipluri noi!
4.4.6 Montarea izolaţiei şi a colectorului de gaze
arse
1
Fig. 4.24 Izolarea blocului cazanului
• Aşezaţi izolaţia (1) pe blocul cazanului.
Pentru aceasta, introduceţi turul şi returul prin
orificiile corespunzătoare în izolaţie şi aşezaţi-o
complet în jurul cazanului.
• Fixaţi capetele izolaţiei cu cele trei arcuri de prindere
din setul de livrare.
