21
Instrucţiuni de instalare şi întreţinere atmoCRAFT
RO
4.5
Blocul cazanului, în stare premontată
Indicaţie!
Aici este prezentat setul de livrare al blocului
cazanului în stare premontată. Pentru
continuarea montajului, vezi capitolul 4.6.
4.5.1 Setul de livrare pentru blocul cazanului, în
stare premontată
Verificaţi după imaginea alăturată şi după tabel dacă
setul de livrare este complet şi nedeteriorat.
A
B
1
2
C

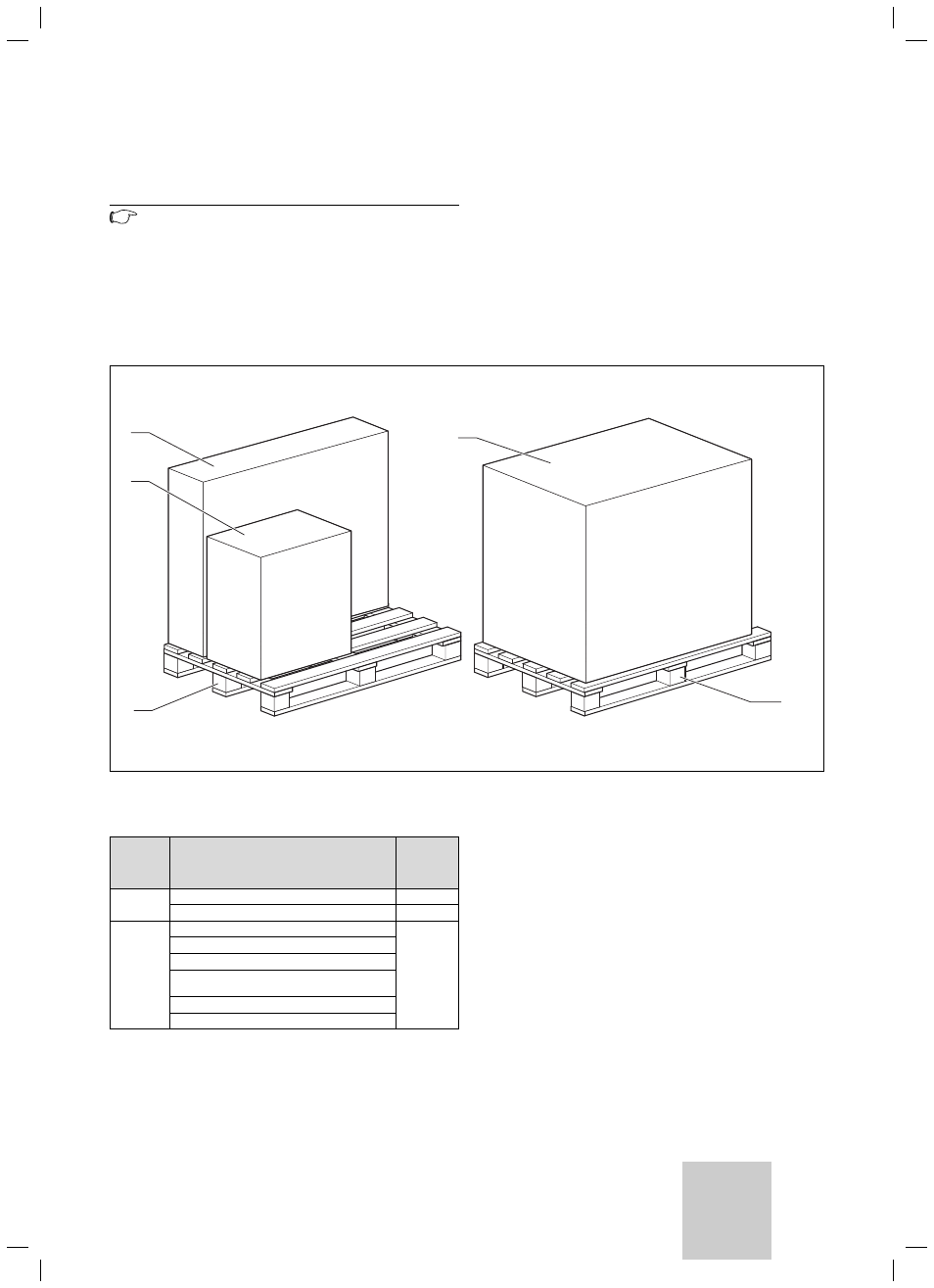

Fig. 4.26 Setul de livrare pentru blocul cazanului, în stare
premontată
Paletul
Denumire
Unitate
1
Carcasa
A
Deflectorul, capacul pupitrului electronic
B
2
Colectorul de gaze arse
C
Arzătorul şi tijele ceramice
Izolaţia şi
Blocul de fontă complet premontat pe
placa de bază
Pupitrul electronic (ataşat desfăcut)
Piesele mici
Tab. 4.4 Setul de livrare pentru blocul cazanului, în stare
premontată
Montajul 4
