20
Руководство по монтажу и техническому обслуживанию atmoCRAFT
1
2
3

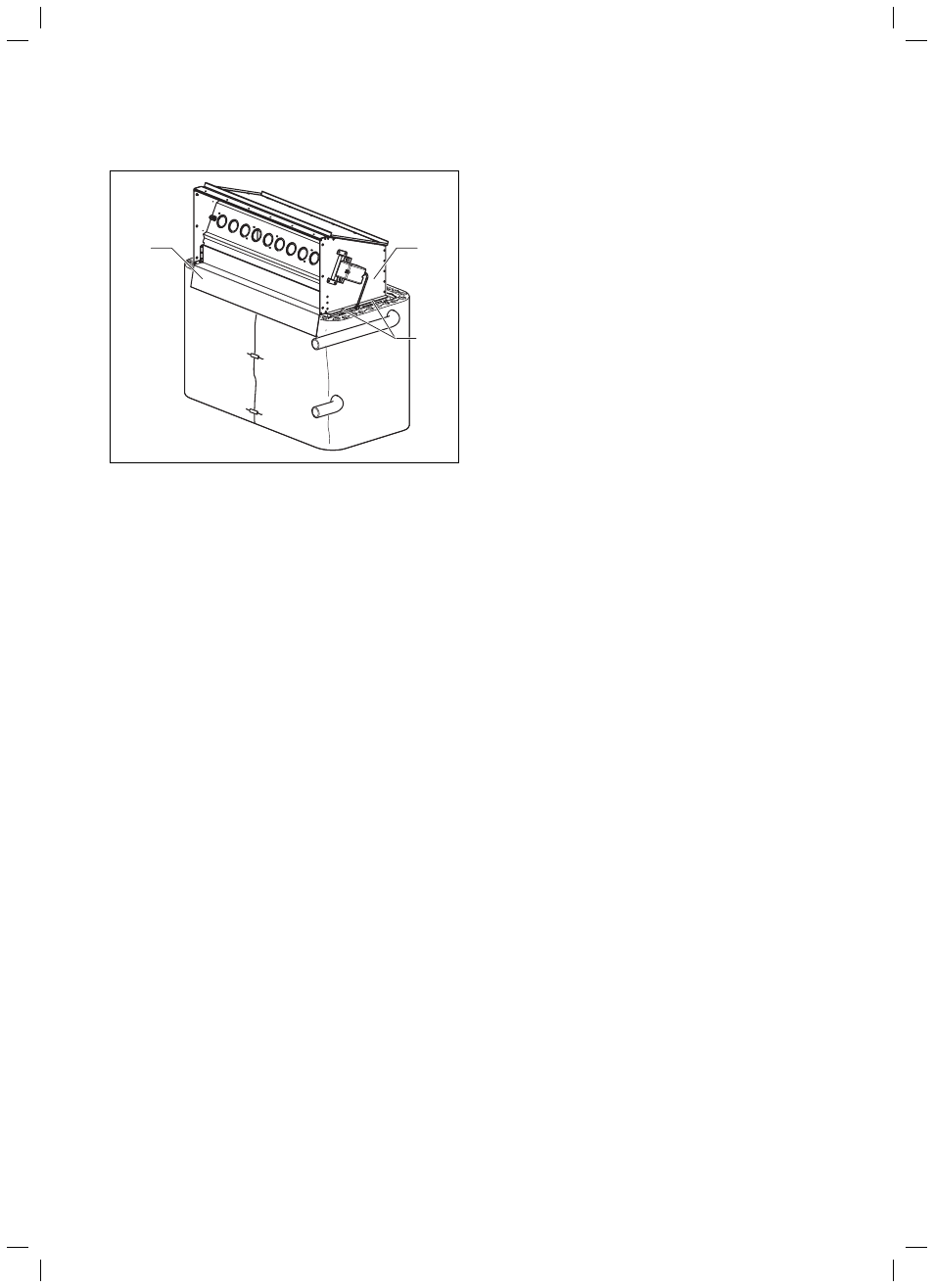

Рис. 4.25 Монтаж коллектора продуктов сгорания
• Наклейте уплотнительную ленту на край котлового блока.
• Установите коллектор продуктов сгорания (1) на
уплотнительную ленту таким образом, чтобы длинный лист (3)
располагался вне изоляции.
• Привинтите коллектор продуктов сгорания четырьмя
входящими в объем поставки винтами (2) по обеим сторонам
к литому блоку.
Дальнейший монтаж описан в главе 4.6.
4 Монтаж
