Instrucţiuni de instalare şi întreţinere atmoCRAFT
1
2
3

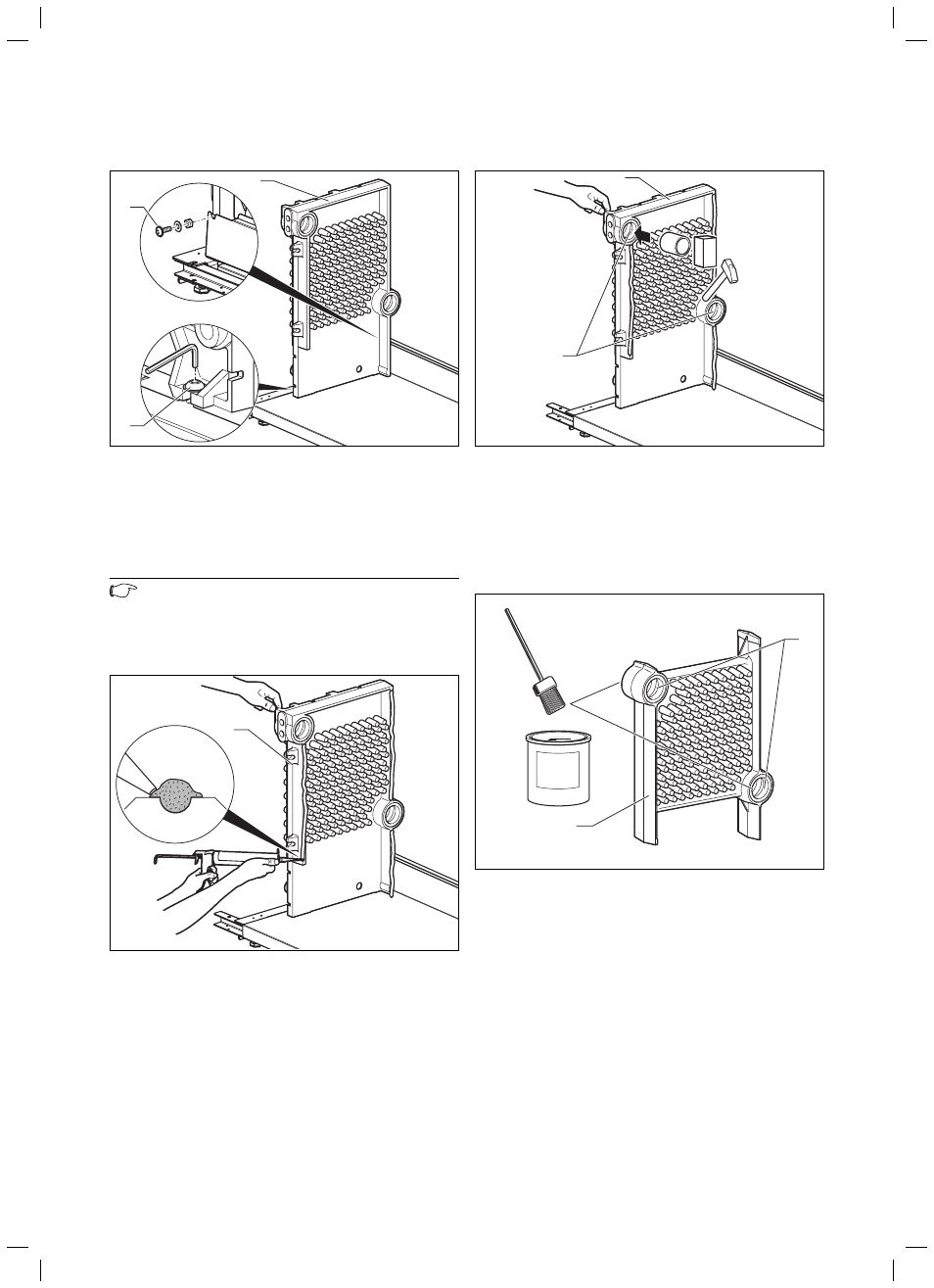

Fig. 4.10 Aşezarea primului element final
• Aşezaţi elementul final din stânga (1) pe placa bazei,
aranjaţi-l acolo şi strângeţi-l lejer.
• Asamblaţi filetat elementul final cu şuruburile Inbuss
din setul de livrare (2 şi 3) pe
tabla de montaj, astfel
încât el să fie stabil de la sine pe tabla de bază.
Indicaţie!
Respectaţi obligatoriu paralelismul şi
perpendicularitatea elementului final pe cadrul
principal.
1
Fig. 4.11 Aplicarea siliconului
• Aplicaţi siliconul din setul de livrare cu o mişcare
continuă pe întreaga lungime a riglelor de etanşare (1)
a elementului final din stânga (deschiderea cartuşului
ø 8 mm).
Este foarte important ca stratul aplicat să fie
consistent la capetele riglelor de etanşare.
1
2
Fig. 4.12 Introducerea niplurilor prin percuţie
• Loviţi uşor niplurile (1) cu un ciocan de cauciuc sau cu
o bucată de lemn, până când intră în butucii (2) ai
elementului final din stânga.
Se va avea în vedere că niplurile să fie bătute drept. În
acest fel, evitaţi dificultăţile la montaj şi
neetanşeităţile ulterioare ale blocului cazanului.
2
1
Fig. 4.13 Aplicarea grundului pe butuci
• Aplicaţi încă o dată un strat de grund pe butucii (1) ai
elementului central 1 (2).
4 Montajul
