19

Руководство по монтажу и техническому обслуживанию atmoCRAFT

GUS

4.4.5 Установка котельного блока и подготовка

к подключению к системе отопления

2

6

3

1

7
8

4

5

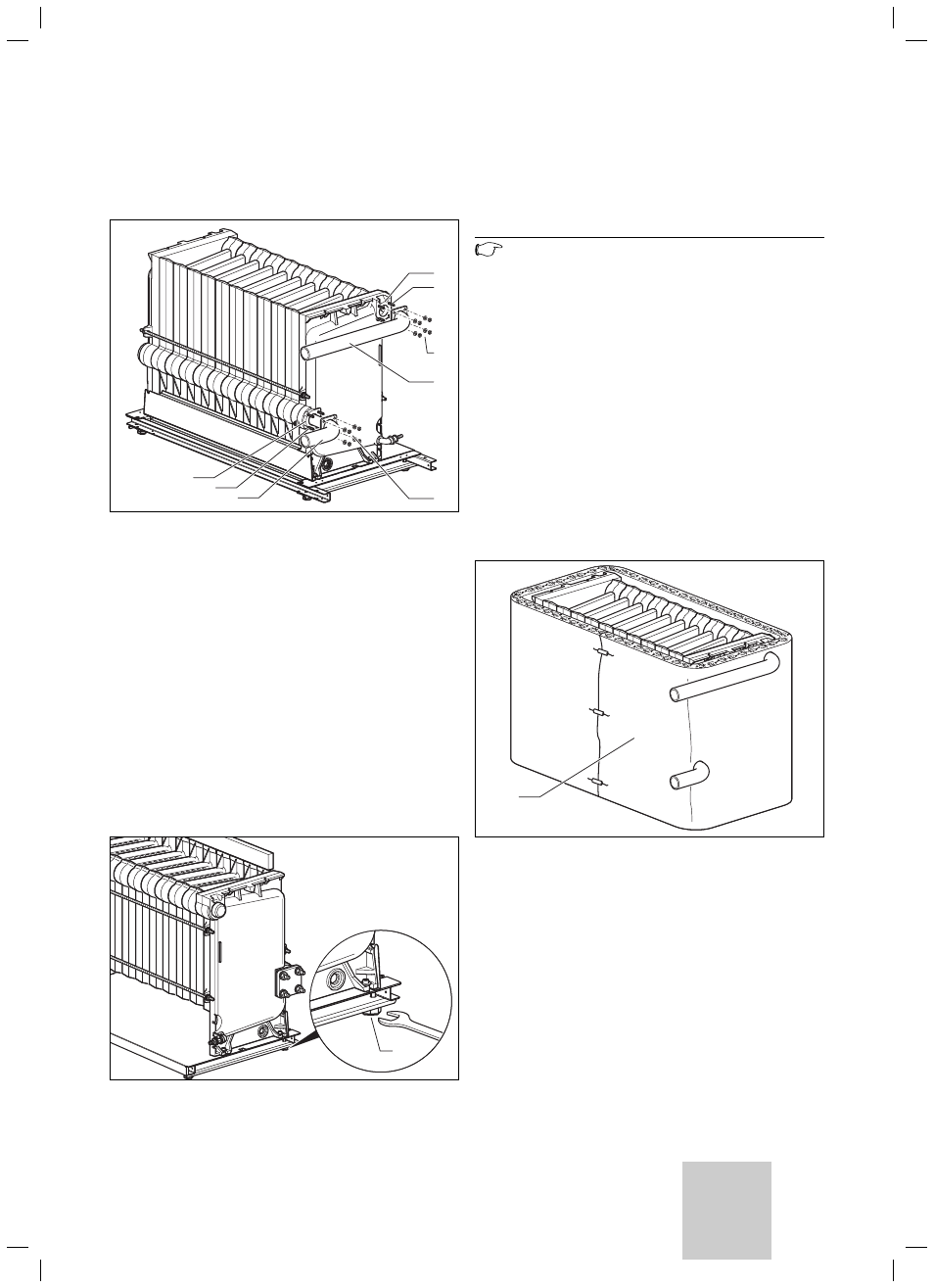

Рис. 4.22 Монтаж фланца подачи и возврата (касается только

разобранного котельного блока)

• Ввинтите входящие в объем поставки пальцы с резьбой (4) в

предназначенные для них резьбовые отверстия (ввинчивать
короткий конец с резьбой).

• Установите распределительную трубу возврата (2) на втулку

возврата (5), надев уплотнение на палец с резьбой (4), а
распределительную трубу возврата (2) вставив во втулку
возврата.
Труба должна располагаться горизонтально.

• Свинтите трубу возврата плотно четырьмя подкладными

шайбами, а также шестигранными гайками (1).

• Ввинтите входящие в объем поставки пальцы с резьбой (8) в

предназначенные для них резьбовые отверстия (ввинчивать
короткий конец с резьбой).

• Закрепите, как описано выше, колено подачи (6) с

уплотнением на втулке подачи (7) четырьмя подкладными
шайбами и шестигранными гайками.

1

Рис. 4.23 Выверка котельного блока

Котельный блок должен располагаться горизонтально. Не должно
быть подъема в сторону заглушки в верхней втулке, т. к. иначе
в котельном блоке образуются воздушные пузыри.

Указание!

Не должно иметься подъема в сторону заглушки в
верхней втулке, т. к. иначе в котельном блоке
образуются воздушные пузыри.

• Выполните выверку котельного блока на плите основания

в месте установки, используя регулируемые ножки котла (1,
раствор ключа 30).

• Полностью подключите котел со стороны воды и проверьте его

герметичность с испытательным давлением не более 6 бар.
Используйте протарированный манометр, т. к. давление
в водопроводе может быть значительно выше.

Отсоединить возможно негерметичные соединения
ниппелей. Для этого с помощью долота осторожно и, по
возможности, равномерно, разведите верхнюю и нижнюю
втулку звеньев.
Запрессовывайте только новые ниппеля!

4.4.6 Монтаж изоляции и коллектора продуктов сгорания

1

Рис. 4.24 Изоляция котельного блока

• Оденьте изоляцию (1) котельного блока.

Для этого вставьте подающую и обратную линии
в соответствующие отверстия в изоляции и уложите ее
полностью вокруг котла.

• Закрепите концы изоляции тремя входящими в объем поставки

пружинными зажимами.

Монтаж 4
