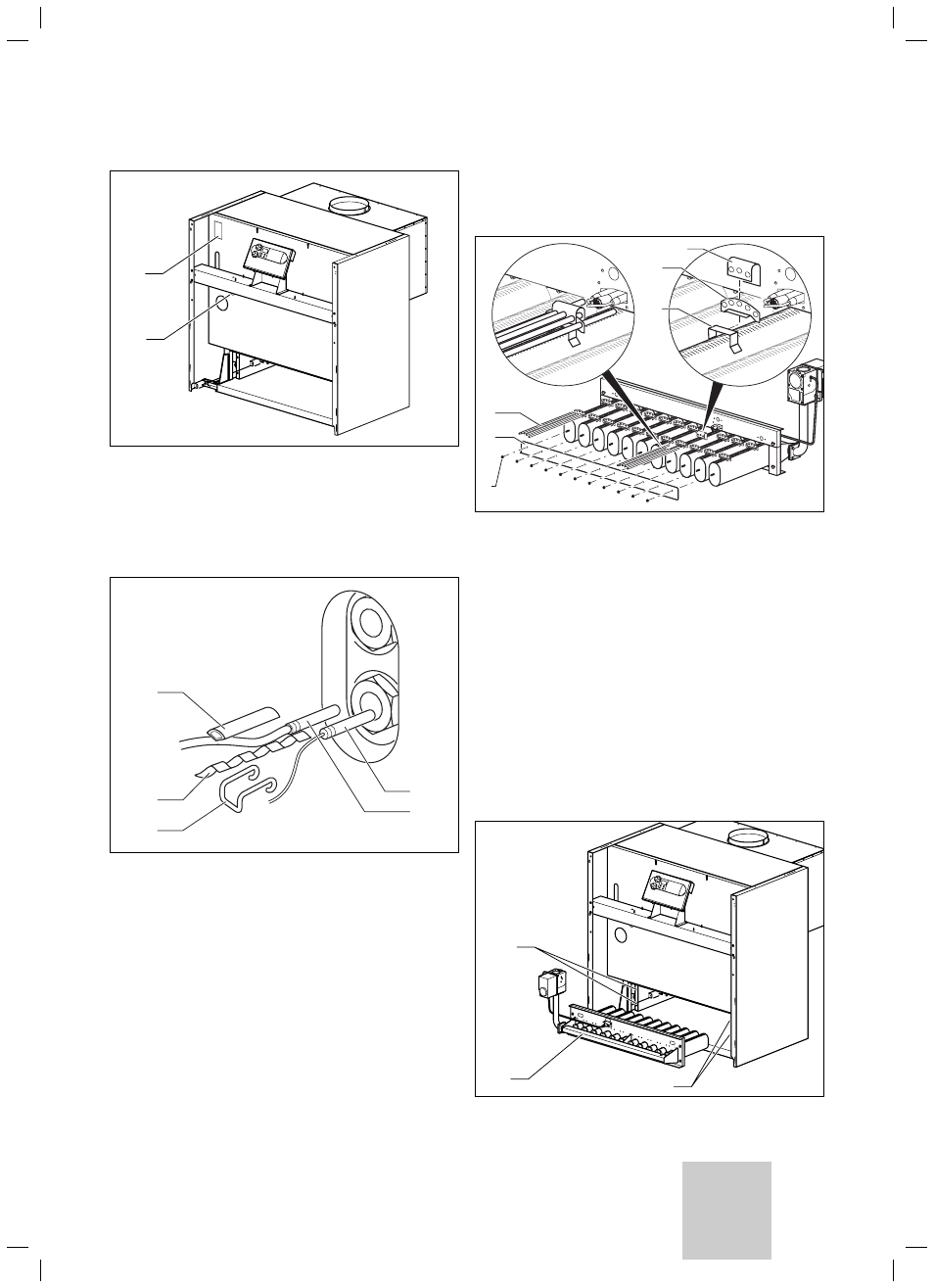

Fig. 4.37 Introducerea senzorului de temperatură în manşonul
imersat
• Introduceţi senzorul de temperatură în manşonul
imersat din partea de jos (1), în stânga cazanului.
• Lipiţi plăcuţa cu datele constructive (2) din setul de
livrare în stânga sus pe peretele despărţitor.
1
2
3
4
5
Fig. 4.38 Introducerea senzorilor de temperatură în manşoanele
imersate
• Suplimentar, trebuie să introduceţi senzorul imersat
pentru limitatorul de siguranţă al temperaturii (1, cu
tub capilar) şi senzorul de temperatură (2, fişa roşie se
leagă la pupitrul electronic), precum şi manşonul gol
(3) în manşonul imersat din partea inferioară.
• Aşezaţi un arc de fixare (4) între senzorii imersaţi şi
introduceţi-l împreună cu senzorii până la limită în
manşonul imersat.
• Fixaţi întregul ansamblu cu siguranţa elastică (5).
4.7 Montajul
arzătorului
4.7.1 Montarea/demontarea
tijelor
ceramice
2
3
1
6
5
4
Fig. 4.39 Aşezarea tijelor ceramice
• Desfaceţi şuruburile (1) din şina de susţinere (2) şi
scoateţi şina.
• Montaţi suportul de ghidaj (5) pe suportul de susţinere
(4).
• La vârful arzătorului situat sub duza arzătorului de
aprindere, aşezaţi suplimentar pe suportul de ghidaj
montat (5) şi brida (6).
• Aşezaţi tijele ceramice (3). Montaţi cele trei tije
ceramice mai scurte în zona duzei electrozilor de
aprindere.
• Montaţi din nou şina de susţinere (2).
• Dacă este necesară demontarea, de exemplu pentru
trecerea pe un alt tip de gaz, procedaţi conform
descrierii.
4.7.2 Introducerea arzătorului
11
2
2
Fig. 4.40 Aşezarea arzătorului
Montajul 4
