Руководство по монтажу и техническому обслуживанию atmoCRAFT
GUS
4.2 Размеры
1
2
3
64
69
0
66
5
56
5
32
0
Ød
b
c
1100
114
5
a
4
4
min. 100
100
690
4

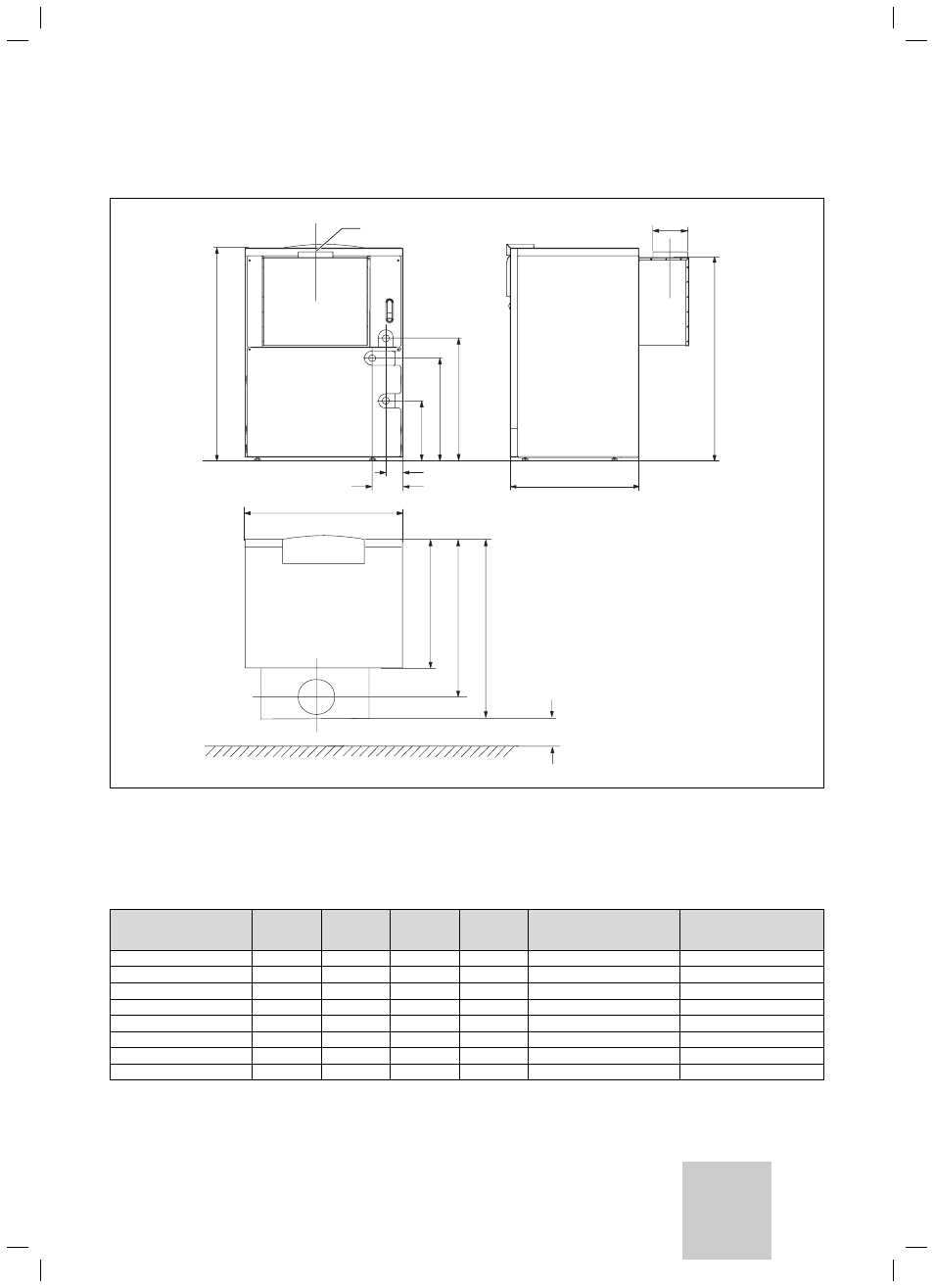

Рис. 4.1 Размеры VK INT в мм
Пояснения к рисунку:
1 Подающая
линия
2 Подключение
газопровода
3 Обратная
линия
4 Подключение
дымохода
Тип котла
a
b
c
∅
d
Подача теплоносителя/
Возврат теплоносителя
Газовый штуцер
65 кВт
850
860
960
180
R 1 1/2
R 1
75 кВт
930
850
960
200
R 1 1/2
R 1
85 кВт
1010
850
960
200
R 1 1/2
R 1
100 кВт
1170
838
960
225
R 1 1/2
R 1
115 кВт
1250
838
960
225
R 1 1/2
R 1
125 кВт
1410
825
960
250
R 1 1/2
R 1 1/4
145 кВт
1570
825
960
250
R 1 1/2
R 1 1/4
160 кВт
1730
852
1012
300
R 1 1/2
R 1 1/4
Табл. 4.1 Размеры (в мм)
